15

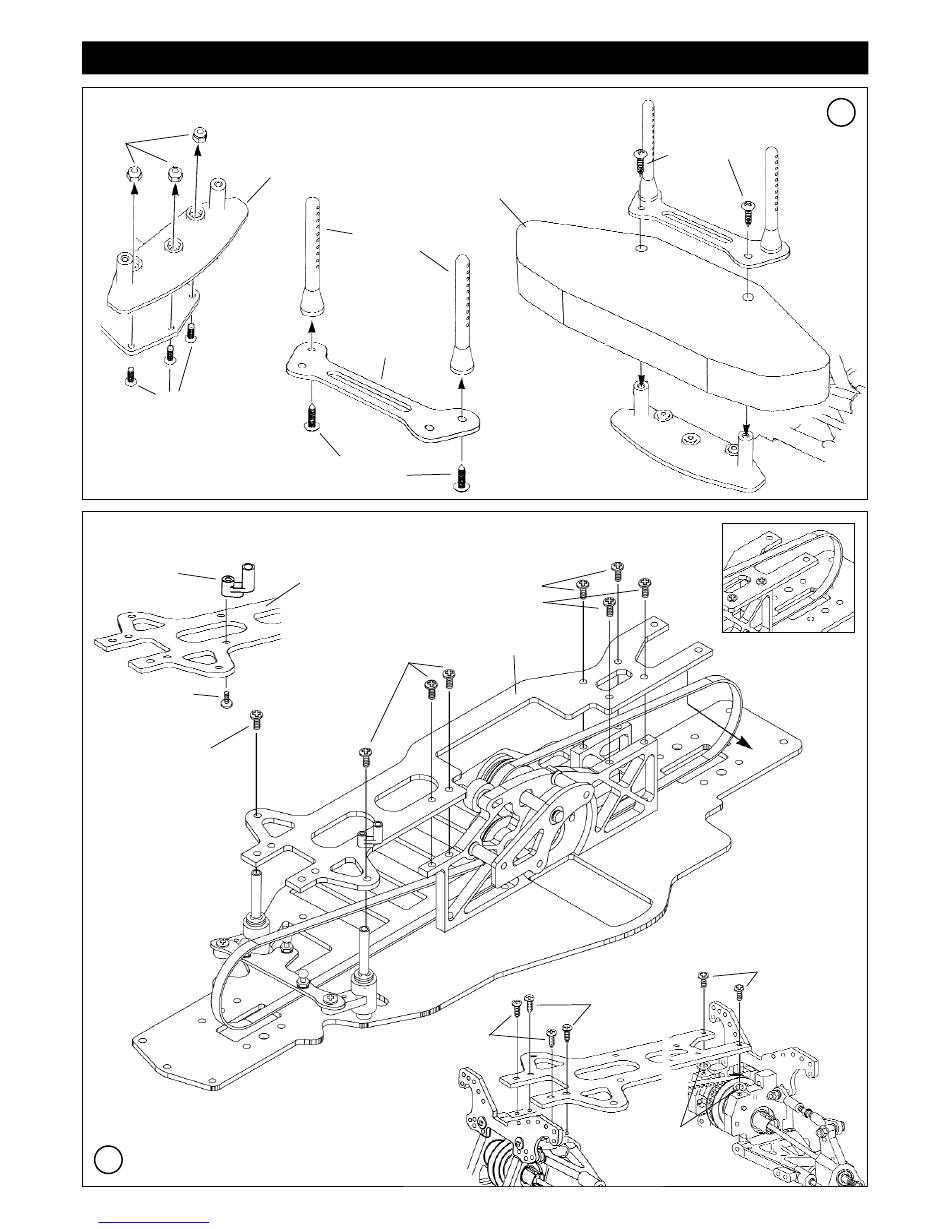

29) ASSEMBLY OF THE FRONT BUMPER
MONTAGE DES VORDEREN RAMMERS
M3 Nut
Mutter
M3x10mm
Flat Head
Senkkopfschraube
30) ASSEMBLY OF THE UPPER DECK
MONTAGE DER OBEREN CHASSISPLATTE
Antenna Post
Antennen Halterung
M3x6mm Screw
Rundkopfschraube
M3x6mm Screw
Rundkopfschraube
F
Downloaded from
www.Manualslib.com
Front Bumper
Vorderer Rammer
Body Post
(Front, short)
Karosseriesteher
(Vorne, Kurz)
Body Post Holdplate
Karosseriesteherplatte
3x10mm
Tapping Screw
Rundkopfschraube
Upper Deck
Obere Chassisplatte
M3x6mm Screw
Rundkopfschraube
manuals search engine
Robitronic Expert Touring Car V2
Bumper
* The upper deck must be between the rear side of the belt.
* Achten Sie darauf, das das Oberdeck hinten
zwischen den Riemen geschoben werden muß.
M3x6mm Screw
Rundkopfschraube
Upper Deck
Obere Chassisplatte
M3x6mm Screw
Rundkopfschraube
M3x10mm
Tapping Screw
Rundkopfschraube
2mm Plastic washer (Bag G)
Kunststoffbeilagscheibe
F
3x10mm
Tapping Screw
Rundkopfschraube
M3x10mm
Tapping Screw
Rundkopfschraube
