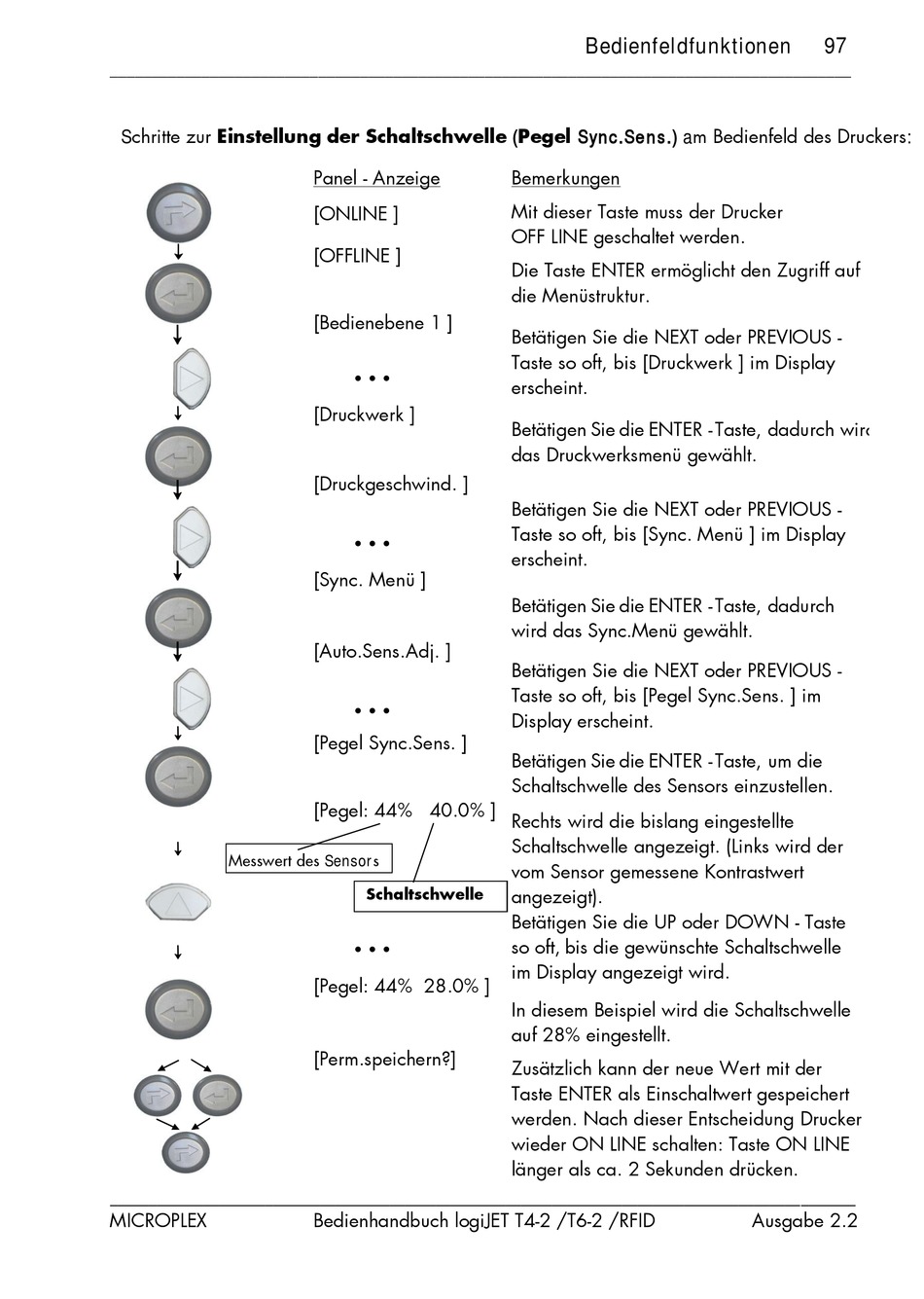

Schritte zur Einstellung der Schaltschwelle (Pegel Sync.Sens.) am Bedienfeld des Druckers:
Messwert des Sensors
________________________________________________________________________________________________
MICROPLEX
Panel - Anzeige
[ONLINE ]
[OFFLINE ]
[Bedienebene 1 ]
  
[Druckwerk ]
[Druckgeschwind. ]
  
[Sync. Menü ]
[Auto.Sens.Adj. ]
  
[Pegel Sync.Sens. ]
[Pegel: 44% 40.0% ]
Schaltschwelle
  
[Pegel: 44% 28.0% ]
[Perm.speichern?]
Bedienhandbuch logiJET T4-2 /T6-2 /RFID
Bedienfeldfunktionen
Bemerkungen
Mit dieser Taste muss der Drucker
OFF LINE geschaltet werden.
Die Taste ENTER ermöglicht den Zugriff auf
die Menüstruktur.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Druckwerk ] im Display
erscheint.
Betätigen Sie die ENTER - Taste, dadurch wird
das Druckwerksmenü gewählt.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Sync. Menü ] im Display
erscheint.
Betätigen Sie die ENTER - Taste, dadurch
wird das Sync.Menü gewählt.
Betätigen Sie die NEXT oder PREVIOUS -
Taste so oft, bis [Pegel Sync.Sens. ] im
Display erscheint.
Betätigen Sie die ENTER - Taste, um die
Schaltschwelle des Sensors einzustellen.
Rechts wird die bislang eingestellte
Schaltschwelle angezeigt. (Links wird der
vom Sensor gemessene Kontrastwert
angezeigt).
Betätigen Sie die UP oder DOWN - Taste
so oft, bis die gewünschte Schaltschwelle
im Display angezeigt wird.
In diesem Beispiel wird die Schaltschwelle
auf 28% eingestellt.
Zusätzlich kann der neue Wert mit der
Taste ENTER als Einschaltwert gespeichert
werden. Nach dieser Entscheidung Drucker
wieder ON LINE schalten: Taste ON LINE
länger als ca. 2 Sekunden drücken.
