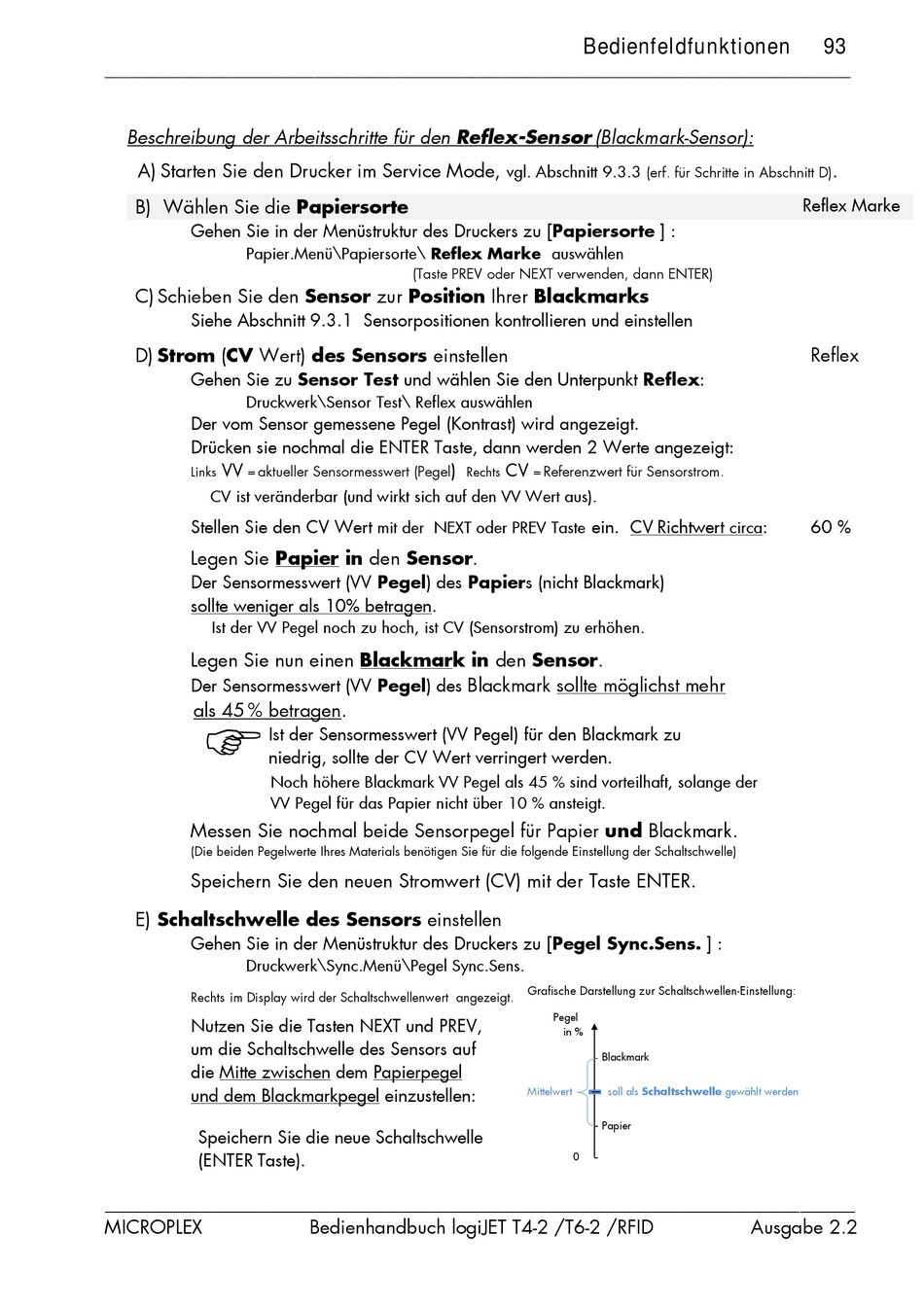

Microplex logiJET T4-2 Bedienhandbuch Seite 93

_________________________________________________________________________________________
Beschreibung der Arbeitsschritte für den Reflex-Sensor (Blackmark-Sensor):
A) Starten Sie den Drucker im Service Mode,
B) Wählen Sie die Papiersorte
Gehen Sie in der Menüstruktur des Druckers zu [Papiersorte ] :
Papier.Menü\Papiersorte\ Reflex Marke auswählen
C) Schieben Sie den Sensor zur Position Ihrer Blackmarks
Siehe Abschnitt 9.3.1 Sensorpositionen kontrollieren und einstellen
D) Strom (CV Wert) des Sensors einstellen
Gehen Sie zu Sensor Test und wählen Sie den Unterpunkt Reflex:
Druckwerk\Sensor Test\ Reflex auswählen
Der vom Sensor gemessene Pegel (Kontrast) wird angezeigt.
Drücken sie nochmal die ENTER Taste, dann werden 2 Werte angezeigt:
VV
= aktueller Sensormesswert (Pegel
Links
CV ist veränderbar (und wirkt sich auf den VV Wert aus).
Stellen Sie den CV Wert
Legen Sie Papier in den Sensor.
Der Sensormesswert (VV Pegel) des Papiers (nicht Blackmark)
sollte weniger als 10% betragen.
Ist der VV Pegel noch zu hoch, ist CV (Sensorstrom) zu erhöhen.
Legen Sie nun einen Blackmark in den Sensor.
Der Sensormesswert (VV Pegel) des
als 45 % betragen.

Ist der Sensormesswert (VV Pegel) für den Blackmark zu
niedrig, sollte der CV Wert verringert werden.
Noch höhere Blackmark VV Pegel als 45 % sind vorteilhaft, solange der
VV Pegel für das Papier nicht über 10 % ansteigt.
Messen Sie nochmal beide Sensorpegel für Papier und Blackmark.
(Die beiden Pegelwerte Ihres Materials benötigen Sie für die folgende Einstellung der Schaltschwelle)
Speichern Sie den neuen Stromwert (CV) mit der Taste ENTER.
E) Schaltschwelle des Sensors einstellen
Gehen Sie in der Menüstruktur des Druckers zu [Pegel Sync.Sens. ] :
Druckwerk\Sync.Menü\Pegel Sync.Sens.
Rechts im Display wird der Schaltschwellenwert angezeigt.
Nutzen Sie die Tasten NEXT und PREV,
um die Schaltschwelle des Sensors auf
die Mitte zwischen dem Papierpegel
und dem Blackmarkpegel einzustellen:
Speichern Sie die neue Schaltschwelle
(ENTER Taste).
________________________________________________________________________________________________
MICROPLEX
(Taste PREV oder NEXT verwenden, dann ENTER)
)
Rechts
mit der NEXT oder PREV Taste
Blackmark sollte möglichst mehr
Bedienhandbuch logiJET T4-2 /T6-2 /RFID
Bedienfeldfunktionen
vgl. Abschnitt 9.3.3
(erf. für Schritte in Abschnitt D)
CV
= Referenzwert für Sensorstrom.
ein. CV Richtwert
Grafische Darstellung zur Schaltschwellen-Einstellung:
Pegel
in %
Blackmark
Mittelwert soll als Schaltschwelle gewählt werden
Papier
0
93
.
Reflex Marke
Reflex
: 60 %
circa
Ausgabe 2.2
