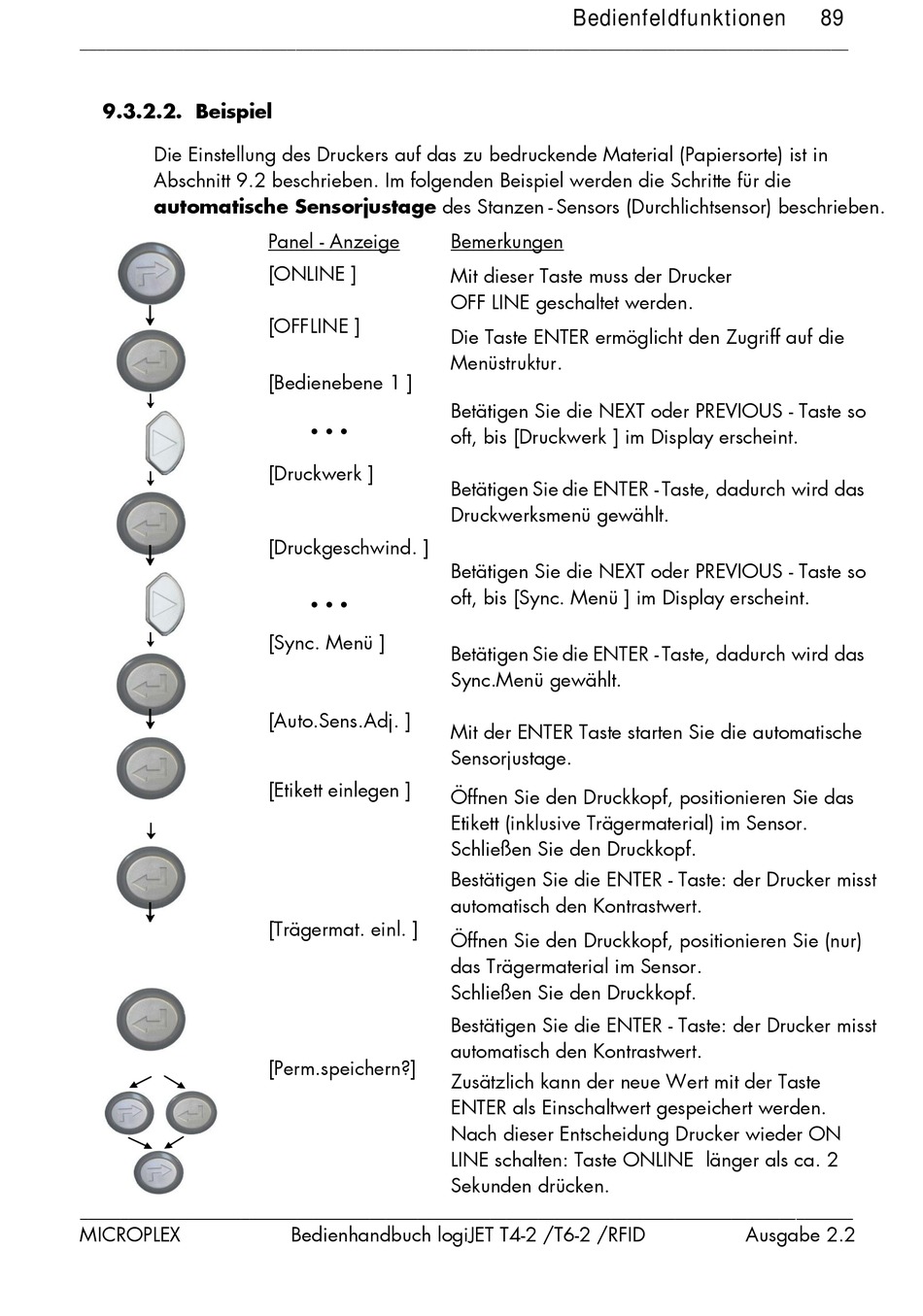

9.3.2.2. Beispiel
Die Einstellung des Druckers auf das zu bedruckende Material (Papiersorte) ist in
Abschnitt 9.2 beschrieben. Im folgenden Beispiel werden die Schritte für die
automatische Sensorjustage des Stanzen - Sensors (Durchlichtsensor) beschrieben.
________________________________________________________________________________________________
MICROPLEX
Panel - Anzeige
[ONLINE ]
[OFF LINE ]
[Bedienebene 1 ]
  
[Druckwerk ]
[Druckgeschwind. ]
  
[Sync. Menü ]
[Auto.Sens.Adj. ]
[Etikett einlegen ]
[Trägermat. einl. ]
[Perm.speichern?]
Bedienhandbuch logiJET T4-2 /T6-2 /RFID
Bedienfeldfunktionen
Bemerkungen
Mit dieser Taste muss der Drucker
OFF LINE geschaltet werden.
Die Taste ENTER ermöglicht den Zugriff auf die
Menüstruktur.
Betätigen Sie die NEXT oder PREVIOUS - Taste so
oft, bis [Druckwerk ] im Display erscheint.
Betätigen Sie die ENTER - Taste, dadurch wird das
Druckwerksmenü gewählt.
Betätigen Sie die NEXT oder PREVIOUS - Taste so
oft, bis [Sync. Menü ] im Display erscheint.
Betätigen Sie die ENTER - Taste, dadurch wird das
Sync.Menü gewählt.
Mit der ENTER Taste starten Sie die automatische
Sensorjustage.
Öffnen Sie den Druckkopf, positionieren Sie das
Etikett (inklusive Trägermaterial) im Sensor.
Schließen Sie den Druckkopf.
Bestätigen Sie die ENTER - Taste: der Drucker misst
automatisch den Kontrastwert.
Öffnen Sie den Druckkopf, positionieren Sie (nur)
das Trägermaterial im Sensor.
Schließen Sie den Druckkopf.
Bestätigen Sie die ENTER - Taste: der Drucker misst
automatisch den Kontrastwert.
Zusätzlich kann der neue Wert mit der Taste
ENTER als Einschaltwert gespeichert werden.
Nach dieser Entscheidung Drucker wieder ON
LINE schalten: Taste ONLINE länger als ca. 2
Sekunden drücken.
