Microplex logiJET T4-2 Bedienhandbuch Seite 39

_______________________________________________________________________________________________
Farbband
Druckkopf

________________________________________________________________________________________________
MICROPLEX
Handhabung des Verbrauchsmaterials

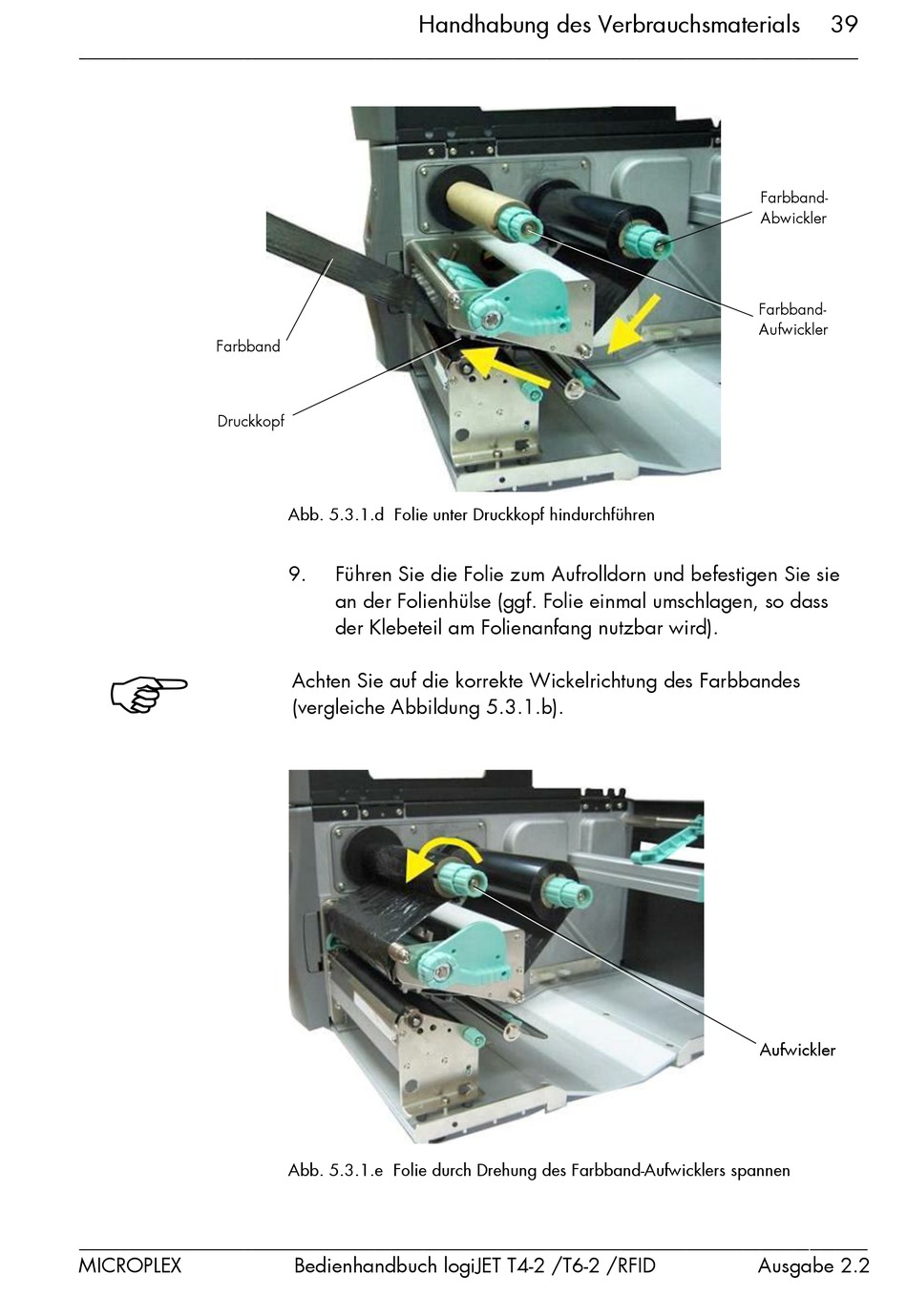

Abb. 5.3.1.d Folie unter Druckkopf hindurchführen
9. Führen Sie die Folie zum Aufrolldorn und befestigen Sie sie
an der Folienhülse (ggf. Folie einmal umschlagen, so dass
der Klebeteil am Folienanfang nutzbar wird).
Achten Sie auf die korrekte Wickelrichtung des Farbbandes
(vergleiche Abbildung 5.3.1.b).
Abb. 5.3.1.e Folie durch Drehung des Farbband-Aufwicklers spannen
Bedienhandbuch logiJET T4-2 /T6-2 /RFID
39
Farbband-
Abwickler
Farbband-
Aufwickler
Aufwickler
Ausgabe 2.2
