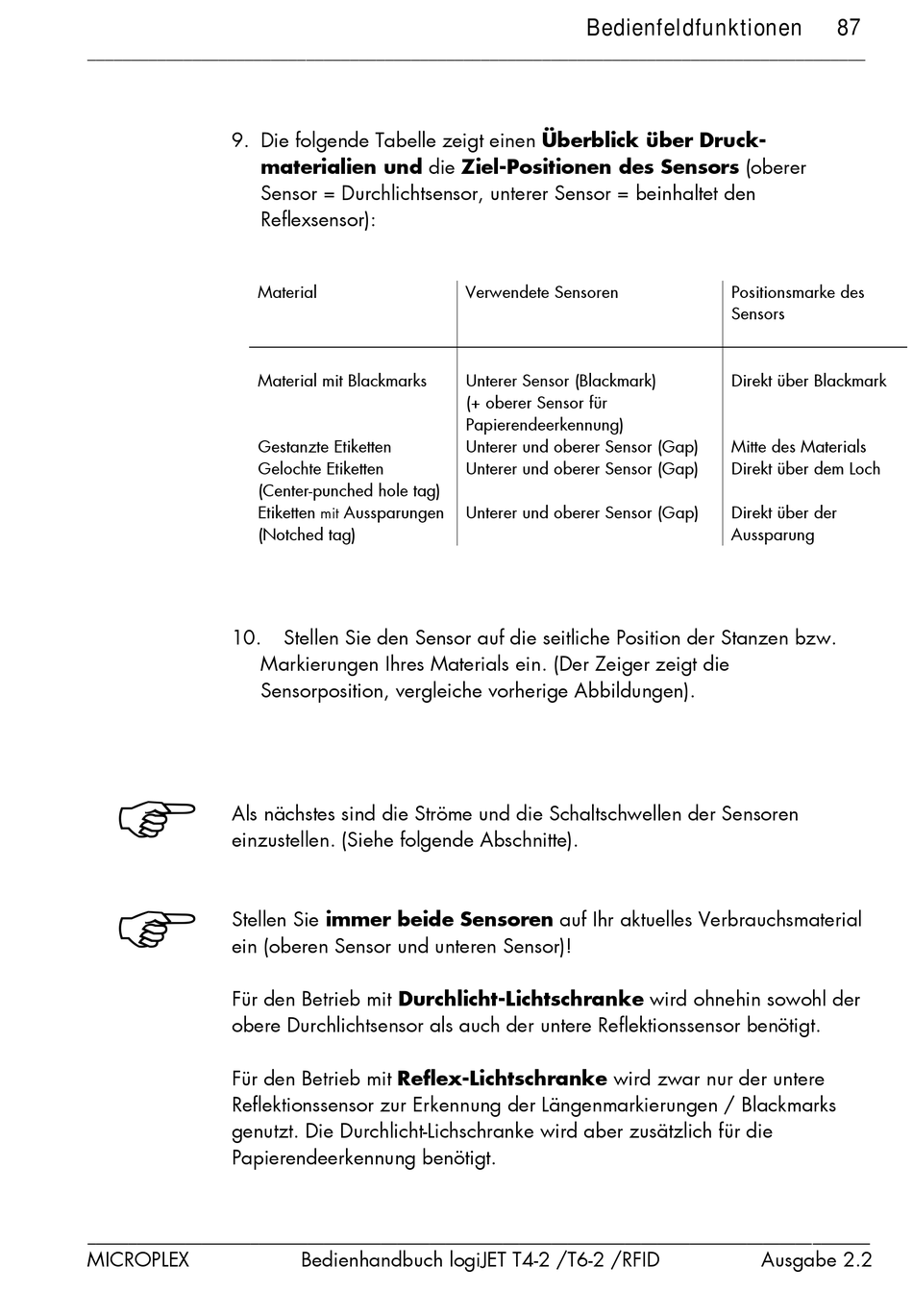

9. Die folgende Tabelle zeigt einen Überblick über Druck-
Material
Material mit Blackmarks
Gestanzte Etiketten
Gelochte Etiketten
(Center-punched hole tag)
Etiketten
(Notched tag)
10.

Als nächstes sind die Ströme und die Schaltschwellen der Sensoren
einzustellen. (Siehe folgende Abschnitte).

Stellen Sie immer beide Sensoren auf Ihr aktuelles Verbrauchsmaterial
ein (oberen Sensor und unteren Sensor)!
Für den Betrieb mit Durchlicht-Lichtschranke wird ohnehin sowohl der
obere Durchlichtsensor als auch der untere Reflektionssensor benötigt.
Für den Betrieb mit Reflex-Lichtschranke wird zwar nur der untere
Reflektionssensor zur Erkennung der Längenmarkierungen / Blackmarks
genutzt. Die Durchlicht-Lichschranke wird aber zusätzlich für die
Papierendeerkennung benötigt.
________________________________________________________________________________________________
MICROPLEX
materialien und die Ziel-Positionen des Sensors (oberer
Sensor = Durchlichtsensor, unterer Sensor = beinhaltet den
Reflexsensor):
Aussparungen
mit
Stellen Sie den Sensor auf die seitliche Position der Stanzen bzw.
Markierungen Ihres Materials ein. (Der Zeiger zeigt die
Sensorposition, vergleiche vorherige Abbildungen).
Bedienhandbuch logiJET T4-2 /T6-2 /RFID
Bedienfeldfunktionen
Verwendete Sensoren
Unterer Sensor (Blackmark)
(+ oberer Sensor für
Papierendeerkennung)
Unterer und oberer Sensor (Gap)
Unterer und oberer Sensor (Gap)
Unterer und oberer Sensor (Gap)
87
Positionsmarke des
Sensors
Direkt über Blackmark
Mitte des Materials
Direkt über dem Loch
Direkt über der
Aussparung
