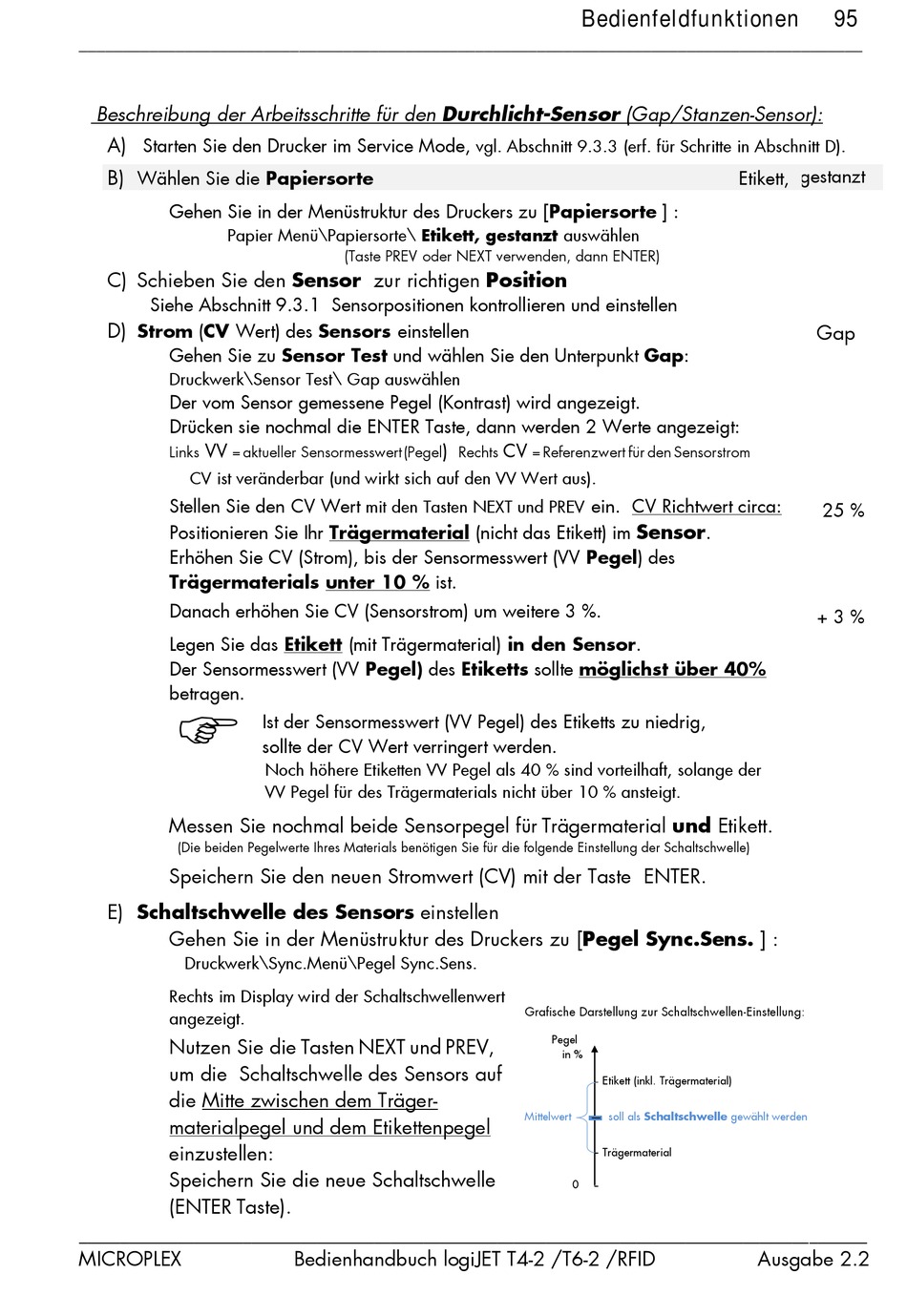

Microplex logiJET T4-2 Bedienhandbuch Seite 95

_________________________________________________________________________________________
Beschreibung der Arbeitsschritte für den Durchlicht-Sensor (Gap/Stanzen-Sensor):
A)
Starten Sie den Drucker im Service Mode,
B)
Wählen Sie die Papiersorte
Gehen Sie in der Menüstruktur des Druckers zu [Papiersorte ] :
Papier Menü\Papiersorte\ Etikett, gestanzt auswählen
C) Schieben Sie den Sensor zur richtigen Position
Siehe Abschnitt 9.3.1 Sensorpositionen kontrollieren und einstellen
D)
Strom (CV Wert) des Sensors einstellen
Gehen Sie zu Sensor Test und wählen Sie den Unterpunkt Gap:
Druckwerk\Sensor Test\ Gap auswählen
Der vom Sensor gemessene Pegel (Kontrast) wird angezeigt.
Drücken sie nochmal die ENTER Taste, dann werden 2 Werte angezeigt:
VV
Links = aktueller Sensormesswert (Pegel
CV ist veränderbar (und wirkt sich auf den VV Wert aus).
Stellen Sie den CV Wert
Positionieren Sie Ihr Trägermaterial (nicht das Etikett) im
Erhöhen Sie CV (Strom), bis der Sensormesswert (VV Pegel) des
Trägermaterials unter 10 % ist.
Danach erhöhen Sie CV (Sensorstrom) um weitere 3 %.
Legen Sie das Etikett (mit Trägermaterial) in den Sensor.
Der Sensormesswert (VV Pegel) des Etiketts sollte möglichst über 40%
betragen.

Messen Sie nochmal beide Sensorpegel für Trägermaterial und Etikett.
(Die beiden Pegelwerte Ihres Materials benötigen Sie für die folgende Einstellung der Schaltschwelle)
Speichern Sie den neuen Stromwert (CV) mit der Taste ENTER.
E) Schaltschwelle des Sensors einstellen
Gehen Sie in der Menüstruktur des Druckers zu [Pegel Sync.Sens. ] :
Druckwerk\Sync.Menü\Pegel Sync.Sens.
Rechts im Display wird der Schaltschwellenwert
angezeigt.
Nutzen Sie die Tasten NEXT und PREV,
um die Schaltschwelle des Sensors auf
die Mitte zwischen dem Träger-
materialpegel und dem Etikettenpegel
einzustellen:
Speichern Sie die neue Schaltschwelle
(ENTER Taste).
________________________________________________________________________________________________
MICROPLEX
(Taste PREV oder NEXT verwenden, dann ENTER)
mit den Tasten NEXT und PREV
Ist der Sensormesswert (VV Pegel) des Etiketts zu niedrig,
sollte der CV Wert verringert werden.
Noch höhere Etiketten VV Pegel als 40 % sind vorteilhaft, solange der
VV Pegel für des Trägermaterials nicht über 10 % ansteigt.
Bedienhandbuch logiJET T4-2 /T6-2 /RFID
Bedienfeldfunktionen
vgl. Abschnitt 9.3.3 (erf. für Schritte in Abschnitt D).
) CV
Rechts = Referenzwert für den Sensorstrom
ein. CV Richtwert circa:
Grafische Darstellung zur Schaltschwellen-Einstellung:
Pegel
in %
Etikett (inkl. Trägermaterial)
Mittelwert soll als Schaltschwelle gewählt werden
Trägermaterial
0
Etikett, gestanzt
Sensor.
Ausgabe 2.2
95
Gap
25 %
+ 3 %
