AXIS P1367-E Network Camera
Technische Daten

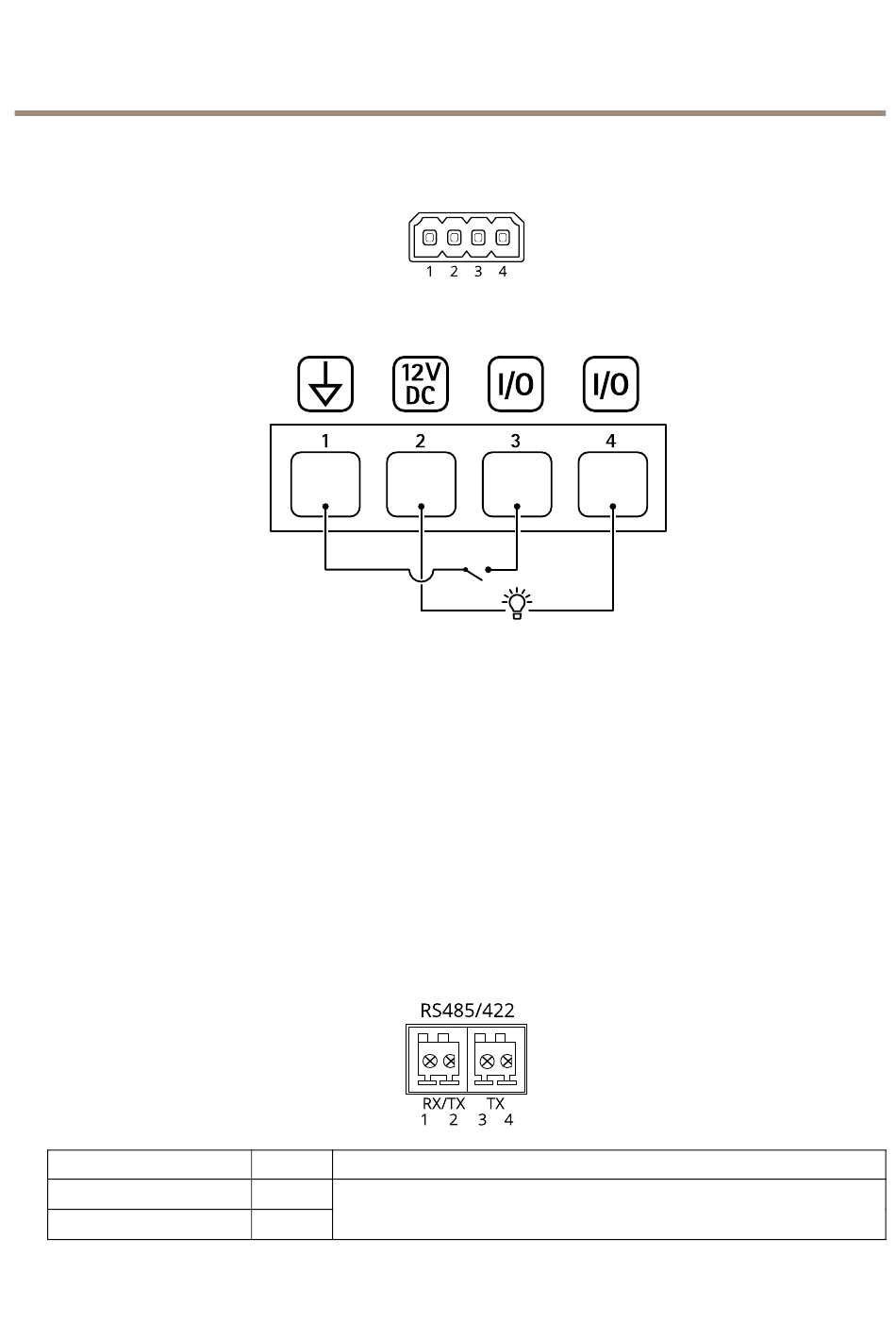

4-poliger Anschlussblock
Beispiel
1
Erdung Gleichstrom
2
Gleichstromausgang 12 V, max. 50mA
3
E/A als Eingang konfiguriert
4
E/A als Ausgang konfiguriert
RS485-/RS422-Anschluss
Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS485/RS422 zur Steuerung von Zusatzgeräten, beispielsweise
zum Schwenken und Neigen.
Der serielle Anschluss kann in den folgenden Anschlussmodi konfiguriert werden:
•
zweiadriger RS485-Halbduplex-Anschluss
•
vieradriger RS485-Vollduplex-Anschluss
•
zweiadriger RS422-Simplex-Anschluss
•
vieradriger RS422-Vollduplex-Anschluss (Punkt-zu-Punkt-Verbindung)
Funktion
RS485B alt RS485/422 RX(B)
RS485A alt RS485/422 RX(A)
Kontakt
Hinweise
1
RX-Paar für alle Modi (kombinierter RX/TX für RS485 mit 2 Leitern)
2
22
