5. Kortslutning eller overbelastning

Overbelastningssikring
En indbygget overbelastningssikring beskytter DC-DC-omformeren mod at blive beskadiget ved overbe-
lastning eller kortslutning. Alle lokomotiver standser, magnetartikler kan ikke længere anvendes, og alle
tændte lygter slukkes.
Følgende fremgangsmåde anbefales:
1. Fjern DC-DC-omformeren fra stikkontakten.
2. Lokaliser og fjern kortslutningen på anlægget.
3. Overbelastningssikringen vender tilbage til driftstilstand efter ca. 1 minut. Efter dette tidsrum kan DC-
DC-omformeren igen tages i brug.
Hvis DC-DC-omformeren slår fra igen, uden at der kan fi ndes nogen kortslutning, er DC-DC-omformeren
overbelastet. I dette tilfælde skal antallet af modtagere, der er tilsluttet til transformeren, mindskes.

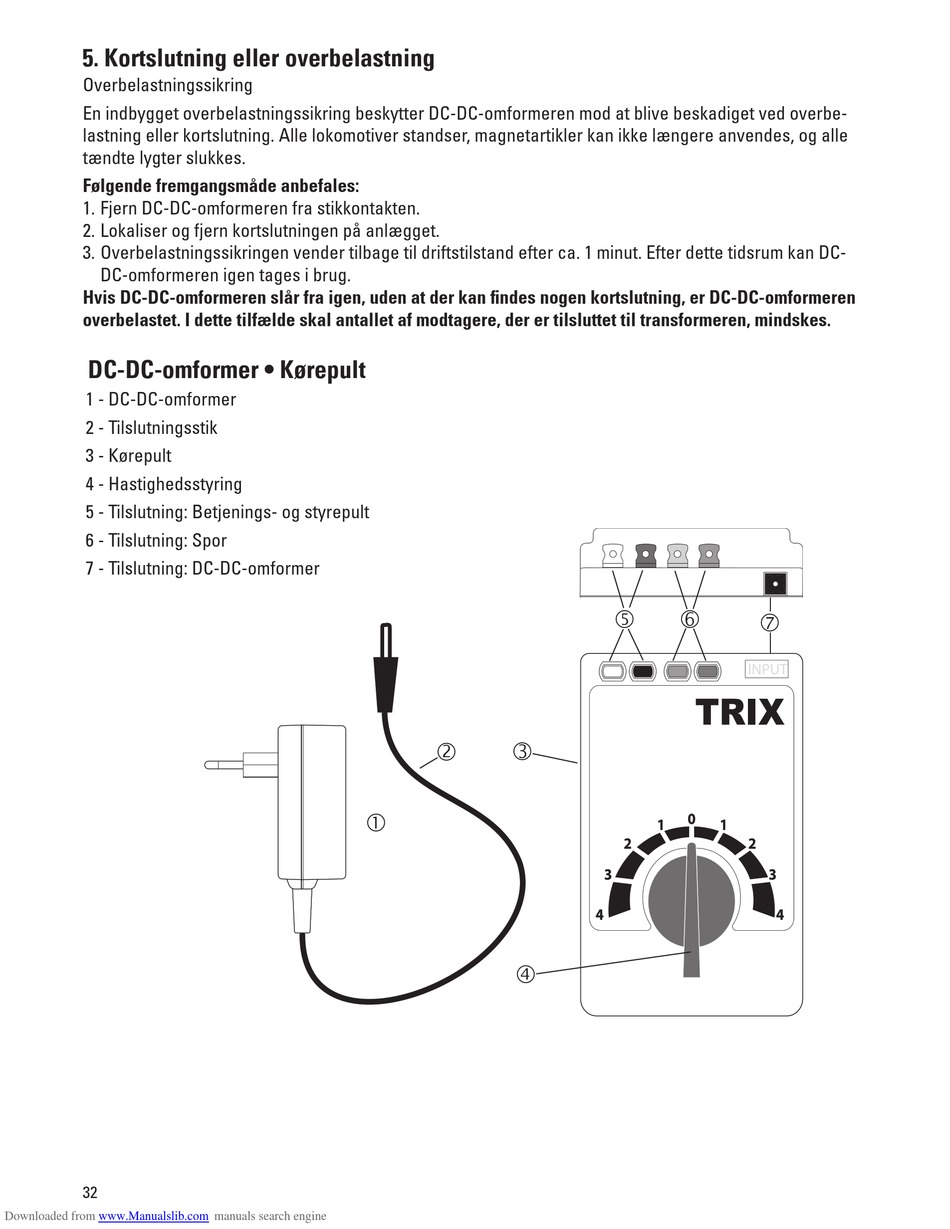

DC-DC-omformer • Kørepult
1 - DC-DC-omformer
2 - Tilslutningsstik
3 - Kørepult
4 - Hastighedsstyring
5 - Tilslutning: Betjenings- og styrepult
6 - Tilslutning: Spor
7 - Tilslutning: DC-DC-omformer
