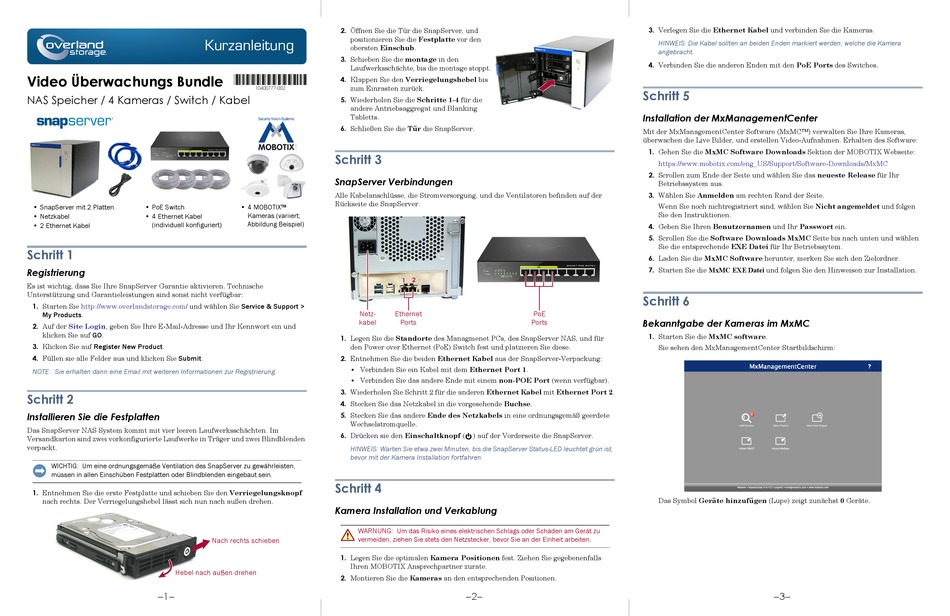

Overland Storage SnapServer Kurzanleitung

Kurzanleitung
Video Überwachungs Bundle
NAS Speicher / 4 Kameras / Switch / Kabel
• SnapServer mit 2 Platten. • PoE Switch
• Netzkabel • 4 Ethernet Kabel
(individuell konfiguriert)
• 2 Ethernet Kabel
Schritt 1
Registrierung
Es ist wichtig, dass Sie Ihre SnapServer Garantie aktivieren. Technische
Unterstützung und Garantieleistungen sind sonst nicht verfügbar:
1. Starten Sie http://www.overlandstorage.com/ und wählen Sie Service & Support >
My Products.
2. Auf der Site Login, geben Sie Ihre E-Mail-Adresse und Ihr Kennwort ein und
klicken Sie auf GO.
3. Klicken Sie auf Register New Product.
4. Füllen sie alle Felder aus und klicken Sie Submit.
NOTE: Sie erhalten dann eine Email mit weiteren Informationen zur Registrierung.
Schritt 2
Installieren Sie die Festplatten
Das SnapServer NAS System kommt mit vier leeren Laufwerksschächten. Im
Versandkarton sind zwei vorkonfigurierte Laufwerke in Träger und zwei Blindblenden
verpackt.
WICHTIG: Um eine ordnungsgemäße Ventilation des SnapServer zu gewährleisten,
müssen in allen Einschüben Festplatten oder Blindblenden eingebaut sein.
1. Entnehmen Sie die erste Festplatte und schieben Sie den Verriegelungsknopf
nach rechts. Der Verriegelungshebel lässt sich nun nach außen drehen.
Hebel nach außen drehen
– 1 –
2. Öffnen Sie die Tür die SnapServer, und
positionieren Sie die Festplatte vor den
obersten Einschub.
3. Schieben Sie die montage in den
Laufwerksschächte, bis die montage stoppt.
4. Klappen Sie den Verriegelungshebel bis
*10400777-002*
zum Einrasten zurück.
10400777-002
5. Wiederholen Sie die Schritte 1-4 für die
andere Antriebsaggregat und Blanking
Tabletts.
6. Schließen Sie die Tür die SnapServer.
Schritt 3
SnapServer Verbindungen
Alle Kabelanschlüsse, die Stromversorgung, und die Ventilatoren befinden auf der
Rückseite die SnapServer.
• 4 MOBOTIX™
Kameras (variiert;
Abbildung Beispiel)
Netz-
kabel
1. Legen Sie die Standorte des Managmenet PCs, des SnapServer NAS, und für
den Power over Ethernet (PoE) Switch fest und platzieren Sie diese.
2. Entnehmen Sie die beiden Ethernet Kabel aus der SnapServer-Verpackung:
• Verbinden Sie ein Kabel mit dem Ethernet Port 1.
• Verbinden Sie das andere Ende mit einem non-POE Port (wenn verfügbar).
3. Wiederholen Sie Schritt 2 für die anderen Ethernet Kabel mit Ethernet Port 2.
4. Stecken Sie das Netzkabel in die vorgesehende Buchse.
5. Stecken Sie das andere Ende des Netzkabels in eine ordnungsgemäß geerdete
Wechselstromquelle.
6. Drücken sie den Einschaltknopf (
HINWEIS: Warten Sie etwa zwei Minuten, bis die SnapServer Status-LED leuchtet grün ist,
bevor mit der Kamera Installation fortfahren.
Schritt 4
Kamera Installation und Verkablung
WARNUNG:
vermeiden, ziehen Sie stets den Netzstecker, bevor Sie an der Einheit arbeiten.
Nach rechts schieben
1. Legen Sie die optimalen Kamera Positionen fest. Ziehen Sie gegebenenfalls
Ihren MOBOTIX Ansprechpartner zurate.
2. Montieren Sie die Kameras an den entsprechenden Positionen.
1 2
Ethernet PoE
Ports Ports
) auf der Vorderseite die SnapServer.
Um das Risiko eines elektrischen Schlags oder Schäden am Gerät zu
– 2 –
3. Verlegen Sie die Ethernet Kabel und verbinden Sie die Kameras.
HINWEIS: Die Kabel sollten an beiden Enden markiert werden, welche die Kamera
angebracht.
4. Verbinden Sie die anderen Enden mit den PoE Ports des Switches.
Schritt 5
Installation der MxManagementCenter
Mit der MxManagementCenter Software (MxMC™) verwalten Sie Ihre Kameras,
überwachen die Live Bilder, und erstellen Video-Aufnahmen. Erhalten des Software:
1. Gehen Sie die MxMC Software Downloads Sektion der MOBOTIX Webseite:
https://www.mobotix.com/eng_US/Support/Software-Downloads/MxMC
2. Scrollen zum Ende der Seite und wählen Sie das neueste Release für Ihr
Betriebssystem aus.
3. Wählen Sie Anmelden am rechten Rand der Seite.
Wenn Sie noch nichtregistriert sind, wählen Sie Nicht angemeldet und folgen
Sie den Instruktionen.
4. Geben Sie Ihren Benutzernamen und Ihr Passwort ein.
5. Scrollen Sie die Software Downloads MxMC Seite bis nach unten und wählen
Sie die entsprechende EXE Datei für Ihr Betriebssytem.
6. Laden Sie die MxMC Software herunter, merken Sie sich den Zielordner.
7. Starten Sie die MxMC EXE Datei und folgen Sie den Hinweisen zur Installation.
Schritt 6
Bekanntgabe der Kameras im MxMC
1. Starten Sie die MxMC software.
Sie sehen den MxManagementCenter Startbildschirm:
Das Symbol Geräte hinzufügen (Lupe) zeigt zunächst 0 Geräte.
– 3 –
