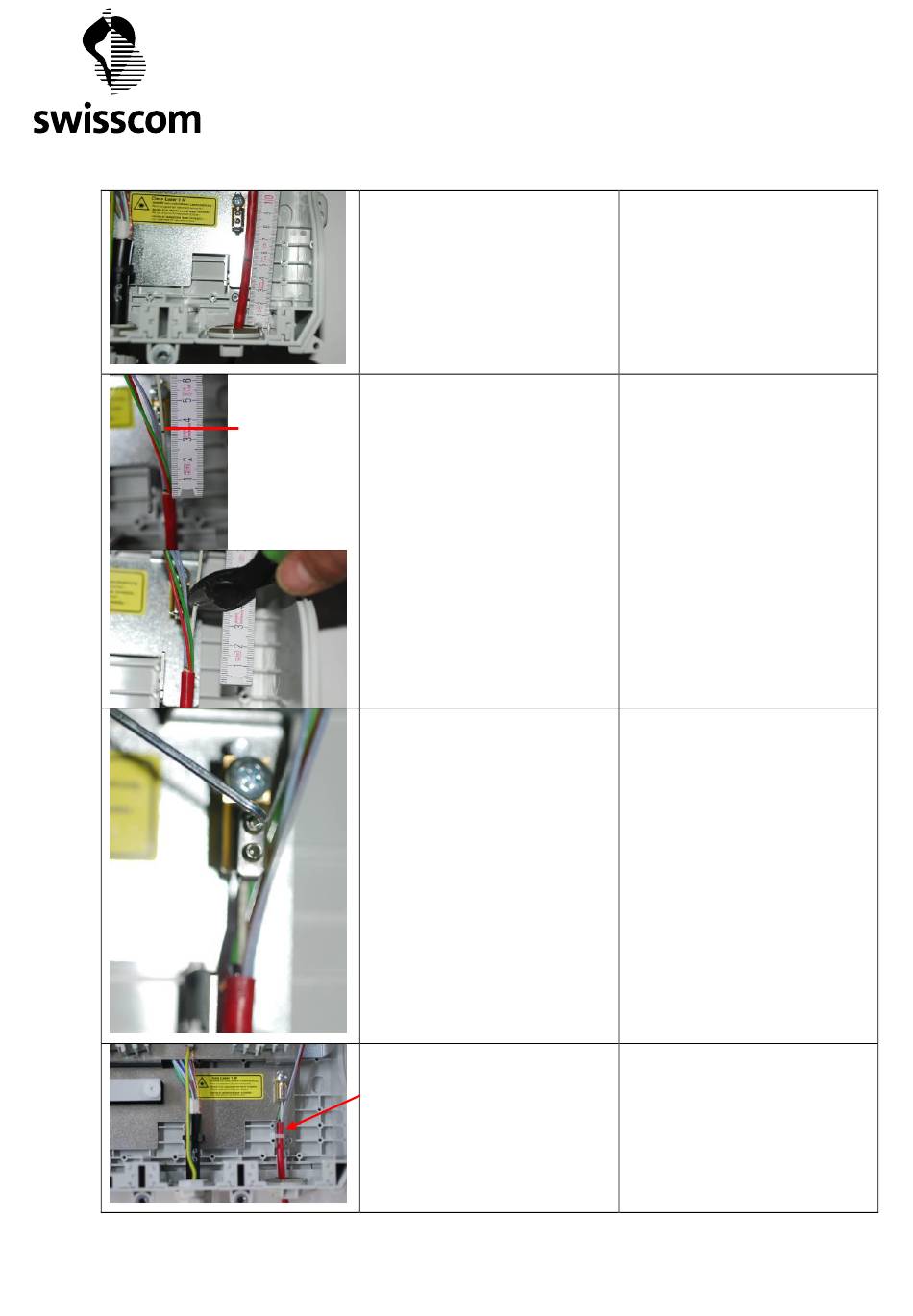

8. Entfernen Kabelmantel
Kabel bei 55mm ab Boden markieren und
Kabelmantel entfernen
9. Zentrales Stützelement
Ab der Kabelabsetzkante ist das Zentrale
Stützelement bei 35mm zu markieren und
mittels Zange abzuschneiden
10. Fixieren Stützelement
Zentrales Stützelement zwecks
Zugabfangung in die entsprechende
Befestigung führen und mittels den beiden
Schrauben „normal" befestigen
11. Befestigung LWL Kabel
Minikabel mit Kabelbinder an
Metallbefestigung fixieren
Montageanleitung HAK 10 H V3 AP
Instructions de montage HAK 10 H V3 AP
8. Retrait de la gaine du câble
Marquer le câble à 55mm à partir du fond du
boitier et retirer la gaine
9. Elément central du câble
Marquer l'élément central du câble à partir
de 35mm de la gaine du câble et couper
l'élément central à l'aide d'une pince.
10. Fixation de l'élément central
Amener l'élément central du câble jusque
dans la pièce de fixation prévue et le visser
au moyen des deux vis prévues à cet effet.
11. Fixation du câble à fibre optique
Fixer le mini-câble à la fixation métallique
avec les attache-câbles.
V.1.3_August 2018 / NC
9/16
