4
Spätere Bestückung mit optischen Komponenten / Équipement ultérieur avec les composants
optiques
Notwendige Komponenten
Artikel Nr. SCS/Kablan
141.314.5
155.694.3
155.691.9
Composants indispensables
No d'article SCS/Kablan
141.314.5
155.694.3
155.691.9

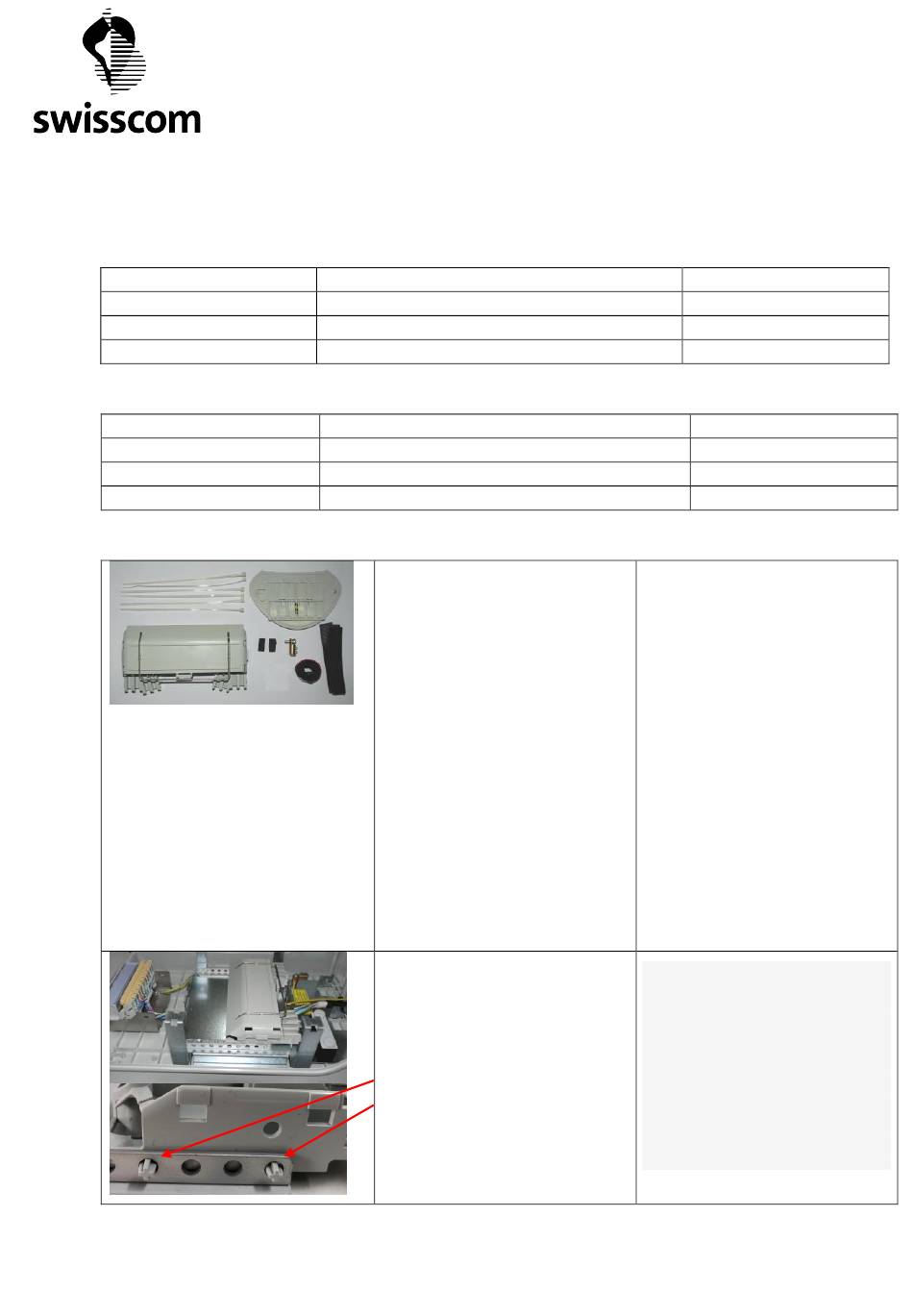

Montageanleitung HAK 10 H V3 AP
Instructions de montage HAK 10 H V3 AP
Bezeichnung
LWL -Set zu HAK 8 -20 H V3
Spleissmodul 8 SC (Single Circuit, 8x4Fs)
Spleissmodul 4 SC (Single Circuit, 4x4Fs)
Description
Set Fo pour HAK 8 -20 H V3
Module d'épissure 8 SC (Single Circuit, 8x4Fs)
Module d'épissure 4 SC (Single Circuit, 4x4Fs)
1. LWL-Set zu HAK 8-20 H V3
Metall Grundplatte ist bereits vorhanden
Inhalt LWL-Set zu HAK 8-20 H V3
Artikel Nr. SCS/Kablan 141.314.5
•
2 Montageanleitungen (D+F)
1x Anleitung HAK 10 H
1x Anleitung HAK 20 H
•
FAS-Block für Fasermanagement
•
Deckel zu Spleisskassette
•
Zugabfangung für Zentrales
Stützelement
•
Schaumstoffeinlage zu FAS-Block für
kleine Röhrchendurchmesser
•
Klettband Fixierung Spleisskassetten
•
Klettband Befestigung Kabel
•
Kabelbinder
Kassettenblock ist nicht Zubehör im Set und
muss separat bestellt werden
2. FAS-Block Montage
Der im Set vorhandene FAS-Block für das
Fasermanagement wird an der
entsprechenden Position montiert
Loch Nr. 4
Loch Nr. 1
Montage ist nicht identisch wie bei HAK20 H
V3 AP
Der Block muss hörbar einrasten
Bemerkungen
Inhalt gem. Abb. 1
Separat bestellen
Separat bestellen
Remarques
Selon le contenu figure 1
À commander séparément
À commander séparément
1. Set Fo pour HAK 8-20 H V3
La plaque de base métallique est déjà en
place
Contenu du set Fo pour HAK8-20H V3
No d'article SCS/Kablan 141.314.5
• 2 instructions de montage (D + F)
1x instruction HAK 10 H
1x instruction HAK 20 H
• bloc FAS pour la gestion des fibres
• couvercle pour cassette d'épissure
• pièce de fixation de l'élément central du
câble
• insertion de mousse pour le bloc FAS-pour
tubes de petit diamètre
• bande velcro pour fixation des cassettes
• bande velcro pour fixation des câbles
• attaches-câble
Le bloc de cassette n'est pas dans le set
d'accessoires. Il doit être commandé
séparément
2. Assemblage du bloc FAS
Le bloc FAS pour la gestion des fibres compris
dans le set doit être monté dans la position
prévue
Trou n ° 4
Trou n ° 1
L'assemblage n'est pas identique à celui du
HAK 20 H V3 AP
Le bloc doit être encliqueté
V.1.3_August 2018 / NC
6/16
