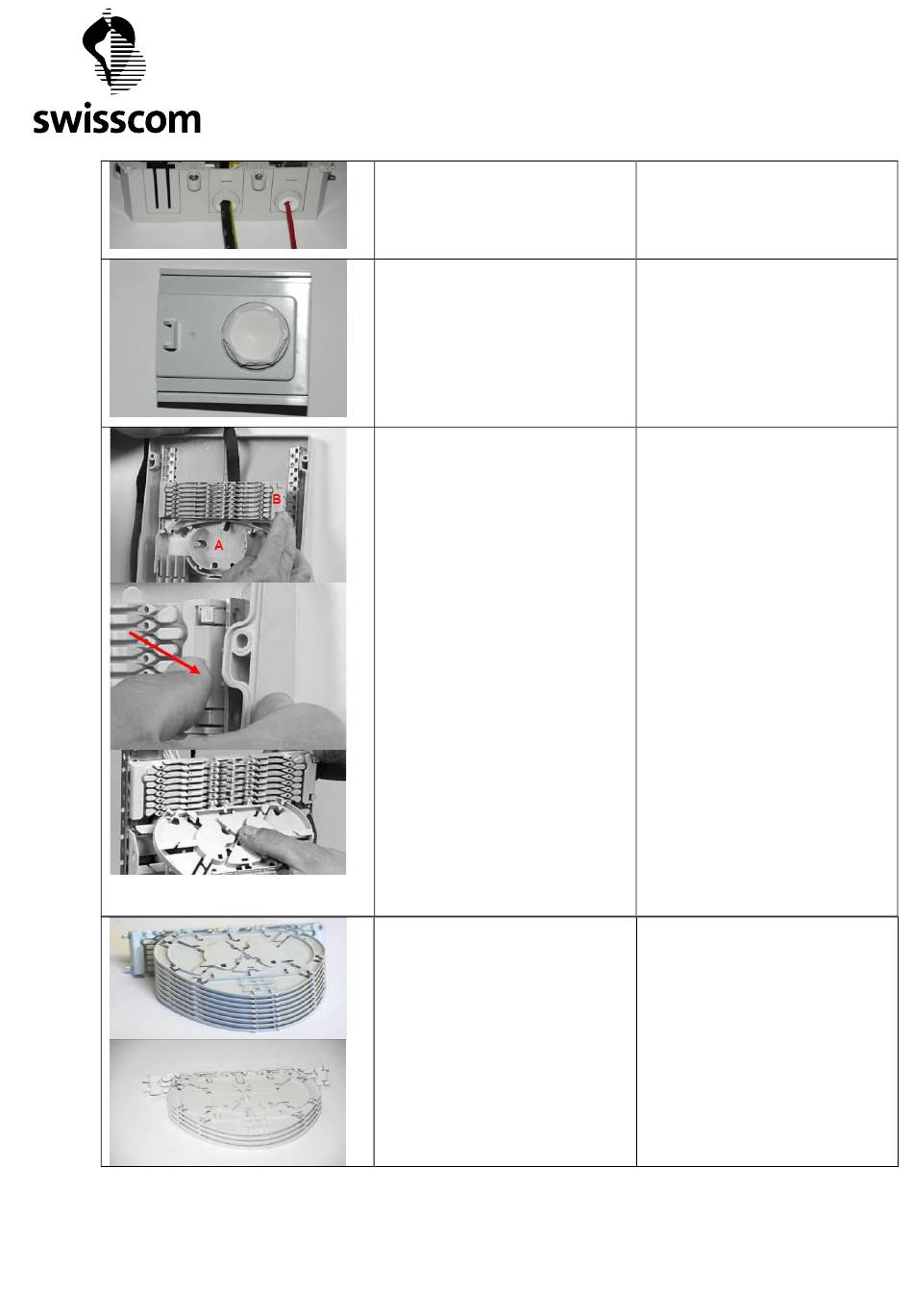

3. LWL Kabeleinführung
Das LWL Kabel wird durch die rechte
Membrantülle eingeführt
4. Detail Ansicht Membrantülle
Membrantülle ist Bestandteil des HAK
Loch in der Mitte mit spitzigem Gegenstand
durchstechen, damit das entsprechende LWL
Kabel eingeführt werden kann.
5. Vormontage der Faserführungsplatte:
1. Klettband öffnen und Abdeckung vom FAS-
Block (A) entfernen
2. Faserführungsplatte (B) mit den langen
Rastnasen nach links in das UMS-Profil
einhängen. Keinen Spalt zwischen FAS Block
und Faserführungsplatte lassen.
3. Mit dem Daumen auf die rechte Seite der
Faserführungsplatte
drücken und Faserführungsplatte gleichzeitig
nach rechts
schieben bis es klickt.
Nächste Platte ohne Spalt auf gleiche Weise
einbauen
4. Vormontage der Spleisskassetten:
Die Spleisskassetten (separates Zubehör)
sollen Zug um Zug aufgelegt und in die
Faserführungsplatten eingerastet werden.
Spleisskassette über der Faserführungsplatte
halten. Mit der
Nase an der Kassette die Zunge an der
Faserführungsplatte leicht nach unten
drücken und Kassette in das Scharnier
einrasten.
6. Spleisskassetten
Die benötigten Spleisskassetten sind gem.
Auftrag speziell zu bestellen und zu
montieren
Spleissmodul 8 mit 8xSC oder
Art. Nr. SCS/Kablan 155.694.3
oder
Spleissmodul 4 mit 4xSC
Art. Nr. SCS/Kablan . 155.691.9
Montageanleitung HAK 10 H V3 AP
Instructions de montage HAK 10 H V3 AP
3.
Introduction du câble à fibre optique
Le câble à fibre optique est introduit à la
membrane de droite.
4. Vue détaillée de la membrane
La membrane fait partie du HAK
Un trou peut être perforé au milieu avec un
objet pointu afin de permettre l'introduction
de câble à fibre optique.
5. Pré-montage de la plaque de guidage des
fibres :
1. Ouvrir la bande Velcro et retirer le
couvercle du bloc FAS (A).
2. Accrocher la plaque de guidage de fibres
(B) avec les longs crans vers la gauche dans le
profilé UMS. Ne pas laisser d'écart entre le
bloc FAS et la plaque de guidage des fibres.
3. Appuyer avec le pouce sur le côté droit de
la plaque de guidage des fibres et pousser
celle-ci en même temps vers la droite jusqu'à
ce qu'elle s'encliquette.
Monter la plaque suivante de la même
manière, sans laisser d'écart.
4. Pré-assemblage des cassettes d'épissure:
Les cassettes d'épissure (accessoire séparé)
devront être placées les unes après les autres
et être encliquetées dans les plaques de
guidage des fibres.
Tenir la cassette d'épissure au-dessus des
plaques de guidage.
Avec le nez de la cassette, appuyez
légèrement sur la languette de la plaque de
guidage des fibres vers le bas afin
d'encliqueter la cassette dans la charnière
6. Cassettes d'épissures
Les cassettes d'épissures nécessaires sont à
commander et à installer selon l'ordre de
travail
Module d'épissure avec 8xSC
No d'article.SCS/Kablan 155 694.3
ou
Module d'épissure avec 4xSC
No d'article.SCS/Kablan 155.691.9
V.1.3_August 2018 / NC
7/16
