Bestückung mit Kupfer / Équipement en cuivre
* Entgegen dem HAK 20 H V3 AP ist die Kupferkabel Einführung in der Mitte
* Contrairement au câble cuivre du HAK 20 H V3 AP, l'introduction se fait au milieu

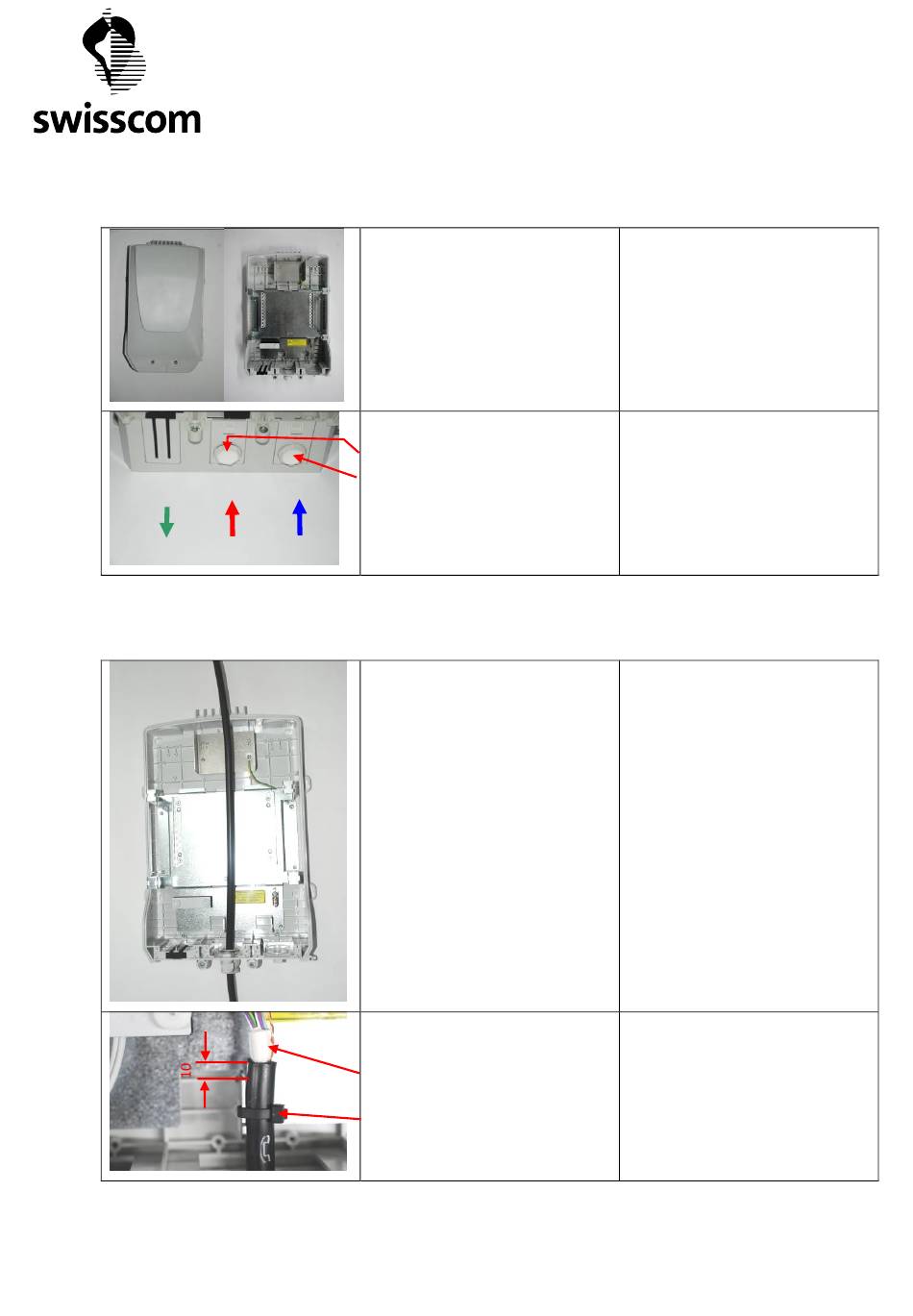

Montageanleitung HAK 10 H V3 AP
Instructions de montage HAK 10 H V3 AP
1. Ansicht HAK 10 H V3 leer
Metall-Grundplatte, FAS-Block,
Zugentlastungsblock, Klettband, Deckel zu
Spleisskassette usw. ist Bestandteil der
Lieferung
2. Ansicht Kabeleinführungen
Kupferkabel
Einführung Mitte
Glasfaser Kabel
Einführung rechts
Glasfaser Inhousekabel
Einführung links
3. Kupferkabel entsprechend Auftrag in HAK
einführen
(z. B. PE4 5x4)
Das Kupferkabel ist zwingend in der Mitte in
die bestehende Membrantülle einzuführen.
Benötigte Länge Total
4. Kabel 10mm oberhalb Metallhalter
markieren und Kabelmantel entfernen
Beim Kabelübergang ist als Schutz ein
Glasgewebeband Wickel zu erstellen
Kabel ist mittels Kabelbinder am
entsprechenden Halter zu befestigen
1 Vue du HAK 10 H V3 vide
Font partie de la livraison :
Plaque de base en métal, bloc FAS, bloc avec
colliers de fixation, bande velcro, couvercle
de cassette d'épissure, etc
2. Vue entrées de câbles
Câble cuivre
Câble à fibre optique
Câble à fibre optique Inhouse
Introduction à gauche
3. Introduire le câble cuivre dans le HAK
selon l'ordre
(par.ex. PE4 5x4)
Le câble cuivre est obligatoirement introduit
au milieu dans la membrane existante.
0.7 m
Longueur totale requise
4. Marquez le câble à 10 mm au-dessus du
support en métal et retirer la gaine du câble
A la transition du câble, munir le câble d'un
ruban de protection en tissu de verre.
Le câble doit être fixé avec un attache-câble
sur le support correspondant
V.1.3_August 2018 / NC
Introduction au milieu
Introduction à droite
0,7 m
3/16
