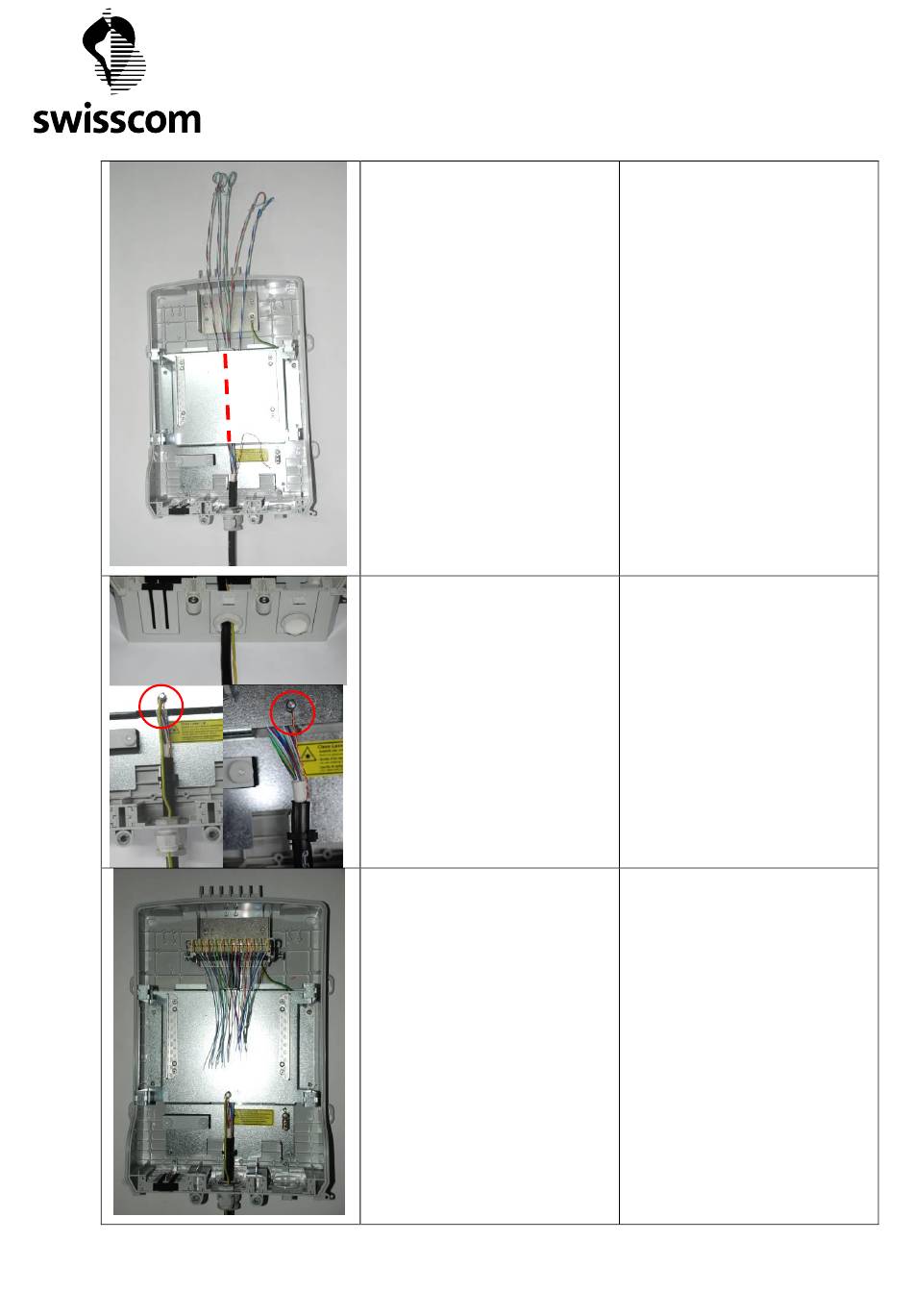

5. Freigelegte Kupferadern werden unter der
Metallgrundplatte durchgeführt
Benötigte Kupferaderlänge ca. 600 mm
6. Erdung
Die beiden im Kabel vorhandenen
Kupferdrahtbeiläufe sowie die Hauserde
2
2.5mm
in den im HAK vorhandenen
Erdungsbolzen führen und festgeschraubt
Die Erde wird durch die gleiche
Membrantülle geführt wie das Kupferkabel
7. Beschaltung Trennleiste
Die Trennleiste wird auf die im HAK bereits
vormontierte Metallhalterung aufgesteckt
Die Kupferadern werden mittels dem
entsprechenden Beschaltungswerkzeug für
VS 92 Elemente auf die Trennnleiste 10x2 VS
92 anhand dem entsprechenden Farbcode
aufgeschaltet
Trennleiste
Artikel Nr. SCS/Kablan 140.342.7
Montageanleitung HAK 10 H V3 AP
Instructions de montage HAK 10 H V3 AP
5 Les paires de fils cuivre seront transités
sous la plaque de base métallique
Longueur approximative des fils cuivre
requise 600 mm
6. Mise à la terre
Les deux fils de terre du câble ainsi que la
liaison équipotentielle 2.5mm2 sont à fixer
(visser) ensemble au point de mise en terre
dans le HAK.
La liaison équipotentielle (fil de terre) est à
introduire à travers de la même membrane
que le câble cuivre.
7. Connexion sur la réglette de raccordement
La réglette de raccordement est à fixer sur le
support métallique du HAK
C'est à l'aide d'un outil approprié pour les
éléments VS 92 que les fils de cuivre seront
connectés sur la réglette de raccordement
10x2 VS en respectant le code des couleurs.
Réglette de raccordement
Article
No SCS/Kablan
140.342.7
V.1.3_August 2018 / NC
4/16
