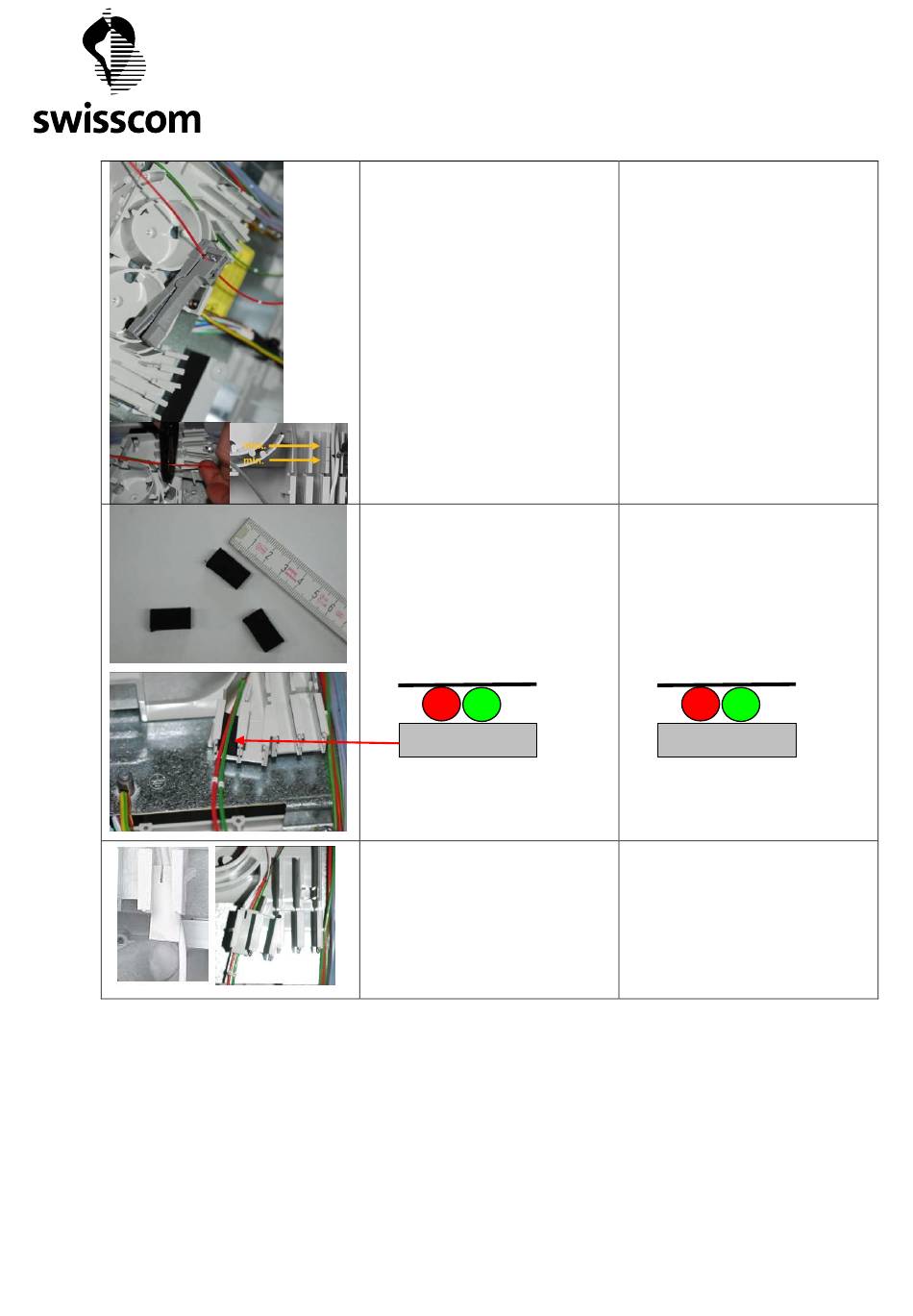

14. Absetzen Bündeladern (Röhrchen)
Bündelader zwischen min. und max.
kennzeichnen und mittels spezieller Zange
oder Röhrchenschneider einschneiden und
Bündeladern entfernen.
Fasern sind sauber zu reinigen (entfetten).
15. Fixierung Röhrchen im FAS-Block
Infolge der kleinen Röhrchendurchmesser
kann es sein, dass die Röhrchen der farbigen
Minikabel nicht genügend klemmen und
daher ist die Montage mittels der im Set
vorhandenen Schaumstoffeinlage zu
erstellen
Halter
Schaumstoffstoffeinlage
16. Bündeladern der aktiven Fasern
Bündeladern werden im Bündeladerhalter in
der schrägen Einführung eingeführt gemäss
Abbildung
Halter über
Bündelader einschieben bis er einrastet.
Montageanleitung HAK 10 H V3 AP
Instructions de montage HAK 10 H V3 AP
14. Dénuder les faisceaux (tubes)
Marquer les tubes entre min. et max. et les
couper à l'aide d'une pince spéciale ou d'un
coupe-tube puis enlever les tubes.
Les fibres sont à nettoyer proprement
(dégraisser).
15. Fixation des tubes dans le bloc FAS
En raison de la petite taille du diamètre des
tubes, il se peut qu'il n'y ait pas
suffisamment de pression sur les tubes des
mini-câbles. Le montage peut alors se
réaliser en utilisant la mousse de protection
se trouvant dans le set.
Röhrchen
Dépôt de la mousse
16. Faisceaux de fibres actives
Les faisceaux sont introduits dans les
supports de tubes dans l'entrée oblique
selon l'illustration.
Insérer la plaquette sur les tubes jusqu'à ce
qu'elle s'encliquette.
V.1.3_August 2018 / NC
Plaquette
tubes
11/16
