Bild mit 8 Kassetten
Image avec 8 cassettes
Montageanleitung HAK 10 H V3 AP
Instructions de montage HAK 10 H V3 AP

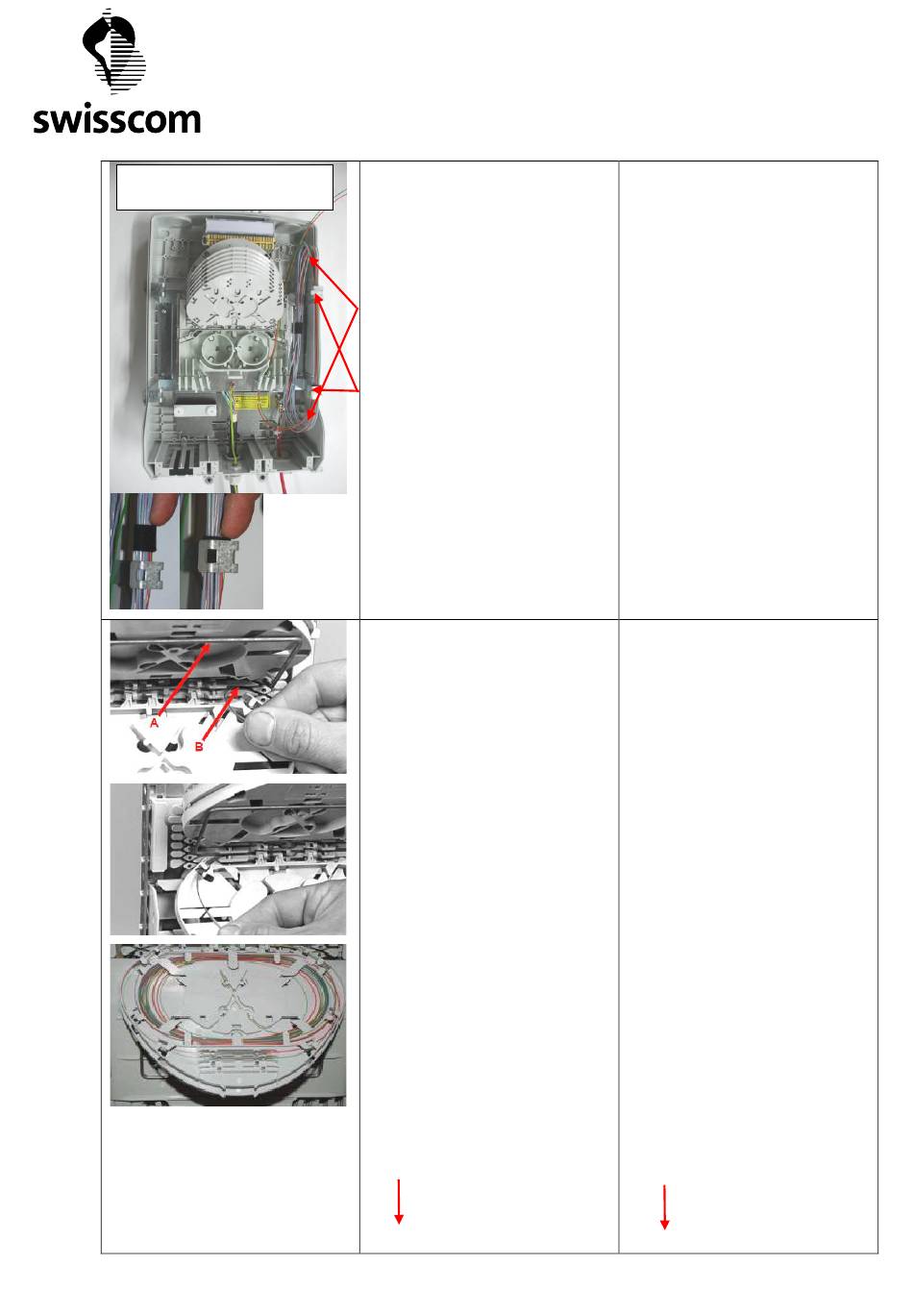

17. Aktive Fasern in die entsprechenden
Spleisskassetten ablegen.
Die nicht verwendeten Bündeladern
(Röhrchen) werden in ganzer Länge als
Reserve im Überlängenhalter abgelegt
Die Bündeladern werden mit den
mitgelieferten Klettbädern unter den beiden
Metallbügeln zusammen gebunden und
mittels Kabelbinder fixiert
18. Einlegen der Fasern in Spleisskassetten
1. Kassetten mit dem Kassettenspreizer (A)
auseinander halten.
Fasern in den Faserführungsplatten zur
gewünschten Kassette führen. Die richtige
Einführung (B) zur Kassette liegt jeweils
vor bzw. unter dem Scharnier der Kassette.
Fasern ohne Zug locker unter die Nasen
einlegen.
2. Fasern in die Spleisskassette einführen.
Überprüfen, ob die Fasern auf dem Weg vom
Bündeladerhalter zur Kassette überall unter
den Führungsnasen liegen.
3. Mind. 5 Umdrehungen in die
Spleisskassette ablegen!
4. Faser bis zum Spleissen in die Kassette
einlegen.
Hinweis: Fasern nicht straff um die
Biegeradiusbegrenzung und das Kreuz in der
Mitte wickeln. Wenn die Fasern an der
flachen Seite anliegen, wurde zu eng
gewickelt. Kassettenspreizer mit zwei
Händen gleichzeitig am Ansatz
herausnehmen.
Schrumpfspleissschutz Länge 45 mm
Anordnung Schrumpfspleissschütze
1
2
3
4
17. Mise en place des fibres actives dans les
cassettes d'épissure appropriées.
Toute la longueur des faisceaux de fibres
(tubes) non utilisés est à mettre en place en
réserve dans le support pour sur-longueur
Les faisceaux de fibres sont à attacher
ensemble avec les bandes velcro fournies,
puis fixés à l'aide d'attaches-câble sous les
deux étriers métalliques
18. Mise en place des fibres dans les
cassettes d'épissure :
1. Séparer les cassettes avec l'écarteur (A).
Placer les fibres dans les plaques de guidage
correspondant à la cassette souhaitée.
L'introduction correspondant (B) à la
cassette se trouve respectivement devant et
sous la charnière de la cassette. Placer les
fibres sous les ergots sans tirer.
2. Introduire les fibres dans la cassette
d'épissure. Vérifier si les fibres sont bien
placées sous tous les ergots entre la plaque
de guidage des fibres et la cassette.
3. Déposer au moins 5 tours dans la cassette
d'épissure!
4. Poser les fibres dans la cassette jusqu'à ce
qu'elles soient épissées.
Indications : ne pas serrer les fibres en les
enroulant autour du limiteur de courbure et
de la croix au centre. Si les fibres touchent le
côté plat, c'est qu'elles ont été enroulées
trop serrées.
Retirer l'écarteur de cassette en le tenant
des deux mains à sa base.
Longueur des protections d'épissure
thermorétractables 45 mm
Disposition des protections d'épissure
thermorétractables
1
2
3
4
V.1.3_August 2018 / NC
12/16
