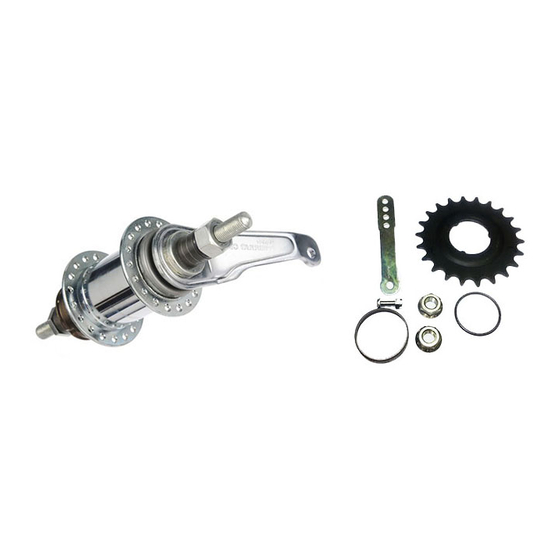

Shimano CB-E110 - Rücktrittbremse E-Typ Handbuch

Montage des Ritzels an die Nabe

Setzen Sie die Staubkappe auf den Antrieb auf der rechten Seite des Nabenkörpers. Installieren Sie anschließend das Ritzel und sichern Sie es mit dem Sicherungsring.

Allgemeine Sicherheitshinweise

Um schwere Verletzungen zu vermeiden:

• Es ist wichtig, die Funktion des Bremssystems Ihres Fahrrads vollständig zu verstehen. Unsachgemäßer Gebrauch des Bremssystems Ihres Fahrrads kann zu Kontrollverlust oder einem Unfall führen, der schwere Verletzungen nach sich ziehen kann. Da sich jedes Fahrrad anders verhalten kann, stellen Sie sicher, dass Sie die richtige Bremstechnik (einschließlich der Fahreigenschaften des Fahrrads) und die Bedienung Ihres Fahrrads erlernen. Dies kann durch Rücksprache mit Ihrem professionellen Fahrradhändler und dem Fahrrad-Benutzerhandbuch sowie durch Übung Ihrer Fahr- und Bremstechnik erfolgen.
• Wenn Sie den Bremsarm am Rahmen befestigen, stellen Sie sicher, dass Sie eine Bremsarmklemme verwenden, die der Größe der Kettenstrebe entspricht, und ziehen Sie diese mit der Klemmschraube und der Klemmmutter mit dem angegebenen Anzugsdrehmoment fest.
  Verwenden Sie für die Klemmmutter eine Kontermutter mit Nyloneinsatz (selbstsichernde Mutter). Es wird empfohlen, für die Klemmschraube, die Klemmmutter und die Bremsarmklemme Standardteile von Shimano zu verwenden. Verwenden Sie außerdem eine Bremsarmklemme, die der Größe der Kettenstrebe entspricht.
  Wenn sich die Klemmmutter vom Bremsarm löst oder wenn die Klemmschraube oder die Bremsarmklemme beschädigt wird, kann sich der Bremsarm an der Kettenstrebe drehen und dazu führen, dass der Lenker plötzlich ruckt, oder das Laufrad kann blockieren und das Fahrrad umfallen, was zu schweren Verletzungen führen kann.
• Besorgen und lesen Sie die Serviceanleitung sorgfältig, bevor Sie die Teile installieren. Lockere, verschlissene oder beschädigte Teile können dem Fahrer schwere Verletzungen zufügen. Wir empfehlen dringend, nur original Shimano Ersatzteile zu verwenden.
• Prüfen Sie vor dem Fahren, ob die Laufräder sicher befestigt sind. Wenn die Laufräder in irgendeiner Weise locker sind, können sie sich vom Fahrrad lösen und schwere Verletzungen verursachen.
• Lesen Sie diese Technischen Serviceanleitungen sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf.

Um schwere Verletzungen zu vermeiden:

1. Drehen Sie das Laufrad und vergewissern Sie sich, dass die Bremskraft der Rücktrittbremse korrekt ist.
2. Bei häufigem Gebrauch der Bremsen kann das Nabengehäuse heiß werden. Berühren Sie das Nabengehäuse mindestens 30 Minuten lang nicht, nachdem Sie das Fahrradfahren beendet haben.


HINWEIS:

• Die CB-E110 sollte mit Ritzeln von 15T bis 23T verwendet werden.
• Wenn das Laufrad schwergängig wird und sich nur schwer drehen lässt, sollten Sie es mit Fett schmieren.
• Tragen Sie kein Schmiermittel auf die Innenseite der Nabe auf, da das Fett sonst austritt.
• Sie sollten die Ritzel regelmäßig mit einem neutralen Reinigungsmittel waschen und anschließend erneut schmieren. Darüber hinaus kann die Reinigung der Kette mit neutralem Reinigungsmittel und deren Schmierung eine effektive Möglichkeit sein, die Nutzungsdauer der Ritzel und der Kette zu verlängern.
• Wenn die Kette während des Gebrauchs immer wieder von den Ritzeln abspringt, ersetzen Sie die Ritzel und die Kette.
• Für Teile, die einem natürlichen Verschleiß oder einer Verschlechterung durch normalen Gebrauch unterliegen, wird keine Garantie übernommen.
• Für maximale Leistung empfehlen wir dringend Shimano Schmierstoffe und Wartungsprodukte.
• Bei Fragen zur Handhabung oder Einstellung wenden Sie sich bitte an die Verkaufsstelle.

Hinweis: Prüfen Sie, ob der Sicherungsring sicher in der Nut des Nabenkörpers sitzt.

Montage der Nabe am Rahmen

1. Legen Sie die Kette auf das Ritzel und setzen Sie dann die Nabenachse in die Ausfallenden.

2. Befestigen Sie den Bremsarm mit der Bremsarmklemme an der Kettenstrebe und ziehen Sie dann die Klemmschraube und die Klemmmutter leicht an, um den Bremsarm vorläufig zu fixieren.

3. Schrauben Sie die Flanschmuttern oder die gezahnten Unterlegscheiben und Nabenmuttern auf beide Enden der Nabenachse. Danach nehmen Sie das Kettenspiel auf und ziehen dann die Flanschmuttern oder Nabenmuttern fest, um das Laufrad am Rahmen zu befestigen.

   Hinweis: Prüfen Sie, ob das rechte Ende der Nabenachse mindestens 2 mm über den Rand der Flanschmutter oder Nabenmutter hinausragt.

   1* Gewinde muss sichtbar sein
   2* Gesamtmaße von Ausfallende, Ständer und Schutzblechstrebe (Variiert je nach Fahrrad)

4. Befestigen Sie den Bremsarm mit der Bremsarmklemme sicher an der Kettenstrebe.
   Hinweis:
   • Beim Anbringen der Bremsarmklemme ziehen Sie die Klemmschraube sicher fest, während Sie die Klemmmutter mit einem 10-mm-Schlüssel festhalten.

   • Nach der Installation der Bremsarmklemme prüfen Sie, ob die Klemmschraube etwa 2 – 3 mm über die Oberfläche der Klemmmutter hinausragt.


5. Bevor Sie die Rücktrittbremse verwenden, prüfen Sie, ob die Bremse ordnungsgemäß funktioniert und das Laufrad leichtgängig dreht.

Diese Serviceanleitung erklärt, wie die an Ihrem neuen Fahrrad verwendeten Shimano Fahrradteile zu verwenden und zu warten sind. Bei Fragen zu Ihrem Fahrrad oder anderen Angelegenheiten, die nicht mit Shimano Teilen zusammenhängen, wenden Sie sich bitte an die Verkaufsstelle oder den Fahrradhersteller.
Diese Serviceanleitung ist auf Recyclingpapier gedruckt.
Bitte beachten Sie: Technische Daten können sich zur Verbesserung ohne vorherige Ankündigung ändern.
