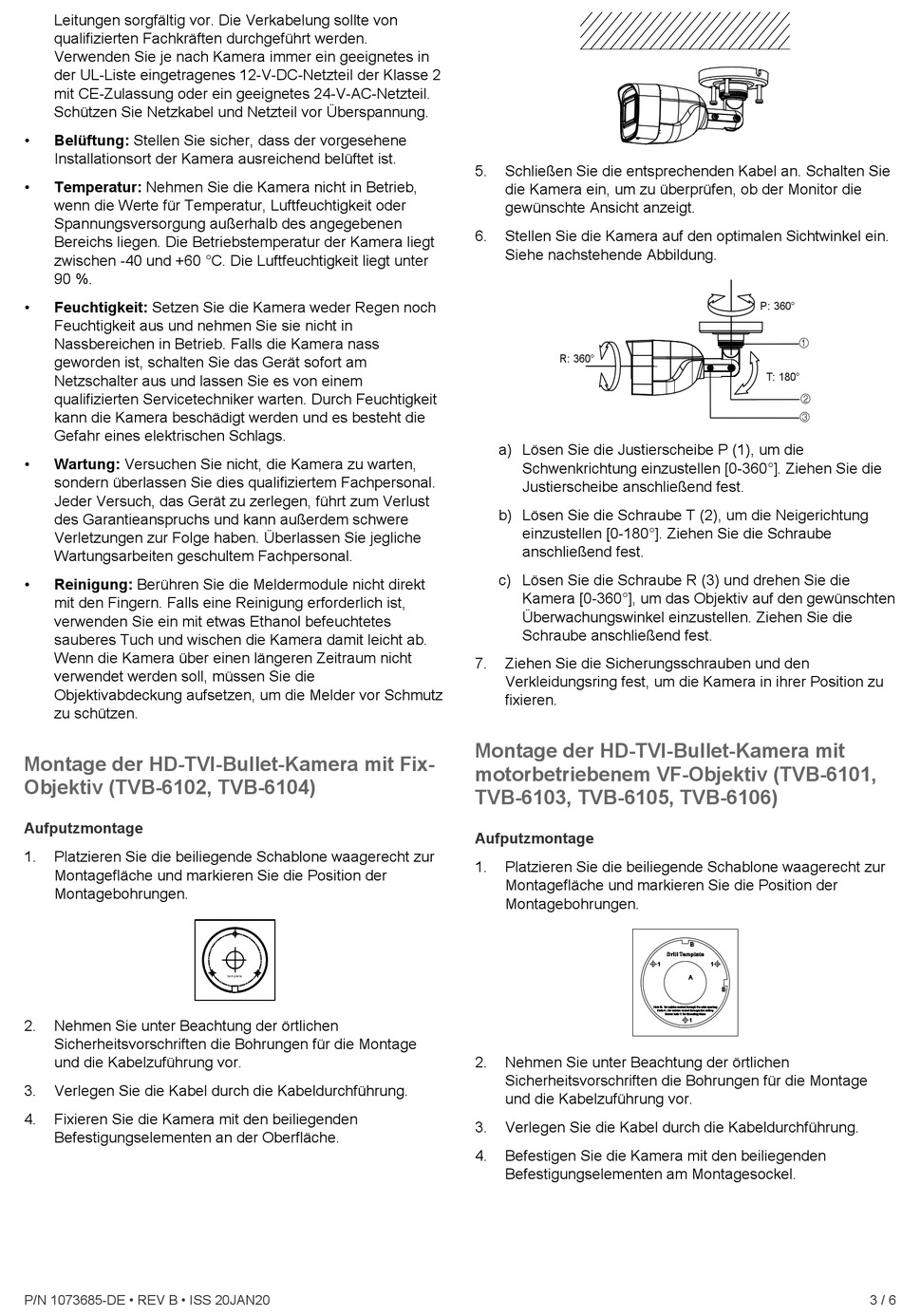

Interlogix TruVision Installationsanleitung Seite 3

Leitungen sorgfältig vor. Die Verkabelung sollte von
qualifizierten Fachkräften durchgeführt werden.
Verwenden Sie je nach Kamera immer ein geeignetes in
der UL-Liste eingetragenes 12-V-DC-Netzteil der Klasse 2
mit CE-Zulassung oder ein geeignetes 24-V-AC-Netzteil.
Schützen Sie Netzkabel und Netzteil vor Überspannung.
• Belüftung: Stellen Sie sicher, dass der vorgesehene
Installationsort der Kamera ausreichend belüftet ist.
• Temperatur: Nehmen Sie die Kamera nicht in Betrieb,
wenn die Werte für Temperatur, Luftfeuchtigkeit oder
Spannungsversorgung außerhalb des angegebenen
Bereichs liegen. Die Betriebstemperatur der Kamera liegt
zwischen -40 und +60 °C. Die Luftfeuchtigkeit liegt unter
90 %.
• Feuchtigkeit: Setzen Sie die Kamera weder Regen noch
Feuchtigkeit aus und nehmen Sie sie nicht in
Nassbereichen in Betrieb. Falls die Kamera nass
geworden ist, schalten Sie das Gerät sofort am
Netzschalter aus und lassen Sie es von einem
qualifizierten Servicetechniker warten. Durch Feuchtigkeit
kann die Kamera beschädigt werden und es besteht die
Gefahr eines elektrischen Schlags.
• Wartung: Versuchen Sie nicht, die Kamera zu warten,
sondern überlassen Sie dies qualifiziertem Fachpersonal.
Jeder Versuch, das Gerät zu zerlegen, führt zum Verlust
des Garantieanspruchs und kann außerdem schwere
Verletzungen zur Folge haben. Überlassen Sie jegliche
Wartungsarbeiten geschultem Fachpersonal.
Reinigung: Berühren Sie die Meldermodule nicht direkt
•
mit den Fingern. Falls eine Reinigung erforderlich ist,
verwenden Sie ein mit etwas Ethanol befeuchtetes
sauberes Tuch und wischen die Kamera damit leicht ab.
Wenn die Kamera über einen längeren Zeitraum nicht
verwendet werden soll, müssen Sie die
Objektivabdeckung aufsetzen, um die Melder vor Schmutz
zu schützen.
Montage der HD-TVI-Bullet-Kamera mit Fix-
Objektiv (TVB-6102, TVB-6104)
Aufputzmontage
1. Platzieren Sie die beiliegende Schablone waagerecht zur
Montagefläche und markieren Sie die Position der
Montagebohrungen.
2. Nehmen Sie unter Beachtung der örtlichen
Sicherheitsvorschriften die Bohrungen für die Montage
und die Kabelzuführung vor.
3. Verlegen Sie die Kabel durch die Kabeldurchführung.
4. Fixieren Sie die Kamera mit den beiliegenden
Befestigungselementen an der Oberfläche.
P/N 1073685-DE • REV B • ISS 20JAN20
te m p l a te
5. Schließen Sie die entsprechenden Kabel an. Schalten Sie
die Kamera ein, um zu überprüfen, ob der Monitor die
gewünschte Ansicht anzeigt.
6. Stellen Sie die Kamera auf den optimalen Sichtwinkel ein.
Siehe nachstehende Abbildung.
R: 360°
a) Lösen Sie die Justierscheibe P (1), um die
Schwenkrichtung einzustellen [0-360°]. Ziehen Sie die
Justierscheibe anschließend fest.
b) Lösen Sie die Schraube T (2), um die Neigerichtung
einzustellen [0-180°]. Ziehen Sie die Schraube
anschließend fest.
c) Lösen Sie die Schraube R (3) und drehen Sie die
Kamera [0-360°], um das Objektiv auf den gewünschten
Überwachungswinkel einzustellen. Ziehen Sie die
Schraube anschließend fest.
7. Ziehen Sie die Sicherungsschrauben und den
Verkleidungsring fest, um die Kamera in ihrer Position zu
fixieren.
Montage der HD-TVI-Bullet-Kamera mit
motorbetriebenem VF-Objektiv (TVB-6101,
TVB-6103, TVB-6105, TVB-6106)
Aufputzmontage
1. Platzieren Sie die beiliegende Schablone waagerecht zur
Montagefläche und markieren Sie die Position der
Montagebohrungen.
2. Nehmen Sie unter Beachtung der örtlichen
Sicherheitsvorschriften die Bohrungen für die Montage
und die Kabelzuführung vor.
3. Verlegen Sie die Kabel durch die Kabeldurchführung.
4. Befestigen Sie die Kamera mit den beiliegenden
Befestigungselementen am Montagesockel.
P: 360°

T: 180°


3 / 6
