Verwandte Anleitungen für Kenwood KDC-4754SD
Inhaltszusammenfassung für Kenwood KDC-4754SD

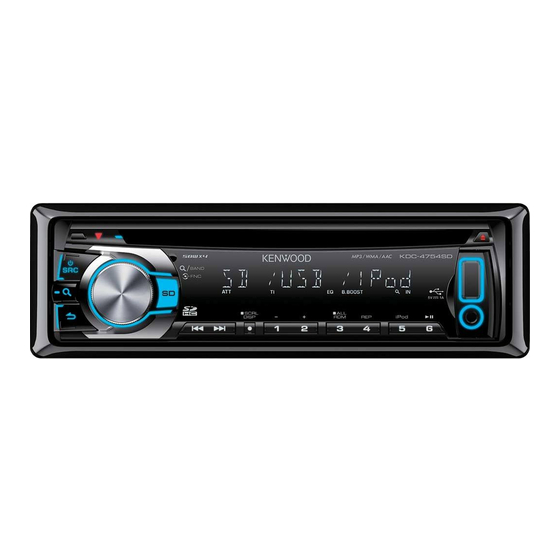

- Seite 1 KDC-4754SD KDC-4654SD CD-RECEIVER INSTRUCTION MANUAL CD-RECEIVER BEDIENUNGSANLEITUNG РAДИОПРИЕMНИК С KOMПAKT–ДИСKAMИ ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ АВТОМАГНІТОЛА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ Изделие изготовлено в Mалайзии © 2011 JVC KENWOOD Corporation GET0753-003B (EW)
-
Seite 2: Inhaltsverzeichnis
Anschlusskabel, KCA-iP102 angeschlossenen iPod Komponenten oder das iPhone hin (optionales Zubehör). Funktionseinstellungen Sollten Sie Probleme bei der Installation des Geräts haben, lassen Sie sich bitte von Ihrem Kenwood- Störungssuche Fachhändler beraten. Lassen Sie sich beim Kauf von externer Einbau/Anschluss Komponenten von Ihrem Kenwood-Händler Grundlegendes Verfahren beraten um sicherzustellen, dass das Zubehör von... -
Seite 3: Hersteller
Mülltonne) auf dem Produkt oder Kanagawa, 221-0022, Japan seiner Verpackung weist darauf EU-Vertreter: hin, dass dieses Produkt nicht als Kenwood Electronics Europe BV normaler Haushaltsabfall behandelt Amsterdamseweg 37, 1422 AC UITHOORN, werden darf, sondern an einer Niederlande Annahmestelle für das Recycling... -
Seite 4: Vorbereitung
Vorbereitung Anbringen/Abnehmen der Wissenswertes über die Frontblende Rückstellung Ihres Gerätes Sollte das Gerät nicht richtig funktionieren, drücken Sie die Rückstelltaste. Setzen Sie die Frontblende nicht direktem Rückstelltaste Sonnenlicht, extremer Wärme oder Die Rückstelltaste löscht alle individuellen Luftfeuchtigkeit aus. Schützen Sie beides darüber hinaus vor Staub und Spritzwasser. -
Seite 5: Grundbedienung
Grundbedienung Displayfenster Ladeschlitz Disc auswerfen Lautstärke-Regler USB-Anschluss Frontblende abnehmen Auxiliary-Eingabebuchse Die Abdeckung offenschieben Die folgende Anzeige leuchtet auf, wenn... : Eine Stereosendung wird empfangen (UKW). : Sich eine Disc im Gerät befindet. : Die Verkehrsfunk-Funktion eingeschaltet ist. RDS : Ein Radio Data System-Service verfügbar ist. : [PRESET EQ] ist auf einen anderen EQ-Modus als [NATURAL] gestellt. -
Seite 6: Allgemeine Bedienung
Wenn Sie die folgende(n) Taste(n) drücken oder gedrückt halten... Taste Allgemeine Bedienung Schaltet ein. Schaltet aus, wenn gedrückt gehalten. Wählt die verfügbaren Quellen (TUNER, USB/ iPod, SD, CD, AUX, STANDBY), wenn die Stromversorgung eingeschaltet ist. • Wenn die gewählte Quelle startbereit ist, startet auch die Wiedergabe. •... -
Seite 7: Erste Schritte
Erste Schritte Abbrechen der Display-Demonstrationen Die Display-Demonstration ist immer eingeschaltet, ausgenommen wenn Sie sie abbrechen. Wenn Sie die Stromversorgung einschalten (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display: [CANCEL DEMO] \ [PRESS] \ [VOLUME KNOB] 1 Drücken Sie den Lautstärke-Regler. [YES] ist als ursprüngliches Setup gewählt. -
Seite 8: Rundfunkempfang
F/W UP xx.xx YES *: Startet die Aktualisierung der Firmware. ; NO: Bricht ab (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe: www.kenwood.com/cs/ce/ Rundfunkempfang Halten Sie für etwa 2 Sekunden gedrückt, um den aktuellen Sender zu speichern. -
Seite 9: Anpassen Der Einstellungen Im [Settings]-Modus
Anpassen der Einstellungen im [SETTINGS]-Modus Während des Rundfunkempfangs... 1 Drücken Sie den Lautstärke-Regler, um auf den [FUNCTION]-Modus zu schalten. 2 Drehen Sie den Lautstärkeregler zum Wählen von [SETTINGS], und drücken Sie dann zum Eingeben. 3 Drehen Sie den Lautstärke-Regler, um eine Auswahl vorzunehmen, und drücken Sie dann zum Bestätigen. -
Seite 10: Hören Von Disc/ Usb/ Sd/ Ipod
Hören von Disc/ USB/ SD/ iPod Disc auswerfen. (“NO DISC” erscheint, und die Anzeige “IN” erlischt.) Frontblende abnehmen Ladeschlitz Drücken, um ein Musikstück/eine Drücken Sie die Taste, um auf Datei auszuwählen. Pause zu schalten, und erneut, um die Wiedergabe fortzusetzen. Halten, um vor/zurück zu laufen. -
Seite 11: Starten Sie Die Wiedergabe Einer Sd-Karte
Musikstücke bei 10% Spezialadapter benötigt. übersprungen, ungeachtet der Einstellung. Die Multimedia-Karte (MMC) kann nicht verwendet (Seite 12) werden. Dieser Vorgang ist nur für iPod oder Kenwood Im SD-Audioformat aufgezeichnete Daten können nicht Music Editor Medien möglich. (Seite 17) abgespielt werden. -
Seite 12: Anpassen Der Einstellungen Im [Settings]-Modus
Anpassen der Einstellungen im [SETTINGS]-Modus Beim Hören von einem iPod oder Kenwood Music Editor Medien... 1 Drücken Sie den Lautstärke-Regler, um auf den [FUNCTION]-Modus zu schalten. 2 Drehen Sie den Lautstärkeregler zum Wählen von [SETTINGS], und drücken Sie dann zum Eingeben. -
Seite 13: Hören Von Den Anderen Externen Komponenten
Hören von den anderen externen Komponenten Vorbereitung : Stellen Sie sicher, dass [ON] für [BUILT-IN AUX] / [BUILTIN AUX] gewählt ist. (Seite 7, 8) Auxiliary-Eingabebuchse 1 Drücken Sie SRC zum Wählen von “AUX“. 2 Schalten Sie die externe Komponente ein und starten Sie die Wiedergabe. 3 Drehen Sie den Lautstärke-Regler, um die Lautstärke einzustellen. - Seite 14 [AUDIO CONTROL] / [AUDIO CTRL] : Beim Hören einer beliebigen Quelle außer im STANDBY- Betrieb... Gegenstand Wählbare Einstellung (Preset: *) EQ PRO BASS ADJUST BASS CTR FRQ/ BASS C FRQ 60/ 80/ 100 */ 200: Wählt die Mittenfrequenz. BASS LEVEL –8 —...
- Seite 15 [SETTINGS] Gegenstand Wählbare Einstellung (Preset: *) AUX NAME SET/ AUX */ DVD/ PORTABLE/ GAME/ VIDEO/ TV: Wählt den gewünschten Namen für die angeschlossene AUX NAME Komponente. (Nur wählbar, wenn “AUX” als Quelle gewählt ist.) CLOCK CLOCK ADJUST/ (Einzelheiten siehe Seite 7.) CLOCK ADJ TIME SYNC ON *: Synchronisiert die Radio Data System-Senderzeitdaten und die Uhr des Geräts.
-
Seite 16: Störungssuche
Störungssuche Symptom Abhilfe/Ursache Es wird kein Ton gehört. Die Lautstärke auf den optimalen Pegel einstellen. / Prüfen Sie die Kabel und Verbindungen. “PROTECT” erscheint, und es können Prüfen Sie, um sicherzustellen, dass die Klemmen der Lautsprecherkabel richtig mit keine Bedienungen vorgenommen Isolierband abgedeckt sind, und setzen Sie dann das Gerät zurück. - Seite 17 In der Bedienungsanleitung werden mit dem Begriff “Music Editor Media” Geräte bezeichnet, die Audiodateien enthalten, denen mit KENWOOD Music Editor Dateiinformationen beigefügt wurden. “KENWOOD Music Editor Light ver1.1” ist auf der folgenden Webseite erhältlich: www.kenwood.com/cs/ce/ Näheres über “KENWOOD Music Editor Light ver1.1” finden Sie auf der oben genannten Webseite oder in der Hilfe-Datei der Anwendung.
-
Seite 18: Einbau/Anschluss
Erfahrung erforderlich. Überlassen Sie diese Anschlüsse nicht, damit keine Kurzschlüsse Arbeiten ausgewiesenem Fachpersonal. entstehen. Sollten Sie Probleme bei der Installation des Sicherstellen, daß das Gerät nach dem Geräts haben, lassen Sie sich bitte von Ihrem Einbau a Chassis des Fahrzeugs geerdet wird. Kenwood-Fachhändler beraten. -
Seite 19: Verdrahtungsanschluss
Antennensteuerungskabel) An den geerdeten Anschluss anschließen, während das Telefon Braun klingelt oder während Sie einen Anruf erledigen. (Lesen Sie (Stummschaltungs-Steuerkabel) hinsichtlich des Anschlusses an das Kenwood-Navigationssystem MUTE die Bedienungsanleitung des betreffenden Geräts.) Anschluss des ISO-Anschlusses an manche VW/Audi Gelb (Batteriekabel) oder Opel (Vauxhall) Automobile. -
Seite 20: Einbau Der Einheit
Einbau der Einheit Den Verdrahtungskabelbaum an den Einheit anschließen. Andere Verkabelungsverbindungen wurden vorher fertiggestellt. (Seite 19) Vor dem Anbringen stellen Sie sicher, dass die Richtung des Wappenschilds korrekt ist. Armaturenbrett Ihres (Breitere Haken auf der Autos Oberseite.) Biegen Sie die entsprechenden Metalllaschen, um die Einbauhalterung sicher festzuhalten. -
Seite 21: Technische Daten
Technische Daten UKW-Tuner SD-Karten-Teil Kompatibles physisches Format: Version 2.00 Frequenzbereich (50 kHz-Abstimmschritte): 87,5 MHz — 108,0 MHz Maximale Speicherkapazität: 32 GB Empfindlichkeit (Rauschabstand = 26 dB): 1,0 μV/75 Ω Dateisystem: FAT16/ 32 Empfindlichkeitsschwelle (DIN S/N = 46 dB): 2,5 μV/75 Ω AAC-Decodierung: AAC-LC “.m4a”-Dateien Frequenzgang (±3 dB): 30 Hz —...
