Element one VERSIS 170-3 Bedienungsanleitung Seite 17

Einbau - und Bedienungsanleitung / Installation- and operating instructions / Instructions de montage et d'emploi

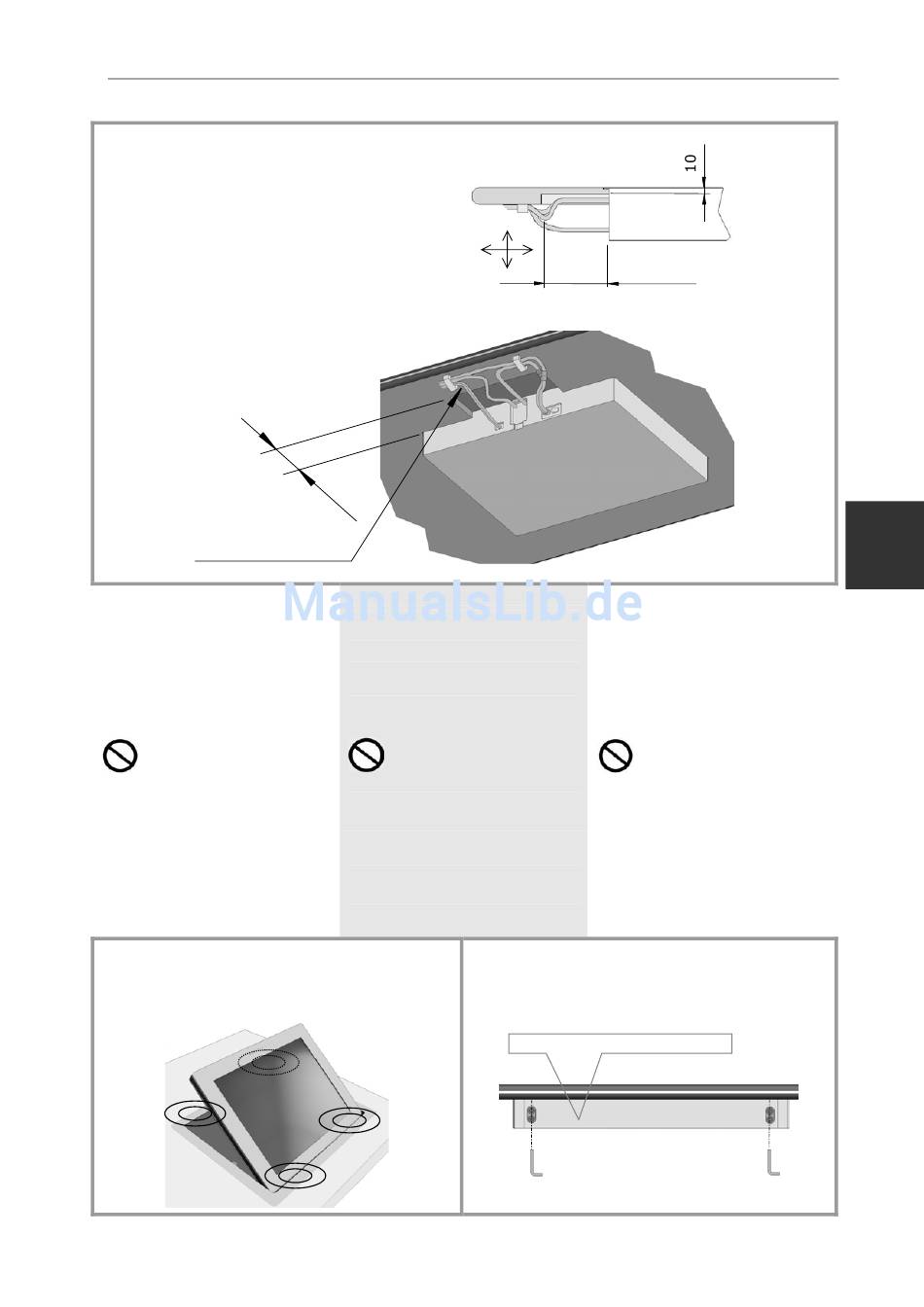

Bewegungsfreiheit der Kabel sicherstellen
Assure moving space for cables
jeu nécessaire pour les cables
Assurez le
min. 100
R 20
min
Spezielles
Justieren Sie das Gerät mittels 4
Gewindestiften M6, Innen-
sechskant SW 3 im Ausschnitt;
max. Anzugsmoment = 0,5 Nm.
Durch größere Kräfte kann
sich der Rahmen verziehen,
Holzwerkstoffe können splittern.
Die Planlage des Displays kann
durch Höhenverstellung der
Display-Auflageblöcke mittels
Innen-Sechskant-Schlüssel SW
4 nachgestellt werden.
Justieren im Ausschnitt
Adjusting into the cut-out
Ajuster dans la découpe
Special adjustment
Adjust the device into the cut-
out by using 4 x M6 grub
screws; SW 3 hexagon socket;
max. tightening torque = 0,5 Nm.
Excessive force can cause
the frame to distort and timber
products to split.
The flushing to furniture surface
may be adjust by the display
adjusting devices, using a SW 4
Allen key.
17
min. 100
Remarque particulière
Ajustez l'appareil dans la
découpe par 4 vis sans tête M6
à six pans creux, ouverture de
clé 3 ; couple max. = 0,5 Nm.
Si la force appliquée est
supérieure, le cadre peut se
déformer et les matériaux en
bois peuvent se briser.
La position horizontale de
l'écran est modifiable par le
réglage des supports de l'écran
en utilisant une clé male SW4.
Planlage
Flushing to furniture surface
Ajuster position horizontale
Rückseite / Back / Dos
C
