Element one VERSIS 170-3 Bedienungsanleitung Seite 16

Einbau - und Bedienungsanleitung / Installation- and operating instructions / Instructions de montage et d'emploi
Achten Sie darauf, dass
beim Einsetzen keine Kabel
gequetscht werden.
Setzen sie das Gerät in den
Ausschnitt ein.

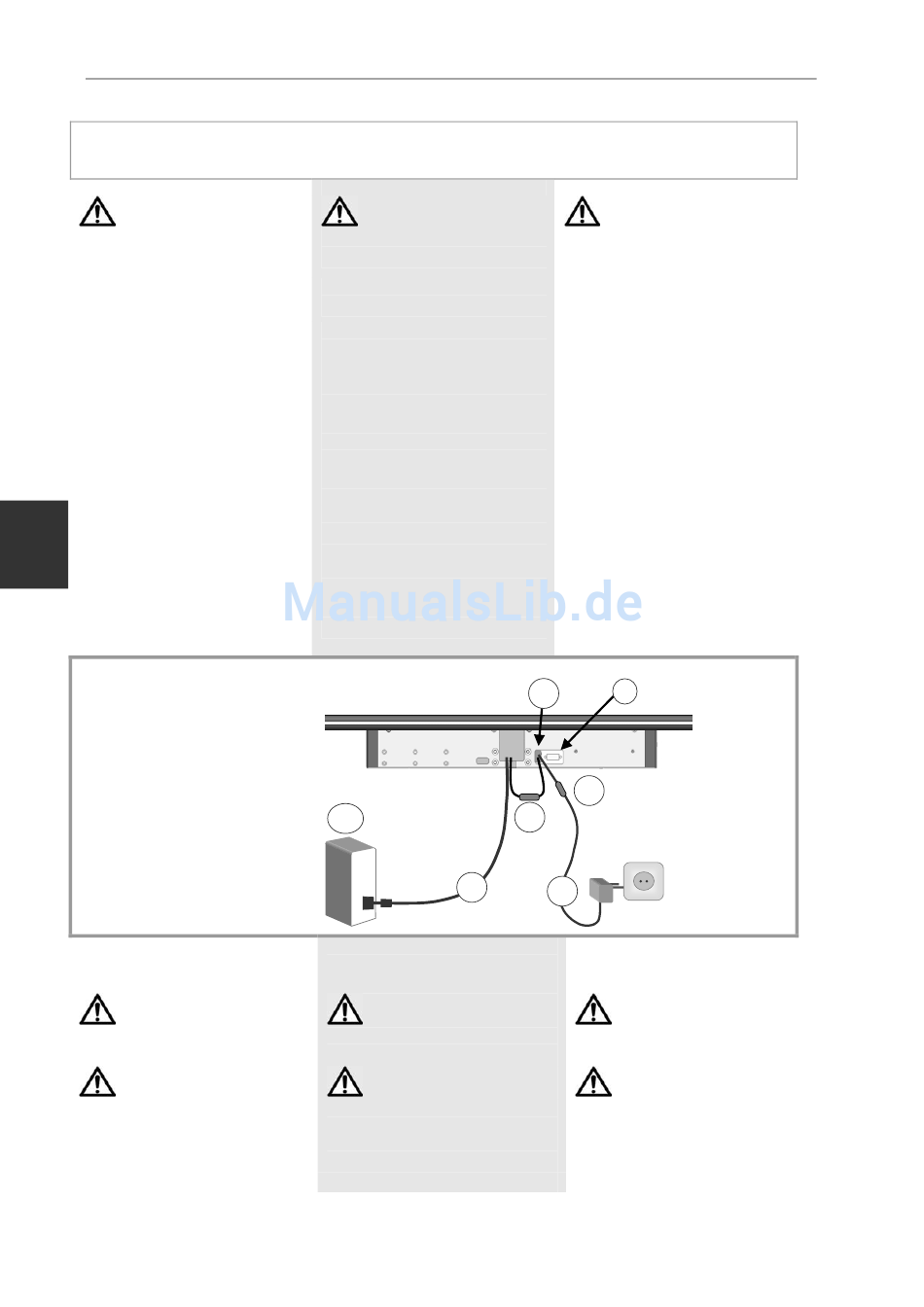

(A) Verbinden Sie den VGA-
Stecker mit der Buchse Ihres
Computers.
(B) Verbinden Sie das DC-
Adapterkabel mit der Buchse
am Gehäuse des VERSIS
(C) Verbinden Sie die Buchse
des DC-Adapterkabels mit dem
Stecker am Gehäuse des
MODIS
(D) Verbinden Sie den Stecker
des DC-Adapterkabels mit der
C
DC-Buchse des Netzgeräts.
(E) Verbinden Sie den AC-
Stecker des Netzteils mit dem
Stromnetz.
(F Anschluss für Fernbedienung
(optional)
* entfällt bei
Variante basic
does not apply in
the case of basic
model
pas pour la
variante basic
Führen Sie eine Funktions-
prüfung durch und befestigen
Sie danach die Kabel.
Überprüfen Sie, ob die
Bewegungsfreiheit der Kabel
gegeben ist.
Beachten Sie die
Freiräume und Mindestabstände
für die Zugänge und die
Bewegungsfreiheit der Kabel.
VERSIS 170/75 – 170/75 basic
VERSIS 190/75 – 190/75 basic
Ensure that the cables
are not pinched during
insertion.
Insert the device into the cut-
out.
(A) Connect the VGA cable to
the socket of your computer.
(B) Connect the DC-adaptor
cable to the socket on the
housing of the VERSIS.
(C) Connect the socket of the
DC-adaptor cable to the plug
on the housing of the VERSIS.
(D) Connect the plug of the DC
adaptor cable to the DC socket
on the power supply unit.
(E) Connect the AC plug of the
power supply unit to the mains
supply.
(F) Connection for remote
operation (optional).
PC
Carry out a functional test and
then attach the cables.
Check that the cables
have adequate freedom of
movement.
Pay attention to
clearances and minimum
distances for cable inlets and
ensure cables have sufficient
freedom of movement.
16
Faites attention à ne pas
écraser les câbles.
Insérez l'appareil dans
découpe.
(A) Raccordez la fiche VGA à la
prise de votre ordinateur.
(B) Reliez le câble adaptateur
DC à la prise qui se trouve sur
le boîtier du VERSIS.
(C) Reliez la prise du câble
adaptateur DC à la fiche sur le
boîtier du VERSIS.
(D) Reliez la fiche du câble
adaptateur DC à la prise DC du
bloc d'alimentation secteur.
(E) Raccordez la fiche AC du
bloc d'alimentation à la prise
de courant.
(F) Raccordement de la
télécommande (en option)
F
B
D
C
A
E
Vérifiez le bon fonctionnement
de l'installation avant de fixer
les câbles.
Vérifiez si les câbles ont le
jeu nécessaire.
Tenez compte des espaces
libres et des écarts minimaux à
respecter pour l'accès et le jeu
des câbles.
