Vents CBF LP 110 DC Betriebsanleitung
Radial-decken-abluftventilator
Verwandte Anleitungen für Vents CBF LP 110 DC
Inhaltszusammenfassung für Vents CBF LP 110 DC
- Seite 1 BETRIEBSANLEITUNG CBF LP 110 DC CBF LP 110 DC TH/TP CBF LP 110 DC LigHT CBF LP 110 DC LigHT TH/TP Radial-Decken-Abluftventilator...
-
Seite 2: Inhaltsverzeichnis
Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts CBF LP 110 DC (Light) (TH/TP) und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. -
Seite 3: Sicherheitsvorschriften
SiCHERHEiTSVORSCHRiFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. • Die Warnungen in der Betriebsanleitung sind ernst zu nehmen, da diese wesentliche Sicherheitshinweise enthalten. - Seite 4 CBF LP 110 DC (Light) (TH/TP) • Die Steuereinrichtungen nie • Das Gerät nicht mit Wasser mit nassen Händen anfassen! reinigen. • Vor Wartungsarbeiten am Gerät • Die elektrischen Teile vor die Hände trocknen. Wassereintritt schützen. • Vor allen Wartungsarbeiten ist •...
-
Seite 5: Verwendungszweck
VERWENDUNgSZWECK Der Radial-Decken-Abluftventilator CBF LP 110 DC ist zur Entlüftung von kleinen bis mittelgroßen Wohnräumen vorgesehen. Der Ventilator ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. DAS gERÄT DARF NiCHT VON KiNDERN, KÖRPERLiCH ODER gEiSTig BEEiNTRÄCHTigTEN SOWiE UNQUALiFiZiERTEN PERSONEN BEDiENT WERDEN. -
Seite 6: Technische Daten
CBF LP 110 DC (Light) (TH/TP) TECHNiSCHE DATEN Der Ventilator ist in geschlossenen Räumen bei Temperaturen von +1 °C bis +40 °C und bei einer relativen Luftfeuchtigkeit von höchstens 80 % einsetzbar. Das Gerät gehört zu den elektrischen Anlagen der Klasse I. -
Seite 7: Bauart Und Funktionsweise
TECHNiSCHE DATEN CBF LP 110 DC, CBF LP 110 DC TH/TP Parameter CBF LP 110 DC Light, CBF LP 110 DC Light TH/TP Frequenz, Hz 50/60 Versorgungsspannung, V 100-240 Nennleistung des Ventilators, W Nennleistung der Lampe, W * 2 x 10... -
Seite 8: Montage Und Betriebsvorbereitung

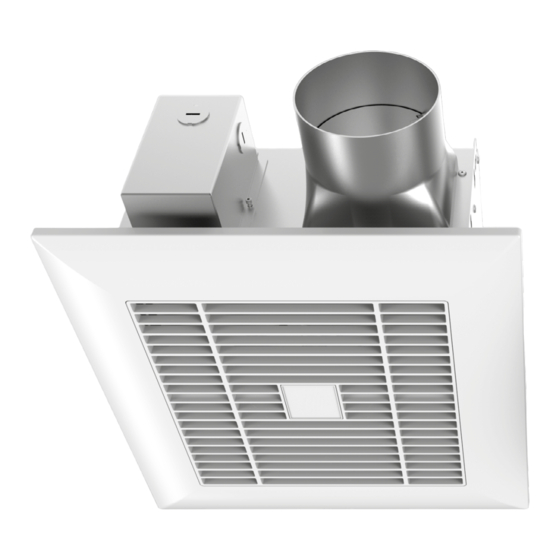

CBF LP 110 DC (Light) (TH/TP) Das Ventilatorgehäuse besteht aus verzinktem Stahl. Das Ventilatorgehäuse enthält einen Ablaufstutzen mit einer Rückschlagklappe, um einen Rückluftstrom zu verhindern. Der Anschlusskasten umfasst die Klemmen zum Anschließen des Ventilators an das Stromnetz und ist am Ventilatorgehäuse angebracht. Das dekorative Gitter wird über die in die Haken eingesetzten Federn am Gehäuse befestigt. Die Abdeckung wird über die Gitterschlitze befestigt. - Seite 9 MONTAgESCHRiTTE 1. Setzen Sie den Ventilator mit den Schrauben in den Raum Die vertikale Befestigung an Balken an der Wand ist zulässig. zwischen den Balken ein. 2. Schließen Sie das Lüftungsrohr mit dem erforderlichen Durchmesser an. 3. Schließen Sie die LED-Lampen (im Lieferumfang enthalten) für die Modelle mit der Light-Option an. Optional: Schließen Sie einen Feuchtigkeits- oder Bewegungssensor an (separat erhältlich).
-
Seite 10: Netzanschluss
CBF LP 110 DC (Light) (TH/TP) NETZANSCHLUSS DAS gERÄT iST VOR ALLEN ARBEiTEN VOM STROMNETZ ZU TRENNEN! ELEKTRiSCHE ANSCHLÜSSE DÜRFEN NUR VON EiNER AUTORiSiERTEN FACHKRAFT DURCHgEFÜHRT WERDEN! DiE ELEKTRiSCHEN ECKDATEN DES gERÄTS SiND AUF DEM HERSTELLER-ETiKETT ANgEFÜHRT. JEgLiCHE iNTERNE MODiFiKATiONEN DER ANSCHLÜSSE SiND UNTERSAgT UND FÜHREN ZUM gARANTiEVERLUST. -
Seite 11: Steuerung
STEUERUNg MiKROPROZESSOR-STEUEREiNHEiT MiT ANZEigE Der Betrieb des Ventilators mit einem DC-Motor wird von einer Mikroprozessor-Steuereinheit gesteuert. Eine Anzeige, Steuertasten und zwei Anschlüsse zum Anschließen eines Feuchtigkeitssensors und eines Bewegungssensors befinden sich an der Vorderseite der Steuereinheit. Anzeige Tasten Anschlussbuchse zum Anschluss des Feuchtigkeitssensors Anschlussbuchse zum Anschluss des Bewegungssensors Nachdem der Ventilator an die Stromversorgung angeschlossen wurde, zeigt die Anzeige zwei Sekunden lang... -
Seite 12: Wartungshinweise
CBF LP 110 DC (Light) (TH/TP) EiNSTELLUNg DER BETRiEBSARTEN : Der Ventilator ist ausgeschaltet. «60», «70», «80», «90», «100», «110» : Der Ventilator läuft in der Betriebsart der Aufrechterhaltung eines konstanten Luftdurchsatzes mit einem bestimmten Wert des Luftdurchsatzes, der in Kubikfuß pro Minute angezeigt wird (CFM). - Seite 13 LAMPENWECHSEL DAS gERÄT iST VOR ALLEN ARBEiTEN VOM STROMNETZ ZU TRENNEN. 1. Entfernen Sie das dekorative Gitter: • Nehmen Sie das Gitter aus den Führungen, um die Federn von den Haken am Gehäuse zu lösen. • Ziehen Sie den Netzstecker der Lampe aus der entsprechenden Buchse am Gehäuse. •...
-
Seite 14: Lagerungs- Und Transportvorschriften
CBF LP 110 DC (Light) (TH/TP) LAgERUNgS- UND TRANSPORTVORSCHRiFTEN • Das Gerät in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5 °C bis +40 °C und einer relativen Luftfeuchtigkeit bis maximal 70 % lagern. • Dämpfe und Fremdstoffe in der Luft, die Korrosion verursachen und Anschluss-Abdichtungen beschädigen können, sind nicht zulässig. -
Seite 15: Herstellergarantie
HERSTELLERgARANTiE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 16 CBF LP 110 DC (Light) (TH/TP) www.ventilation-system.com...
- Seite 17 www.ventilation-system.com...
- Seite 18 CBF LP 110 DC (Light) (TH/TP) www.ventilation-system.com...
-
Seite 19: Abnahmeprotokoll
Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAgEPROTOKOLL Das Gerät CBF LP 110 DC _____________ ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. Firmenname Anschrift Telefon... - Seite 20 V183DE-01...
