Signalisierung; Klemmenbezeichnung; Anschluss - sks HT4600 Installationsanleitung

SKS-Kinkel Elektronik GmbH
Innensprechstelle HT4600, Hörer, 2-Draht

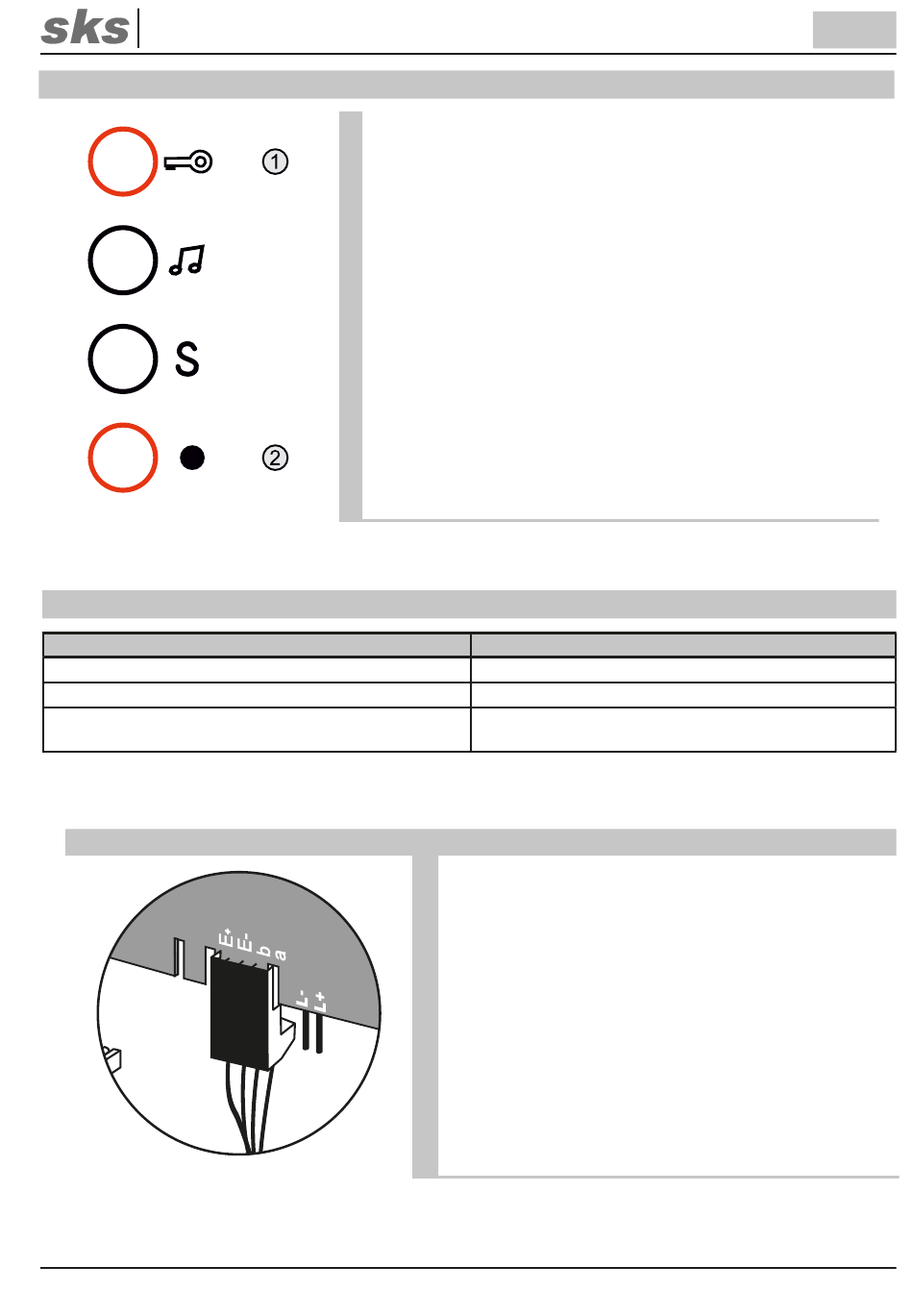

4 Signalisierung

5 Klemmenbezeichnung

Klemme
a+/b-
E+/E-
L+/L-
5.1

Anschluss

Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
LED 1 & 2: Optische Rufsignalisierung und
Rufabschaltung aktiv/Automatischer Türöffner aktiv
LED 2: Tastendruck erkannt
Bezeichnung
BUS-Klemmen
Etagentaster
RMA, Anschluss Funkgong 800765 oder Basic Zusatz-
lautsprecher 300097
Die HT4600 Innensprechstelle wird über die Klemmen a+/b-
an den 2-Draht Audio BUS angeschlossen.
An den Klemmen E+/E- kann optional ein Etagentaster (Schlie-
ßer) angeschlossen werden.
5
DE
Versionsnr. 3.0
Dokumenten Art. Nr. 97005003
