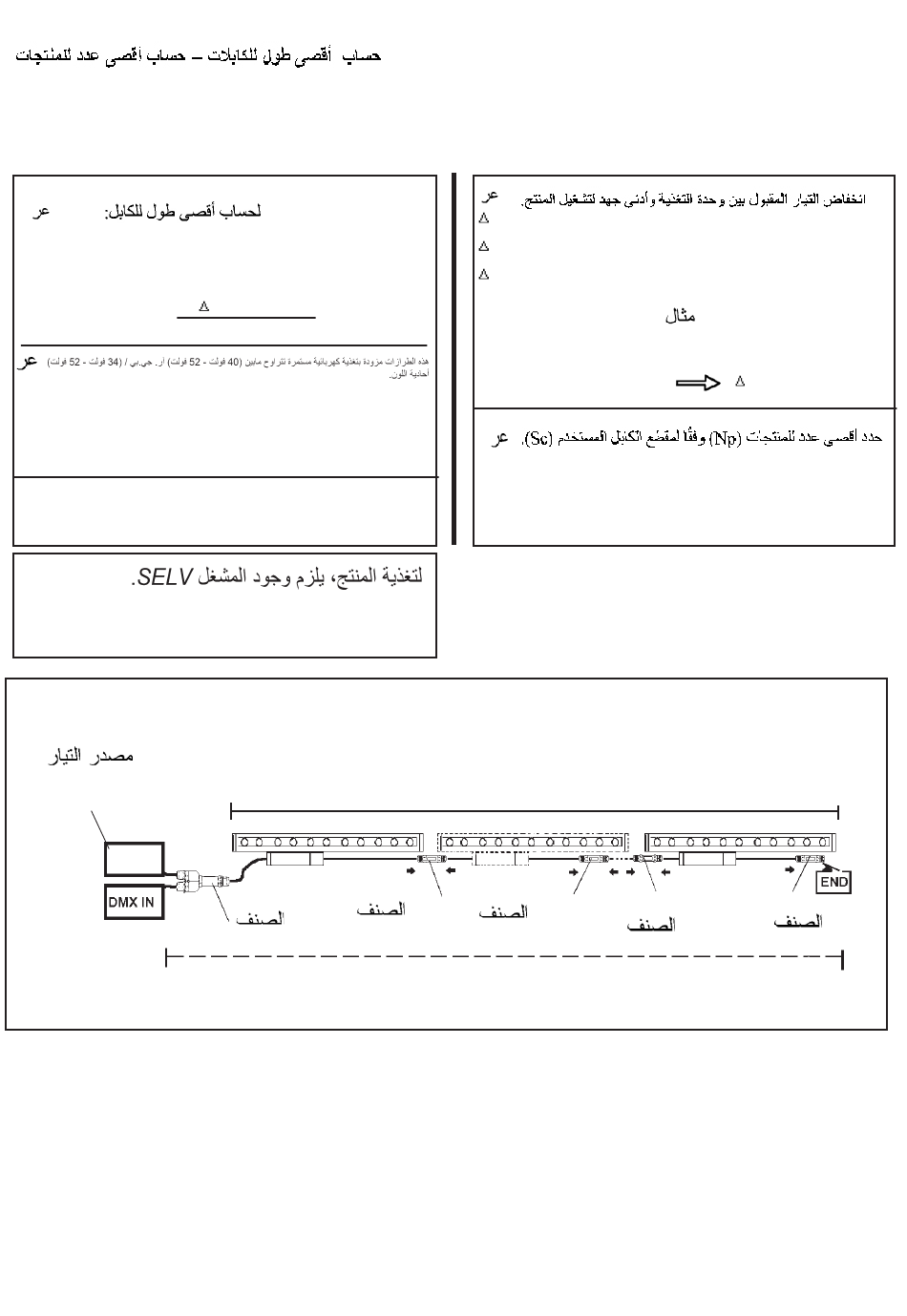

CALCOLO "L max " CAVI -
CALCOLO "n° max " PRODOTTI
TO CALCULATE MAXIMUM CABLE LENGTH -
TO CALCULATE MAXIMUM NUMBER OF PRODUCTS
CÁLCULO "L max " CABLE -
CÁLCULO "n° max " PRODUCTOS
IT
Per calcolare la lunghezza del cavo Max:
EN
To calculate the max length of the cable:
ES
Para calcular la longitud del cable Máx:
Lc
=
[m]
IT
I moduli sono alimentati con una tensione in continua che varia tra (40V - 52V) RGB /
(34V - 52V) MONOCROMATICO.
The modules are powered with direct current ranging from (40V - 52V) RGB / (34V - 52V)
EN
MONOCROMATICO.
ES
Los módulos están alimentados con una tensión en corriente continua que varía entre
(40V - 52V) RGB / (34V - 52V) MONOCROMATICO.
V in = 48 V
AR
IT
Per alimentare il prodotto è richiesto un driver SELV.
EN
A SELV driver is required to power the product.
ES
Para alimentar la luminaria se necesita un controlador SELV.
48Vdc
ALIMENTAZIONE
POWER SUPPLY
CEBADOR
DMX DAISY CHAIN:
1. Max number products: 32
2. Max Daisy Chain Lengh: 100 meters (Lc)
2
x[V] * Sc[mm]
2 * Np * I [A] * 0,0174
art. BZN7
MX DAISY CHAIN LENGHT: 100m Lc
x =
Caduta di tensione ammissibile tra alimentatore e la tensione minima
di funzionamento del prodotto
x =
Allowed voltage drop between the power-supply unit and minimum
operating voltage of the product
Caída de tensión permitida entre el alimentador y la tensión mínima de
x =
funcionamiento del producto
Power-supply voltage = 52V
Minimum product voltage = 34V
Definire il numero di prodotti Max. (Np) in funzione della sezione del cavo
IT
utilizzata (Sc).
Define the max number of products (Np) based on the cable section
EN
used (Sc).
ES
Definir el número de productos Máx. (Np) en función de la sección del
cable utilizada (Sc).
DMX
MAX NUMBER PRODUCTS: 32
art. BZS6
art. BZS6
7
ESEMPIO - EXAMPLE
EJEMPLO
=
x
52-34=18V
art. BZS6
art. BZS6
