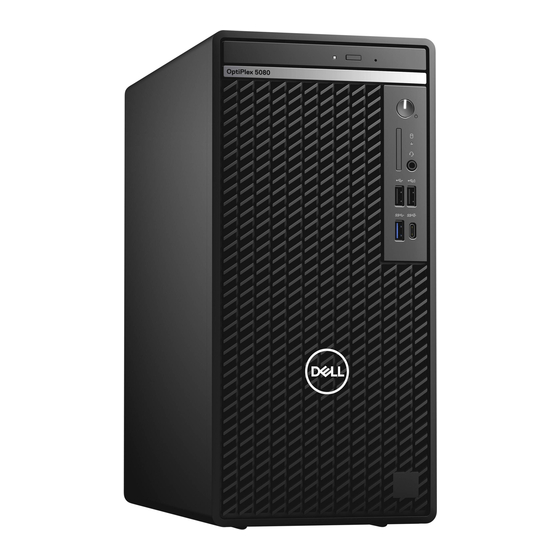

Dell OptiPlex 5080 Tower Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. OptiPlex 5080 Tower
  6. Serviceanleitung
Dell OptiPlex 5080 Tower Serviceanleitung

Dell OptiPlex 5080 Tower Serviceanleitung

Vorschau ausblenden Andere Handbücher für OptiPlex 5080 Tower:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
OptiPlex 5080 Tower
Service Manual
Regulatory Model: D29M
Regulatory Type: D29M001
May 2020
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell OptiPlex 5080 Tower

Inhaltszusammenfassung für Dell OptiPlex 5080 Tower

  • Seite 1 OptiPlex 5080 Tower Service Manual Regulatory Model: D29M Regulatory Type: D29M001 May 2020 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Intel UHD 630-Grafikkarte............................10 NVIDIA GeForce GT 730..............................11 AMD Radeon RX 640..............................12 AMD Radeon R5 430..............................13 Systemverwaltungsfunktionen............................13 Dell Client Command Suite für die bandinterne Systemverwaltung............14 3 Ausbau und Wiedereinbau......................15 Seitenabdeckung..................................15 Removing the side cover...............................15 Installing the side cover..............................16 Frontverkleidung...................................18...
  • Seite 4 SD-Kartenleser (optional)..............................32 Removing the SD card reader............................32 Installing the SD card reader............................33 Prozessorlüfter und Kühlkörperbaugruppe........................34 Entfernen des Prozessorlüfters und der Kühlkörperbaugruppe................34 Installieren des Prozessorlüfters und der -Kühlkörperbaugruppe................35 Prozessor....................................36 Entfernen des Prozessors............................36 Einbauen des Prozessors.............................. 37 Grafikkarte....................................38 Entfernen der Grafikkarte.............................38 Installieren der Grafikkarte............................39...
  • Seite 5 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............72 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............72 Diagnostic LED behavior..............................72 Diagnose-Fehlermeldungen..............................74 Systemfehlermeldungen..............................77 Ein- und Ausschalten des WLAN............................78 5 Wie Sie Hilfe bekommen......................79 Kontaktaufnahme mit Dell..............................79 Contents...

  • Seite 6: Arbeiten Am Computer

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 7: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 8: Esd-Service-Kit

    Beschädigung erzeugt werden. Die Verlangsamung der Ablaufverfolgung kann Wochen oder Monate andauern und kann in der Zwischenzeit zur Verschlechterung der Speicherintegrität, zu zeitweiligen Speicherfehlern usw. führen. Gelegentliche Ausfälle (auch bekannt als latente Ausfälle oder „walking wounded“) sind deutlich schwieriger zu erkennen und zu beheben. Führen Sie die folgenden Schritte durch, um Beschädigungen durch elektrostatische Entladungen zu vermeiden: •...

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • Grafikoptionen • Systemverwaltungsfunktionen Grafikoptionen Intel UHD-Grafikkarte 610 Tabelle 1. Intel UHD-Grafikkarte 610 – Technische Daten Intel UHD-Grafikkarte 610 Bustyp Integriert Arbeitsspeichertyp Grafikkartenstufe Celeron/Pentium Gold: GT2 (UHD) Overlay Planes Betriebssystemgrafik/Video-API-Unterstützung DirectX 12, OpenGL (4.5 von Intel CML POR)

  • Seite 11: Nvidia Geforce Gt 730

    Tabelle 2. Intel UHD-Grafikkarte 630 – Technische Daten(fortgesetzt) Intel UHD 630-Grafikkarte Betriebssystemgrafik/Video-API-Unterstützung DirectX 12, OpenGL (4.5 von Intel CML POR) Unterstützt die maximale Auflösung • DP: 4096 x 2304 bei 60 Hz, 24 bpp • Option DP: 4096 x 2304 bei 60 Hz •...

  • Seite 12: Amd Radeon Rx 640

    Tabelle 3. NVIDIA GeForce GT 730 – Technische Daten(fortgesetzt) Funktion Werte Stromverbrauch • 20 W TDP 30 W TGP 3DMark-Leistung • 3DMark 11 (P): E4131 • 3Dmark Vantage(P): AMD Radeon RX 640 Table 4. AMD Radeon RX 640 specifications Feature Values 1.2 GHz GPU-Frequenz...

  • Seite 13: Amd Radeon R5 430

    Verwaltung in der Dell Client Command Suite enthalten sind. Bandinterne Verwaltung bedeutet, dass das System ein funktionsfähiges Betriebssystem hat und das Gerät mit einem Netzwerk verbunden ist, sodass es verwaltet werden kann. Die Dell Client Command Suite kann einzeln oder mit einer Systemverwaltungskonsole wie SCCM, LANDESK, KACE usw. eingesetzt werden.

  • Seite 14: Dell Client Command Suite Für Die Bandinterne Systemverwaltung

    Verwendung der Systemverwaltungsinfrastruktur des Benutzers, wie SCCM, nahtlos an den Endbenutzer geliefert. Dell Command | vPro Out of Band ist eine Konsole zur Erweiterung der Hardwareverwaltung auf Systeme, die offline sind oder deren Betriebssystem nicht erreichbar ist (exklusive Funktion von Dell).

  • Seite 15: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Seitenabdeckung Removing the side cover Prerequisites 1. Follow the procedure in before working inside your computer. NOTE: Ensure that you remove the security cable from the security-cable slot (if applicable). About this task The following images indicate the location of the side cover and provide a visual representation of the removal procedure. Ausbau und Wiedereinbau...

  • Seite 16: Installing The Side Cover

    Steps 1. Loosen the thumbscrew (#6-32) that secures the side cover to the computer. 2. Slide the side cover towards the rear of the computer and lift the cover away from the computer. Installing the side cover Prerequisites Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 17 Steps 1. Locate the side cover slot on your computer. 2. Align the tabs on the side cover with the slots on the chassis. 3. Slide the side cover towards the front of the computer to install it. 4. Tighten the thumbscrew (#6-32) to secure the side cover to the computer. Next steps 1.

  • Seite 18: Frontverkleidung

    Frontverkleidung Entfernen der Frontblende Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 19: Lüfterkanal

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Installationsverfahren bildlich dar. Schritte 1. Positionieren Sie die Frontblende so, dass die Laschen der Blende mit den Schlitzen am Gehäuse ausgerichtet sind. 2. Drücken Sie auf die Blende, bis die Laschen einrasten. Nächste Schritte 1.

  • Seite 20: Installieren Des Lüfterkanals

    Schritte 1. Drücken Sie auf die Haltelaschen auf beiden Seiten des Lüfterkanals, um sie zu lösen. 2. Ziehen Sie den Lüfterkanal und entfernen Sie ihn vom Computer. Installieren des Lüfterkanals Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 21: Festplattenbaugruppe

    Schritte 1. Positionieren Sie den Lüfterkanal, um ihn an den Schlitzen am Computergehäuse auszurichten. 2. Drücken Sie den Lüfterkanal an, bis er einrastet. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 22: Removing The 2.5-Inch Hard-Disk Drive Bracket

    Steps 1. Disconnect the hard-drive data and power cables from the connectors on the 2.5-inch hard-disk drive module. 2. Press the release tabs on both the sides of the hard-disk drive bracket to release it from the slots on the computer chassis. 3.

  • Seite 23: Installing The 2.5-Inch Hard-Disk Drive Bracket

    About this task The following images indicate the location of the 2.5-inch hard-disk drive bracket and provides a visual representation of the removal procedure. Steps 1. Pry one side of the hard-disk drive bracket edge to release the tabs on the bracket from the slots on the first hard-disk drive. 2.

  • Seite 24: 3,5-Zoll-Festplattenlaufwerk

    Steps 1. Align the hard-drive assembly at an angle to the slot on the computer. 2. Press the release tabs on the hard-disk drive bracket and slightly align back to insert the hard-disk drive assembly to the slot on the computer chassis.

  • Seite 25: Removing The 3.5-Inch Hard-Disk Drive

    Removing the 3.5-inch hard-disk drive Prerequisites 1. Follow the procedure in before working inside your computer. 2. Remove the side cover. 3. Remove the duct. About this task The following images indicate the location of the 3.5-inch hard-disk drive and provides a visual representation of the removal procedure. Steps 1.

  • Seite 26: Ssd-Laufwerk

    Steps 1. Hold the 3.5-inch hard drive against the chassis and align the four (#6-32) grommet screws on the hard-disk drive with the screw holes on the chassis. 2. Slide the 3.5-inch hard-disk drive down to lock the four grommet screws on to its screw holes on the chassis. 3.

  • Seite 27: Einbauen Des M.2-2230-Pcie-Ssd-Laufwerks

    Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 28: Removing The M.2 2280 Pcie Solid-State Drive

    Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Anschluss aus. 2. Schieben Sie das SSD-Laufwerk in einem 45°-Winkel in den Steckplatz auf der Systemplatine ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2230-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.

  • Seite 29: Installing The M.2 2280 Pcie Solid-State Drive

    Steps 1. Remove the screw (M2x3.5) that secures the solid-state drive to the system board. 2. Slide and lift the solid-state drive off the system board. Installing the M.2 2280 PCIe solid-state drive Prerequisites Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 30: Speichermodule

    Steps 1. Align the notch on the solid-state drive with the tab on the solid-state drive connector. 2. Insert the solid-state drive at a 45-degree angle into the slot on the system board. 3. Replace the screw (M2x3.5) to secure the M.2 2280 solid-state drive to the system board. Next steps 1.

  • Seite 31: Einsetzen Der Speichermodule

    Schritte 1. Ziehen Sie die Sicherungsklammern von beiden Seiten des Speichermoduls weg, bis es herausspringt. 2. Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 32: Sd-Kartenleser (Optional)

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1.

  • Seite 33: Installing The Sd Card Reader

    2. Remove the (M2x3.5) screw that secures the card reader to the SD card slot. 3. Slide and remove the SD card reader from the connector on the system board. Installing the SD card reader Prerequisites Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 34: Prozessorlüfter Und Kühlkörperbaugruppe

    Next steps 1. Install the duct. 2. Install the side cover. 3. Follow the procedure in after working inside your computer. Prozessorlüfter und Kühlkörperbaugruppe Entfernen des Prozessorlüfters und der Kühlkörperbaugruppe Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 35: Installieren Des Prozessorlüfters Und Der -Kühlkörperbaugruppe

    Schritte 1. Trennen Sie das Kabel des Prozessorlüfters vom Anschluss auf der Systemplatine. 2. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Prozessorlüfter und die Kühlkörperbaugruppe an der Systemplatine befestigt werden. 3. Heben Sie den Prozessorlüfter und die Kühlkörperbaugruppe aus der Systemplatine heraus. Installieren des Prozessorlüfters und der - Kühlkörperbaugruppe Voraussetzungen...

  • Seite 36: Prozessor

    2. Bringen Sie die Seitenabdeckung 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2.

  • Seite 37: Einbauen Des Prozessors

    Schritte 1. Drücken Sie den Entriegelungshebel nach unten und schieben Sie ihn vom Prozessor weg, um ihn aus der Sicherungslasche zu lösen. 2. Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an. VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen.

  • Seite 38: Grafikkarte

    Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. 2. Richten Sie die Kerben des Prozessors auf die Laschen am Prozessorsockel aus und setzen Sie den Prozessor in den Prozessorsockel ein. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss.

  • Seite 39: Installieren Der Grafikkarte

    Schritte 1. Machen Sie die Grafikkarte (PCI Express) ausfindig. 2. Heben Sie die Zuglasche an, um die PCIe-Klappe zu öffnen. 3. Halten Sie die Sicherungslasche am Grafikkartensteckplatz gedrückt und heben Sie die Grafikkarte aus dem Grafikkartensteckplatz. Installieren der Grafikkarte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 40: Grafikprozessor (Gpu)

    Schritte 1. Richten Sie die Grafikkarte an dem PCI-Express-Kartenanschluss auf der Systemplatine aus. 2. Schließen Sie die Grafikkarte mithilfe des Führungsstifts im Anschluss an und drücken Sie sie fest nach unten. Stellen Sie den einwandfreien Sitz der Karte sicher. 3. Heben Sie die Zuglasche an, um die PCIe-Klappe zu schließen. Nächste Schritte 1.

  • Seite 41: Entfernen Des Grafikprozessors Ohne Externes Netzteil

    Entfernen des Grafikprozessors ohne externes Netzteil Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den Lüfterkanal. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Grafikprozessors ohne externes Netzteil und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 42: Einsetzen Der Knopfzellenbatterie

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Knopfzellenbatterie und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Halterung auf der Systemplatine. 2. Entfernen Sie die Knopfzellenbatterie vom Computer. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 43: Wlan-Karte

    Schritte 1. Fügen Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben ein und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. 2. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Nächste Schritte 1.

  • Seite 44: Einbauen Der Wlan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die WLAN-Karte an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Systemplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 45 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 6. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.

  • Seite 46: Flaches Optisches Laufwerk

    4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Flaches optisches Laufwerk Entfernen des flachen optischen Laufwerks Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3.

  • Seite 47: Halterung Des Flachen Optischen Laufwerks

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des flachen optischen Laufwerks und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1. Setzen Sie die flache ODD-Baugruppe in den Steckplatz des optischen Laufwerks ein. 2. Schieben Sie die flache ODD-Baugruppe, bis sie einrastet. 3.

  • Seite 48: Einbauen Der Halterung Des Flachen Optischen Laufwerks

    Schritte 1. Hebeln Sie die Halterung des flachen optischen Laufwerks aus dem Steckplatz am optischen Laufwerk heraus. 2. Lösen Sie die Halterung des flachen optischen Laufwerks vom optischen Laufwerk. Einbauen der Halterung des flachen optischen Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 49: Vr-Kühlkörper

    3. Bringen Sie die Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. VR-Kühlkörper Removing the VR heat sink Prerequisites 1. Follow the procedure in before working inside your computer. WARNING: The heat sink may become hot during normal operation. Allow sufficient time for the heat sink to cool before you touch it.

  • Seite 50: Lautsprecher

    Steps 1. Remove the liner behind the VR heatsink module. 2. Align and adhere the VR heatsink on the system board. 3. Tighten the two captive screws that secure the VR heatsink to the system board. Next steps 1. Install the duct.

  • Seite 51: Einbauen Des Lautsprechers

    Schritte 1. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine. 2. Lösen Sie das Lautsprecherkabel aus den Kabelführungen auf dem Gehäuse. 3. Drücken Sie auf die Lasche und schieben Sie den Lautsprecher mit dem Kabel aus dem Steckplatz am Gehäuse. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 52: Netzschalter

    Schritte 1. Drücken und schieben Sie den Lautsprecher in den Steckplatz am Gehäuse, bis er einrastet. 2. Führen Sie das Lautsprecherkabel durch die Kabelführung am Gehäuse. 3. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Nächste Schritte 1.

  • Seite 53: Einbauen Des Netzschalters

    Schritte 1. Ziehen Sie das Netzschalter-Kabel vom Anschluss auf der Systemplatine ab. 2. Drücken Sie auf die Freigabelaschen am Netzschalter und schieben Sie das Netzschalterkabel über die Vorderseite aus dem Computer heraus. 3. Ziehen Sie das Netzschalterkabel aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 54: Netzteil

    Schritte 1. Führen Sie das Netzschalterkabel in den Steckplatz an der Vorderseite des Computers ein und drücken Sie oben auf den Netzschalter, bis er mit einem Klicken im Gehäuse einrastet. 2. Richten Sie das Kabel des Netzschalters aus und schließen Sie es an den Anschluss auf der Systemplatine an. Nächste Schritte 1.
  • Seite 55 Ausbau und Wiedereinbau...

  • Seite 56: Installing The Power-Supply Unit

    Steps 1. Lay the computer on the right side. 2. Disconnect the power cables from the system board and unroute them from the routing guides on the chassis. 3. Remove the three (#6-32) screws that secure the power-supply unit to the chassis. 4.
  • Seite 57 Ausbau und Wiedereinbau...

  • Seite 58: Eingriffschalter

    Steps 1. Slide the power-supply unit into the chassis until the securing tab snaps into position. 2. Replace the three (#6-32) screws to secure the power-supply unit to the chassis. 3. Route the power cable through the routing guides on the chassis and connect the power cables to their respective connectors on the system board.

  • Seite 59: Installieren Des Eingriffsschalters

    Schritte 1. Trennen Sie das Kabel des Eingriffschalters vom Anschluss auf der Systemplatine. 2. Schieben Sie den Eingriffsschalter aus dem Gehäuse. Installieren des Eingriffsschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 60: Optionale E/A-Module (Typ C/Hdmi/Vga/Dp/Seriell)

    Schritte 1. Setzen Sie den Eingriffsschalter in den Steckplatz ein und schieben Sie den Schalter, um ihn im Steckplatz zu befestigen. 2. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. Installieren Sie den Lüfterkanal. 2.

  • Seite 61: Installing Optional I/O Modules (Type-C/Hdmi/Vga/Dp/Serial)

    Schritte 1. Entfernen Sie die zwei M3x3-Schrauben, mit denen das optionale E/A-Modul am Computergehäuse befestigt ist. 2. Trennen Sie das E/A-Modul vom Anschluss auf der Systemplatine. 3. Entfernen Sie das E/A-Modul aus dem Computer. Installing optional I/O modules (Type-C/HDMI/VGA/DP/ Serial) Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure.
  • Seite 62 Ausbau und Wiedereinbau...
  • Seite 63 Ausbau und Wiedereinbau...
  • Seite 64 Steps 1. To remove the dummy metal bracket, insert a flathead screwdriver in the hole of the bracket, push the bracket to release the bracket, and then lift the bracket out from the system. 2. Insert the optional I/O module (Type-C/HDMI/VGA/DP/Serial) into its slot from the inside of your computer. 3.

  • Seite 65: Systemplatine

    Systemplatine Removing the system board Prerequisites 1. Follow the procedure in before working inside your computer. NOTE: Your computer’s Service Tag is stored in the system board. You must enter the Service Tag in the BIOS setup program after you replace the system board. NOTE: Replacing the system board removes any changes that you have made to the BIOS using the BIOS setup program.
  • Seite 66 Ausbau und Wiedereinbau...
  • Seite 67 Steps 1. Remove the two (#6-32) screws that secure the front I/O-bracket to the chassis. 2. Slide and remove the front I/O-bracket from the chassis. 3. Disconnect all the cables that are connected to the system board. 4. Remove the M.2 card standoff (#6-32) screw and eight (#6-32) screws that secure the system board to the chassis. Ausbau und Wiedereinbau...

  • Seite 68: Installing The System Board

    5. Lift the system board at an angle and remove the system board off the chassis. Installing the system board Prerequisites If you are replacing a component, remove the existing component before performing the installation procedure. About this task The following images indicate the location of the system board and provides a visual representation of the installation procedure. Ausbau und Wiedereinbau...
  • Seite 69 Ausbau und Wiedereinbau...
  • Seite 70 Steps 1. Slide the front I/O-ports on the system board into the front I/O-slots on the chassis and align the screw holes on the system board with the screw holes on the chassis. 2. Replace the M.2 card standoff (#6-32) screw and eight (#6-32) screws that secure the system board to the chassis. 3.
  • Seite 71 4. Align the front I/O-bracket with the slots on the chassis. 5. Replace the two (#6-32) screws to secure the front I/O-bracket to the chassis. Next steps 1. Install the processor. 2. Install the processor fan and heat-sink assembly. 3. Install the coin-cell battery.

  • Seite 72: Fehlerbehebung

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: •...
  • Seite 73 Table 7. Diagnostic LED behavior(continued) Blinking pattern Amber White Problem description Suggested resolution CPU failure • Run the Intel CPU diagnostics tools. • If problem persists, replace the system board. System board failure (included • Flash latest BIOS version BIOS corruption or ROM error) •...

  • Seite 74: Diagnose-Fehlermeldungen

    Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
  • Seite 75 Computer herunter, installieren Sie das Festplattenlaufwerk erneut und starten Sie den Computer neu. Führen Sie die Festplattenlaufwerk-Tests (Hard Disk Drive- Tests) von Dell Diagnostics aus. HARD-DISK DRIVE CONTROLLER FAILURE 0 Das Festplattenlaufwerk reagiert nicht auf die Befehle des Computers.
  • Seite 76 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.

  • Seite 77: Systemfehlermeldungen

    Wenn das Problem weiterhin besteht, versuchen Sie, die Daten wiederherzustellen, indem Sie das System-Setup-Programm aufrufen und das Programm anschließend sofort beenden. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK STOPPED Die Reservebatterie, mit der die Systemkonfigurationseinstellungen unterstützt werden, muss unter Umständen wieder aufgeladen...

  • Seite 78: Ein- Und Ausschalten Des Wlan

    NOTICE - Hard Drive SELF MONITORING SYSTEM has SMART-Fehler, möglicherweise ein Festplattenfehler. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem.

  • Seite 79: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
