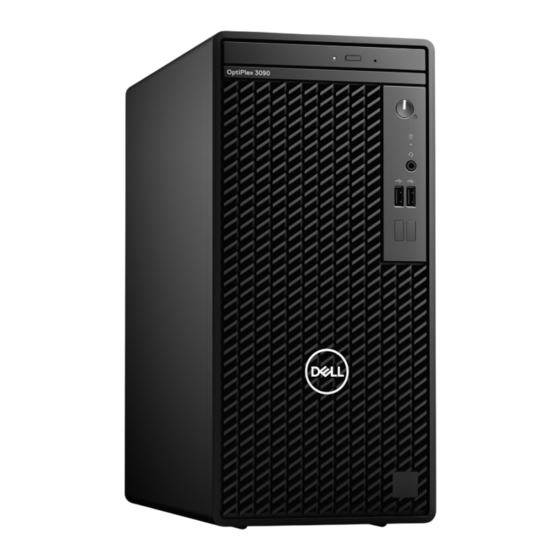

Dell OptiPlex 3090 Tower Servicehandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 3090 Tower:
- Einrichtung und technische daten (25 Seiten)
Verwandte Anleitungen für Dell OptiPlex 3090 Tower
Inhaltszusammenfassung für Dell OptiPlex 3090 Tower
- Seite 1 OptiPlex 3090 Tower Service-Handbuch Vorschriftenmodell: D29M Vorschriftentyp: D29M001 Oktober 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten an Komponenten im Inneren des Computers............6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................7 ESD-Service-Kit................................8 Transport empfindlicher Komponenten........................9 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 Kapitel 2: Entfernen und Einbauen von Komponenten............... - Seite 4 Entfernen der Grafikkarte.............................34 Installieren der Grafikkarte............................34 Grafikprozessor (GPU)...............................35 Entfernen des Grafikprozessors ohne externes Netzteil..................35 Einbauen des Grafikprozessors ohne externes Netzteil................... 36 Knopfzellenbatterie................................38 Entfernen der Knopfzellenbatterie..........................38 Einsetzen der Knopfzellenbatterie..........................38 WLAN-Karte..................................39 Entfernen der WLAN-Karte............................39 Einbauen der WLAN-Karte............................40 Flaches optisches Laufwerk...............................42 Entfernen des flachen optischen Laufwerks......................42 Einbauen des flachen optischen Laufwerks.......................
- Seite 5 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............83 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............83 Verhalten der Diagnose-LED..............................84 Wiederherstellen des Betriebssystems..........................85 Zurücksetzen der Echtzeituhr (RTC)..........................86 Sicherungsmedien und Wiederherstellungsoptionen...................... 86 Ein- und Ausschalten des WLAN............................86 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............87 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere... -
Seite 8: Esd-Service-Kit
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 9: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 10: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●... -
Seite 11: Seitenabdeckung
Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung 3,5 Zoll Laufwerk #6-32 Systemplatine #6-32 Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Entfernen Sie das Sicherheitskabel vom Sicherheitskabeleinschub (falls vorhanden). Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Seitenabdeckung und stellen das Verfahren zum Entfernen bildlich dar. -
Seite 12: Anbringen Der Seitenabdeckung
Schritte 1. Lösen Sie die Flügelschraube (#6-32), mit der die Seitenabdeckung am Computer befestigt ist. 2. Schieben Sie die Seitenabdeckung zur Rückseite des Computers und heben Sie die Abdeckung vorsichtig vom Computer ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 13 Schritte 1. Machen Sie den Steckplatz für die Seitenabdeckung in Ihrem Computer ausfindig. 2. Richten Sie die Laschen der Seitenabdeckung an den Schlitzen am Gehäuse aus. 3. Schieben Sie die Seitenabdeckung in Richtung der Vorderseite des Computers, um sie einzubauen. 4.
-
Seite 14: Frontverkleidung
Frontverkleidung Entfernen der Frontblende Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 15: Lüfterverkleidung
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Installationsverfahren bildlich dar. Schritte 1. Positionieren Sie die Frontblende so, dass die Laschen der Blende mit den Schlitzen am Gehäuse ausgerichtet sind. 2. Drücken Sie auf die Blende, bis die Laschen einrasten. Nächste Schritte 1. -
Seite 16: Installieren Des Lüfterkanals
Schritte 1. Drücken Sie auf die Haltelaschen auf beiden Seiten des Lüfterkanals, um sie zu lösen. 2. Ziehen Sie den Lüfterkanal und entfernen Sie ihn vom Computer. Installieren des Lüfterkanals Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 17: 2,5-Zoll-Festplattenbaugruppe
Schritte 1. Positionieren Sie den Lüfterkanal, um ihn an den Schlitzen am Computergehäuse auszurichten. 2. Drücken Sie den Lüfterkanal an, bis er einrastet. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 18: Entfernen Der 2,5''-Festplattenhalterung
Schritte 1. Trennen Sie die Daten- und Stromkabel der Festplatte von den Anschlüssen am 2,5-Zoll-Festplattenlaufwerkmodul. 2. Drücken Sie auf die Freigabelaschen an den Seiten der Festplattenlaufwerkhalterung, um Sie aus den Schlitzen am Computergehäuse zu lösen. 3. Neigen Sie die Festplattenbaugruppe leicht schräg. 4. -
Seite 19: Einbauen Der 2,5''-Festplattenhalterung
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 2,5''-Festplattenhalterung und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die beiden Schrauben (M3x3.5), mit denen das erste Festplattenlaufwerk an der Festplattenlaufwerk-Metallhalterung befestigt ist. 2. Schieben und heben Sie die Festplatte aus der Festplattenlaufwerkhalterung aus Metall. 3. - Seite 20 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der 2,5''-Zoll-Festplattenhalterung und bietet eine visuelle Darstellung des Einbauverfahrens. Schritte 1. Setzen Sie die erste Festplatte in die metallene Festplattenhalterung ein und richten Sie die Steckplätze an der Halterung mit den Steckplätzen an der Festplatte aus.
-
Seite 21: Einbauen Der 2,5-Zoll-Festplattenbaugruppe
Einbauen der 2,5-Zoll-Festplattenbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der 2,5-Zoll-Festplattenbaugruppe und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 22: 3,5-Zoll-Festplattenlaufwerk
3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. 3,5-Zoll-Festplattenlaufwerk Entfernen des 3,5-Zoll-Festplattenlaufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. -
Seite 23: Ssd-Laufwerk
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des 3,5-Zoll-Festplattenlaufwerks und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Halten Sie die 3,5''-Festplatte gegen das Gehäuse und richten Sie die vier (#6 32)-Dichtungsschrauben an der Festplatte an den Schraubenbohrungen des Gehäuses aus. -
Seite 24: Einbauen Des M.2-2230-Pcie-Ssd-Laufwerks
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 25: Entfernen Des M.2 2280-Pcie-Ssd-Laufwerks
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Anschluss aus. 2. Schieben Sie das SSD-Laufwerk in einem 45°-Winkel in den Steckplatz auf der Systemplatine ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2230-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 26: Einbauen Des M.2 2280-Pcie-Ssd-Laufwerks
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2 2280-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 27: Speichermodule
Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Anschluss aus. 2. Schieben Sie das SSD-Laufwerk in einem 45°-Winkel in den Steckplatz auf der Systemplatine ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1. -
Seite 28: Einsetzen Der Speichermodule
Schritte 1. Ziehen Sie die Sicherungsklammern von beiden Seiten des Speichermoduls weg, bis es herausspringt. 2. Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 29: Prozessorlüfter Und Kühlkörperbaugruppe
Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1. -
Seite 30: Installieren Des Prozessorlüfters Und Der Kühlkörperbaugruppe
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Prozessorlüfter- und Kühlkörperbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Kabel des Prozessorlüfters vom Anschluss auf der Systemplatine. 2. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Prozessorlüfter und die Kühlkörperbaugruppe an der Systemplatine befestigt werden. -
Seite 31: Prozessor
Schritte 1. Richten Sie die Schraubenbohrungen der Prozessorlüfter- und Kühlkörperbaugruppe an den Schraubenbohrung der Systemplatine aus. 2. Ziehen Sie die vier unverlierbaren Schrauben fest, mit denen der Prozessorlüfter und die Kühlkörperbaugruppe an der Systemplatine befestigt werden. 3. Schließen Sie das Prozessorlüfterkabel am Anschluss auf der Systemplatine an. Nächste Schritte 1. -
Seite 32: Einbauen Des Prozessors
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Drücken Sie den Entriegelungshebel nach unten und schieben Sie ihn vom Prozessor weg, um ihn aus der Sicherungslasche zu lösen. 2. - Seite 33 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Prozessors und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. 2. Richten Sie die Kerben des Prozessors auf die Laschen am Prozessorsockel aus und setzen Sie den Prozessor in den Prozessorsockel ein.
-
Seite 34: Grafikkarte
Grafikkarte Entfernen der Grafikkarte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den Lüfterkanal. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. -
Seite 35: Grafikprozessor (Gpu)
Schritte 1. Richten Sie die Grafikkarte an dem PCI-Express-Kartenanschluss auf der Systemplatine aus. 2. Schließen Sie die Grafikkarte mithilfe des Führungsstifts im Anschluss an und drücken Sie sie fest nach unten. Stellen Sie den einwandfreien Sitz der Karte sicher. 3. Heben Sie die Zuglasche an, um die PCIe-Klappe zu schließen. Nächste Schritte 1. -
Seite 36: Einbauen Des Grafikprozessors Ohne Externes Netzteil
2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den Lüfterkanal. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Grafikprozessors ohne externes Netzteil und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Heben Sie die Zuglasche an, um die PCIe-Klappe zu öffnen. 2. - Seite 37 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Grafikprozessors ohne externes Netzteil und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Richten Sie den Grafikprozessor ohne externes Netzteil an dem PCI-Express-Kartenanschluss auf der Systemplatine aus. 2. Positionieren Sie den Grafikprozessor ohne externes Netzteil mithilfe des Führungsstifts am Anschluss und drücken Sie ihn fest nach unten.
-
Seite 38: Knopfzellenbatterie
Knopfzellenbatterie Entfernen der Knopfzellenbatterie Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den Lüfterkanal. 4. Entfernen Sie den Grafikprozessor ohne externes Netzteil. ANMERKUNG: Dieser Schritt ist nur dann erforderlich, wenn das System mit einem Grafikprozessor ohne externes Netzteil konfiguriert ist. -
Seite 39: Wlan-Karte
Schritte 1. Fügen Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben ein und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. 2. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Nächste Schritte 1. -
Seite 40: Einbauen Der Wlan-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die WLAN-Karte an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 41 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.
-
Seite 42: Flaches Optisches Laufwerk
4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Flaches optisches Laufwerk Entfernen des flachen optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 43: Halterung Des Flachen Optischen Laufwerks
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des flachen optischen Laufwerks und stellen das Verfahren zum Einbauen bildlich dar. Schritte 1. Setzen Sie die flache ODD-Baugruppe in den Steckplatz des optischen Laufwerks ein. 2. Schieben Sie die flache ODD-Baugruppe, bis sie einrastet. 3. -
Seite 44: Einbauen Der Halterung Des Flachen Optischen Laufwerks
Schritte 1. Hebeln Sie die Halterung des flachen optischen Laufwerks aus dem Steckplatz am optischen Laufwerk heraus. 2. Lösen Sie die Halterung des flachen optischen Laufwerks vom optischen Laufwerk. Einbauen der Halterung des flachen optischen Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 45: Lautsprecher
3. Bringen Sie die Seitenabdeckung 4. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 46: Netzschalter
Schritte 1. Drücken und schieben Sie den Lautsprecher in den Steckplatz am Gehäuse, bis er einrastet. 2. Führen Sie das Lautsprecherkabel durch die Kabelführung am Gehäuse. 3. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Nächste Schritte 1. -
Seite 47: Einbauen Des Netzschalters
Schritte 1. Ziehen Sie das Netzschalter-Kabel vom Anschluss auf der Systemplatine ab. 2. Drücken Sie auf die Freigabelaschen am Netzschalter und schieben Sie das Netzschalterkabel über die Vorderseite aus dem Computer heraus. 3. Ziehen Sie das Netzschalterkabel aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 48: Netzteil
Schritte 1. Führen Sie das Netzschalterkabel in den Steckplatz an der Vorderseite des Computers ein und drücken Sie oben auf den Netzschalter, bis er mit einem Klicken im Gehäuse einrastet. 2. Richten Sie das Kabel des Netzschalters aus und schließen Sie es an den Anschluss auf der Systemplatine an. Nächste Schritte 1. - Seite 49 Entfernen und Einbauen von Komponenten...
-
Seite 50: Installieren Der Stromversorgungseinheit
Schritte 1. Legen Sie den Computer auf die rechte Seite. 2. Trennen Sie die Stromkabel von der Systemplatine und entfernen Sie sie aus den Kabelführungen am Gehäuse. 3. Entfernen Sie die drei Schrauben (#6-32), mit denen das Netzteil am Gehäuse befestigt ist. 4. - Seite 51 Entfernen und Einbauen von Komponenten...
-
Seite 52: Eingriffschalter
Schritte 1. Schieben Sie das Netzteil in das Gehäuses, bis die Sicherungslasche einrastet. 2. Bringen Sie die drei Schrauben (#6-32) wieder an, mit denen das Netzteil am Gehäuse befestigt ist. 3. Verlegen Sie das Stromkabel durch die Kabelführungen am Gehäuse und verbinden Sie das Stromkabel mit den entsprechenden Anschlüssen auf der Systemplatine. -
Seite 53: Installieren Des Eingriffsschalters
Schritte 1. Trennen Sie das Kabel des Eingriffschalters vom Anschluss auf der Systemplatine. 2. Schieben Sie den Eingriffsschalter aus dem Gehäuse. Installieren des Eingriffsschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 54: Optionale I/O-Module (Hdmi/Vga/Dp/Seriell)
Schritte 1. Setzen Sie den Eingriffsschalter in den Steckplatz ein und schieben Sie den Schalter, um ihn im Steckplatz zu befestigen. 2. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. Installieren Sie den Lüfterkanal. 2. - Seite 55 Entfernen und Einbauen von Komponenten...
- Seite 56 Entfernen und Einbauen von Komponenten...
-
Seite 57: Installieren Optionaler I/O-Module (Hdmi/Vga/Dp/Seriell)
Schritte 1. Entfernen Sie die zwei M3x3-Schrauben, mit denen das optionale E/A-Modul am Computergehäuse befestigt ist. 2. Trennen Sie das E/A-Modul vom Anschluss auf der Systemplatine. 3. Entfernen Sie das E/A-Modul aus dem Computer. Installieren optionaler I/O-Module (HDMI/VGA/DP/Seriell) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 58 Entfernen und Einbauen von Komponenten...
- Seite 59 Entfernen und Einbauen von Komponenten...
- Seite 60 Schritte 1. Um die Dummy-Metallhalterung zu entfernen, führen Sie einen Schlitzschraubendreher in die Öffnung der Halterung ein, drücken Sie die Halterung, um sie zu lösen, und heben Sie die Halterung dann aus dem System heraus. ANMERKUNG: Dieser Schritt gilt nur für das Upgrade eines Systems, das zuvor keinen optionalen I/O-Port aufwies. 2.
-
Seite 61: Systemplatine
Systemplatine Systemplatine entfernen Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Hauptplatine. Sie müssen die Service-Tag- Nummer nach dem Wiedereinbauen der Hauptplatine im BIOS-Setup eingeben. ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. - Seite 62 Entfernen und Einbauen von Komponenten...
- Seite 63 Schritte 1. Entfernen Sie die zwei Schrauben (#6-32), mit denen die I/O-Halterung am Gehäuse befestigt ist. 2. Schieben und entfernen Sie die vordere I/O-Halterung aus dem Gehäuse. 3. Trennen Sie alle Kabel, die mit der Systemplatine verbunden sind. Entfernen und Einbauen von Komponenten...
-
Seite 64: Systemplatine Installieren
4. Entfernen Sie die Abstandshalterschraube (#6-32) der M.2-Karte und die acht Schrauben (#6-32), mit denen die Systemplatine am Gehäuse befestigt ist. 5. Heben Sie die Hauptplatine schräg an und nehmen Sie sie aus dem Gehäuse. Systemplatine installieren Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 65 Entfernen und Einbauen von Komponenten...
- Seite 66 Schritte 1. Schieben Sie die vorderen E/A-Anschlüsse auf der Systemplatine in die vorderen Steckplätze des E/A-Gehäuses und richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen am Gehäuse aus. 2. Bringen Sie die Abstandshalterschraube (#6-32) der M.2-Karte und die acht Schrauben (#6-32) wieder an, mit denen die Systemplatine am Gehäuse befestigt wird.
- Seite 67 3. Verlegen Sie alle Kabel und schließen Sie sie an den Anschlüssen auf der Systemplatine an. 4. Richten Sie die vordere E/A-Halterung auf die Aussparungen am Gehäuse aus. 5. Bringen Sie die zwei Schrauben (#6-32) wieder an, mit denen die vordere I/O-Halterung am Gehäuse befestigt wird. Nächste Schritte 1.
-
Seite 68: Kapitel 3: Treiber Und Downloads
Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads... -
Seite 69: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 70: Einmaliges Startmenü
Tabelle 3. Navigationstasten (fortgesetzt) Tasten Navigation <Esc> Wechselt zur vorherigen Seite, bis das Hauptfenster angezeigt wird. Durch Drücken der Esc-Taste im Hauptfenster wird eine Meldung angezeigt, die Sie auffordert, alle nicht gespeicherten Änderungen zu speichern. Anschließend wird das System neu gestartet. -
Seite 71: Systeminformationen
Tabelle 4. Allgemein (fortgesetzt) Option Beschreibung UEFI Boot Path Security Mit dieser Option können Sie steuern, ob Benutzer beim Starten eines UEFI-Startpfads aus dem F12-Systemstartmenü aufgefordert werden, ein Administratorpasswort einzugeben. Date/Time Ermöglicht das Einstellen von Datum- und Uhrzeiteinstellungen. Änderungen an Systemdatum und -zeit werden sofort wirksam. -
Seite 72: Bildschirm Optionen
Tabelle 5. Systemkonfiguration (fortgesetzt) Option Beschreibung ● Deaktiviert ● 15 Tage ● 30 Tage ● 60 Tage ● 90 Tage ● 120 Tage ● 150 Tage ● 180 Tage Bildschirm Optionen Tabelle 6. Video Option Beschreibung Primary Display Ermöglicht die Auswahl des primären Displays, wenn mehrere Controller im System verfügbar sind. ●... -
Seite 73: Optionen Für „Secure Boot" (Sicherer Start)
Tabelle 7. Security (Sicherheit) (fortgesetzt) Option Beschreibung BIOS-Aktualisierungen über Dienste wie Microsoft Windows Update und Linux Vendor Firmware Service (LVFS). TPM 2.0 Security Hiermit können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) für das Betriebssystem sichtbar ist. ●... -
Seite 74: Intel Software Guard Extensions-Optionen
Tabelle 8. Sicherer Start (fortgesetzt) Option Beschreibung ● PK (Standardeinstellung) ● KEK ● db ● dbx Bei aktivierter Option Custom Mode (Benutzerdefinierter Modus) werden die relevanten Optionen für PK, KEK, db und dbx angezeigt. Die Optionen sind: ● Save to File (In Datei speichern) – Speichert den Schlüssel in einer vom Benutzer ausgewählten Datei ●... -
Seite 75: Energieverwaltung
Tabelle 10. Performance (Leistung) (fortgesetzt) Option Beschreibung Intel SpeedStep Ermöglicht das Aktivieren oder Deaktivieren des Intel SpeedStep- Modus für den Prozessor. ● Enable Intel SpeedStep (Intel SpeedStep aktivieren) Diese Option ist standardmäßig aktiviert. C-States Control Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen Prozessor-Ruhezustände. -
Seite 76: Post-Funktionsweise
Tabelle 11. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung Wake on LAN/WWAN Mit dieser Option kann der ausgeschaltete Computer durch ein spezielles LAN-Signal hochgefahren werden. Diese Funktion ist nur wirksam, wenn der Computer an die Netzstromversorgung angeschlossen ist. ● Deaktiviert (Deaktiviert) – Das System darf nicht über spezielle LAN-Signale hochgefahren werden, wenn es ein Reaktivierungssignal von einem LAN oder WLAN empfängt. -
Seite 77: Unterstützung Der Virtualisierung
Unterstützung der Virtualisierung Tabelle 13. Virtualization Support (Virtualisierungsunterstützung) Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualisierungstechnik nutzen kann. ● Enable Intel Virtualization Technology (Intel Virtualisierungstechnik aktivieren) Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der zusätzlichen Hardware-Funktionen, die von der Intel Virtualisierungstechnik für direkte E/A bereitgestellt werden, durch den VMM (Virtual Machine... -
Seite 78: Systemprotokolle
Tabelle 15. Maintenance (Wartung) (fortgesetzt) Option Beschreibung ANMERKUNG: Das Feld BIOS Recovery from Hard Drive muss aktiviert sein. Always Perform Integrity Check: Führt die Integritätsprüfung bei jedem Systemstart aus. First Power On Date Ermöglicht Ihnen das Einstellen des Besitzdatums. Die Option Set Ownership Date ist standardmäßig nicht ausgewählt. -
Seite 79: Aktualisieren Des Bios
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 80: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 81: System- Und Setup-Kennwort
System- und Setup-Kennwort Tabelle 18. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. -
Seite 82: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für... -
Seite 83: Kapitel 5: Fehlerbehebung
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●... -
Seite 84: Verhalten Der Diagnose-Led
Verhalten der Diagnose-LED Tabelle 19. Verhalten der Diagnose-LED Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Nicht behebbarer SPI-Flash- Führen Sie das Tool Dell Fehler SupportAssist/Dell Diagnostics aus. CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. -
Seite 85: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 86: Zurücksetzen Der Echtzeituhr (Rtc)
Klicken Sie auf SupportAssist und klicken Sie dann auf SupportAssist OS Recovery. Zurücksetzen der Echtzeituhr (RTC) Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie oder der Servicetechniker die Dell Systeme wiederherstellen, wenn Szenarien wie Kein POST/Kein Strom/Kein Start auftreten. Das Zurücksetzen der Echtzeituhr mit Legacy-Jumper wurde auf diesen Modellen stillgelegt. -
Seite 87: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
