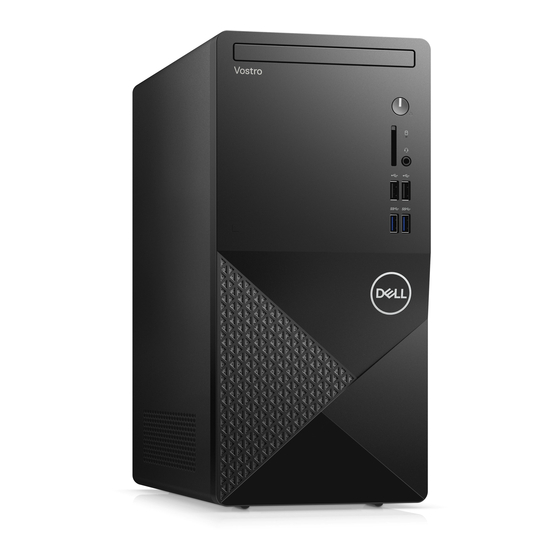

Dell Vostro 3888 Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. PCs
  5. Vostro 3888
  6. Serviceanleitung
Dell Vostro 3888 Serviceanleitung

Dell Vostro 3888 Serviceanleitung

Vorschau ausblenden Andere Handbücher für Vostro 3888:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Vostro 3888
Service Manual
1
Regulatory Model: D29M
Regulatory Type: D29M002
May 2020
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Vostro 3888

Inhaltszusammenfassung für Dell Vostro 3888

  • Seite 1 Vostro 3888 Service Manual Regulatory Model: D29M Regulatory Type: D29M002 May 2020 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 4: Vor Der Arbeit An Komponenten Im Innern Des Computers

    ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby-Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt...

  • Seite 5: Schutz Vor Elektrostatischer Entladung

    Produktlebensdauer). Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 6: Esd-Schutz - Zusammenfassung

    Ihre Hand, auf die ESD-Matte, ins System oder in einen antistatischen Beutel. ● Transport von empfindlichen Komponenten: Wenn empfindliche ESD-Komponenten, wie z. B. Ersatzteile oder Teile, die an Dell zurückgesendet werden sollen, transportiert werden, ist es äußerst wichtig, diese Teile für den sicheren Transport in antistatischen Beuteln zu platzieren.

  • Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Nach der Arbeit an Komponenten im Inneren des Computers Info über diese Aufgabe Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. Schritte 1. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem Computer.

  • Seite 8: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. DDR4 DDR4-Speicher (Double Data Rate der vierten Generation) ist der schnellere Nachfolger der DDR2- und DDR3-Technologie und ermöglicht bis zu 512 GB Kapazität im Vergleich zu der maximalen Kapazität von 128 GB pro DIMM beim DDR3-Speicher. Synchroner DDR4-Speicher (Dynamic Random-Access) ist mit einer anderen Passung versehen als SDRAM und DDR.

  • Seite 9: Usb-Funktionen

    Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern auf dem System wird der neue ON-FLASH-FLASH- oder ON-FLASH-ON-Fehlercode angezeigt. Wenn alle Speicher ausfallen, lässt sich das LCD-Display nicht einschalten. Beheben Sie mögliche Speicherfehler, indem Sie funktionierende Speichermodule in Speicheranschlüssen an der Unterseite des Systems oder unter der Tastatur ausprobieren, wie in einigen tragbaren Systemen.
  • Seite 10 Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full-Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 11: Vorteile Von Displayport Gegenüber Usb-Typ C

    Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 /USB-3.1 Gen 1 gibt neue physische Verbindungen an. Daher profitieren neue Kabel von den höheren Geschwindigkeitsmöglichkeiten des neuen Protokolls.

  • Seite 12: Hdmi 2.0-Funktionen

    HDMI 2.0 Dieser Abschnitt erläutert die HDMI 2.0-Schnittstelle und ihre Funktionen zusammen mit den Vorteilen. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/Videoschnittstelle. HDMI bietet eine Schnittstelle zwischen einer kompatiblen digitalen Audio-/Videoquelle, wie z. B. einem DVD-Player oder einem A/V-Receiver und einem kompatiblen digitalen Audio- und/oder Videobildschirm, wie z.

  • Seite 13: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: ● Kreuzschlitzschraubendreher Nr. 0 ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ● Kunststoffstift – empfohlen für Kundendiensttechniker ● T-30-Torx-Schraubenzieher Schraubenliste Die folgende Tabelle zeigt die Schraubenliste und die Abbildungen für verschiedene Komponenten: ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren.

  • Seite 14: Entfernen Der Seitenabdeckung

    Tabelle 2. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Abbildung 2,5 Zoll Festplattenlaufwerkhalterung M3x3.5 3,5 Zoll Laufwerk #6-32 Hauptplatine #6-32 M2x4 Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Entfernen Sie das Sicherheitskabel vom Sicherheitskabeleinschub (falls vorhanden).

  • Seite 15: Anbringen Der Seitenabdeckung

    3. Schieben Sie die Seitenabdeckung zur Vorderseite des Computers und heben Sie die Abdeckung vorsichtig vom Computer Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Ausbau und Wiedereinbau...
  • Seite 16 Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Seitenabdeckungen und stellt das Verfahren zum Anbringen bildlich dar. Schritte 1. Machen Sie den Steckplatz für die Seitenabdeckung in Ihrem Computer ausfindig. 2. Richten Sie die Seitenabdeckung am Computer aus und schieben Sie die Abdeckung in Richtung der Rückseite des Computers, um sie zu installieren.

  • Seite 17: Entfernen Der Frontblende

    Nächste Schritte 1. Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer. Frontverkleidung Entfernen der Frontblende Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 18: Installieren Der Frontblende

    Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Frontblende und stellen das Installationsverfahren bildlich dar. Schritte 1. Positionieren Sie die Frontblende so, dass die Laschenhalterungen der Blende mit den Schlitzen am Systemgehäuse ausgerichtet sind.

  • Seite 19: Installieren Des Lüfterkanals

    Lüfterkanal Entfernen des Lüfterkanals Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfterkanals und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 20: Festplattenbaugruppe

    2. Drücken Sie den Lüfterkanal an, bis er einrastet. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Ihrem Computer. Festplattenbaugruppe Entfernen der primären 2,5-Zoll- Festplattenbaugruppe Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2.

  • Seite 21: Einbauen Der Primären 2,5-Zoll- Festplattenbaugruppe

    ANMERKUNG: Notieren Sie sich die Ausrichtung des Festplattenlaufwerks, so dass Sie es korrekt wieder einsetzen können. Einbauen der primären 2,5-Zoll- Festplattenbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der 2,5-Zoll- Festplatte und bietet eine visuelle Darstellung des Installationsverfahrens.

  • Seite 22: Entfernen Der 2,5-Zoll- Festplattenlaufwerkhalterung

    Schritte 1. Setzen Sie die Festplattenbaugruppe in den Steckplatz am Computer ein, bis sie einrastet. 2. Für die 2,5-Zoll- Festplatte, die als primär festgelegt ist, verbinden Sie das blaue Datenkabel der Festplatte und das Stromversorgungskabel mit den Anschlüssen auf der 2,5-Zoll- Festplatte. Nächste Schritte 1.

  • Seite 23: Einbauen Der 2,5-Zoll- Festplattenlaufwerkhalterung

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 2,5-Zoll-Festplattenhalterung und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die beiden Schrauben (M3x3.5), mit denen das erste Festplattenlaufwerk an der Festplattenlaufwerk- Metallhalterung befestigt ist. 2.
  • Seite 24 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Festplattengehäuses und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Setzen Sie das erste Festplattenlaufwerk in die metallene Festplattenlaufwerkhalterung ein und richten Sie die Aussparungen an der Halterung mit den Schlitzen am Festplattenlaufwerk aus. 2.

  • Seite 25: Einbauen Der 3,5-Zoll- Festplatte

    3,5-Zoll-Festplattenlaufwerk Entfernen der 3,5-Zoll- Festplatte Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der 3,5-Zoll- Festplattenbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 26 Schritte 1. Setzen Sie die 3,5-Zoll- Festplattenbaugruppe in das Laufwerksgehäuse ein. 2. Richten Sie die Festplattenbaugruppe auf die Laschen am Gehäuse aus. 3. Bringen Sie die vier 6x32-Schrauben wieder an, um die 3,5-Festplatte zu befestigen. 4. Verlegen Sie das Stromkabel und das Datenkabel durch die Kabelführungen auf der Festplattenbaugruppe und verbinden Sie die Kabel mit dem Festplattenlaufwerk.
  • Seite 27 Schritte 1. Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 28 Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Anschluss aus. 2. Schieben Sie das SSD-Laufwerk in einem 45°-Winkel in den Steckplatz auf der Systemplatine ein. 3. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2-PCIe-Solid-State-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.
  • Seite 29 Schritte 1. Entfernen Sie die Schraube (M2x3), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2280-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 30: Entfernen Der Speichermodule

    Speichermodule Entfernen der Speichermodule Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Speichermodule und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 31: Entfernen Der Prozessorlüfter- Und Kühlkörperbaugruppe

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1.

  • Seite 32: Installieren Des Prozessorlüfters Und Der Kühlkörperbaugruppe

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position von Prozessorlüfter und Kühlkörper und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Kabel des Prozessorlüfters vom Anschluss auf der Systemplatine. 2. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Prozessorlüfter und die Kühlkörperbaugruppe an der Hauptplatine befestigt werden.

  • Seite 33: Entfernen Des Prozessors

    Schritte 1. Richten Sie die Schraubenbohrungen der Prozessorlüfter- und Kühlkörperbaugruppe an den Schraubenbohrung der Systemplatine aus. 2. Ziehen Sie die vier unverlierbaren Schrauben fest, mit denen der Prozessorlüfter und die Kühlkörperbaugruppe an der Systemplatine befestigt werden. 3. Schließen Sie das Prozessorlüfterkabel am Anschluss auf der Systemplatine an. Nächste Schritte 1.

  • Seite 34: Einbauen Des Prozessors

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Drücken Sie den Entriegelungshebel nach unten und schieben Sie ihn vom Prozessor weg, um ihn aus der Sicherungslasche zu lösen.
  • Seite 35 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Prozessors und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. 2. Richten Sie die Stift-1-Ecke des Prozessors mit der Stift-1-Ecke des Prozessorsockels aus und setzen Sie den Prozessor dann in den Prozessorsockel ein.

  • Seite 36: Entfernen Der Grafikkarte

    Grafikkarte Entfernen der Grafikkarte Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 37: Installieren Der Grafikkarte

    Installieren der Grafikkarte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 38: Einbauen Des Grafikprozessors Ohne Externes Netzteil

    Grafikprozessor (GPU) Entfernen des Grafikprozessors ohne externes Netzteil Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Grafikprozessors ohne externes Netzteil und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 39: Einsetzen Der Knopfzellenbatterie

    Knopfzellenbatterie Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Knopfzellenbatterie und stellt das Verfahren zum Einsetzen bildlich dar. Schritte 1.

  • Seite 40: Entfernen Der Wlan-Karte

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Knopfzellenbatterie und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Halterung auf der Systemplatine. 2. Entfernen Sie die Knopfzellenbatterie vom Computer. WLAN-Karte Entfernen der WLAN-Karte Voraussetzungen...

  • Seite 41: Einbauen Der Wlan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WLAN-Karte an der Hauptplatine befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das...
  • Seite 42 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 3. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.

  • Seite 43: Flaches Optisches Laufwerk

    Flaches optisches Laufwerk Entfernen des optischen Laufwerks Voraussetzungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optischen Laufwerks und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 44: Halterung Des Flachen Optischen Laufwerks

    Schritte 1. Setzen Sie die ODD-Baugruppe in den ODD-Steckplatz ein. 2. Schieben Sie die ODD-Baugruppe, bis sie einrastet. 3. Verlegen Sie das Stromkabel und das Datenkabel durch die Kabelführungen und verbinden Sie die Kabel mit dem optischen Laufwerk. Nächste Schritte 1.

  • Seite 45: Einbauen Der Halterung Des Flachen Optischen Laufwerks

    Einbauen der Halterung des flachen optischen Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Halterung des flachen optischen Laufwerks und stellen das Verfahren zum Einbauen bildlich dar.

  • Seite 46: Einbauen Des Netzschalters

    Schritte 1. Trennen Sie das Kabel des Netzschalters vom Anschluss auf der Systemplatine. 2. Drücken Sie auf die Freigabelaschen und schieben Sie den Netzschalter über die Vorderseite aus dem Computer heraus. 3. Ziehen Sie den Netzschalter aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 47 Schritte 1. Setzen Sie den Netzschalter in den Steckplatz an der Vorderseite des Computers ein und drücken Sie ihn, bis er mit einem Klicken einrastet. 2. Richten Sie das Kabel des Netzschalters aus und schließen Sie es an den Anschluss auf der Systemplatine an. Nächste Schritte 1.
  • Seite 48 Ausbau und Wiedereinbau...

  • Seite 49: Installieren Der Stromversorgungseinheit

    Schritte 1. Legen Sie den Computer auf die rechte Seite. 2. Trennen Sie die Stromkabel von der Systemplatine und entfernen Sie sie aus den Kabelführungen am Gehäuse. 3. Entfernen Sie die drei Schrauben (#6-32), mit denen das Netzteil am Gehäuse befestigt ist. 4.
  • Seite 50 Ausbau und Wiedereinbau...

  • Seite 51: Entfernen Des Eingriffsschalters

    Schritte 1. Schieben Sie das Netzteil in das Gehäuses, bis die Sicherungslasche einrastet. 2. Bringen Sie die drei Schrauben (#6-32) wieder an, mit denen das Netzteil am Gehäuse befestigt ist. 3. Verlegen Sie das Stromkabel durch die Kabelführungen am Gehäuse und verbinden Sie das Stromkabel mit den entsprechenden Anschlüssen auf der Systemplatine.

  • Seite 52: Installieren Des Eingriffsschalters

    Schritte 1. Trennen Sie das Kabel des Eingriffschalters vom Anschluss auf der Systemplatine. 2. Schieben Sie den Eingriffsschalter aus dem Gehäuse. Installieren des Eingriffsschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Eingriffsschalters und stellen das Verfahren zum Einbauen bildlich dar.
  • Seite 53 Schritte 1. Setzen Sie den Eingriffsschalter in den Steckplatz ein und schieben Sie den Schalter, um ihn im Steckplatz zu befestigen. 2. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2.
  • Seite 54 7. Entfernen Sie die Knopfzellenbatterie. 8. Entfernen Sie den Prozessorlüfter und den Kühlkörper. 9. Entfernen Sie den Prozessor. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Ausbau und Wiedereinbau...
  • Seite 55 Ausbau und Wiedereinbau...
  • Seite 56 Schritte 1. Lösen Sie die Schraube (#6-32), mit der die vordere E/A-Halterung am Gehäuse befestigt ist. 2. Schieben und entfernen Sie die vordere I/O-Halterung aus dem Gehäuse. 3. Trennen Sie alle Kabel, die mit der Systemplatine verbunden sind. 4. Entfernen Sie die acht Schrauben (#6-32) und (M2x4), mit denen die Systemplatine am Gehäuse befestigt ist. Ausbau und Wiedereinbau...

  • Seite 57: Hauptplatine Installieren

    5. Heben Sie die Hauptplatine schräg an und nehmen Sie sie aus dem Gehäuse. Hauptplatine installieren Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
  • Seite 58 Ausbau und Wiedereinbau...
  • Seite 59 Schritte 1. Schieben Sie die vorderen E/A-Anschlüsse auf der Systemplatine in die vorderen Steckplätze des E/A-Gehäuses und richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen am Gehäuse aus. 2. Bringen Sie die Schraube (M2x4) zur Befestigung der Systemplatine am Gehäuse wieder an. 3.
  • Seite 60 4. Verlegen Sie alle Kabel und schließen Sie sie an den Anschlüssen auf der Systemplatine an. 5. Richten Sie die vordere E/A-Halterung auf die Aussparungen am Gehäuse aus. 6. Bringen Sie die Schraube (#6-32) zur Befestigung der vorderen E/A-Halterung am Gehäuse wieder an. Nächste Schritte 1.

  • Seite 61: Fehlerbehebung

    Fehlerbehebung Zurücksetzen der Echtzeituhr (RTC) Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie oder der Servicetechniker die Dell Inspiron-Systeme wiederherstellen, wenn Szenarien wie Kein POST/Kein Strom/Kein Start auftreten. Das Zurücksetzen der Echtzeituhr mit Legacy-Jumper wurde auf diesen Modellen stillgelegt.

  • Seite 62: Systemdiagnoseanzeigen

    Systemdiagnoseanzeigen Diagnoseanzeige der Stromversorgung Zeigt den Status des Netzteils, der wie folgt lauten kann: ● Aus: Keine Stromversorgung ● Ein: Stromversorgung vorhanden. Anzeigeleuchte des Betriebsschalters Tabelle 5. Betriebsschalter-LED-Status Zustandsanzeige der Systemzustand Beschreibung Betriebsschalter-LED Off (Aus) ● S4 Ruhezustand oder ausgeschaltet. ●...

  • Seite 63: Diagnose-Fehlermeldungen

    Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für DESTINATION DRIVE den Datenträger oder es steht nicht genügend Speicherplatz...
  • Seite 64 Fahren Sie anschließend den Computer herunter, installieren Sie das Festplattenlaufwerk erneut und starten Sie den Computer neu. Führen Sie die Festplattenlaufwerk-Tests (Hard Disk Drive-Tests) von Dell Diagnostics aus. HARD-DISK DRIVE CONTROLLER FAILURE 0 Das Festplattenlaufwerk reagiert nicht auf die Befehle des Computers.
  • Seite 65 Installieren Sie das Betriebssystem neu. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden.

  • Seite 66: Systemfehlermeldungen

    SHUTDOWN FAILURE Möglicherweise arbeitet ein Chip auf der Systemplatine nicht einwandfrei. Führen Sie die System-Set-Überprüfung (System Set) von Dell Diagnostics aus. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK LOST POWER Die Systemkonfigurationseinstellungen sind fehlerhaft.

  • Seite 67: Wiederherstellen Des Betriebssystems

    Dell SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows 10 vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 68: Aktualisieren Des Bios

    Führen Sie die folgenden Schritte aus, um das BIOS zu aktualisieren: Schritte 1. Schalten Sie den Computer ein. 2. Rufen Sie die Website www.dell.com/support auf. 3. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden).

  • Seite 69: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Hilfe erhalten und Kontaktaufnahme mit Dell Selbsthilfe-Ressourcen Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell-Produkten: Tabelle 9. Selbsthilfe-Ressourcen Selbsthilfe-Ressourcen Ort der Ressource Informationen zu Produkten und Dienstleistungen von Dell https://www.dell.com/ Dell Support Tipps Support kontaktieren Geben Sie in der Windows-Suche Contact Support ein und drücken Sie die Eingabetaste.

  • Seite 70: Kontaktaufnahme Mit Dell

    Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrer Region eventuell nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1. Gehen Sie zu https://www.dell.com/support/.
