- Seite 1 Installations- und Gebrauchsanweisung - Deutsch Elektrische Heizung Übersetzung der französischen Originalanleitung More documents on: www.zodiac.com H0360900_REVC - 2020/02...
-
Seite 2: Allgemeine Warnhinweise
WARNHINWEISE ALLGEMEINE WARNHINWEISE • Durch die Nichteinhaltung der Warnhinweise können die Geräte im Schwimmbad beschädigt oder schwere bis tödliche Verletzungen verursacht werden. • Nur ein qualifizierter Fachmann in den betreffenden technischen Bereichen (Elektrik, Hydraulik, Kältetechnik) ist befugt, dieses Verfahren vorzunehmen. Der qualifizierte Techniker muss beim Eingriff am Gerät eine persönliche Schutzausrüstung (z. - Seite 3 WARNMELDUNGEN IN ZUSAMMENHANG MIT ELEKTRISCHEN GERÄTEN • Die Stromversorgung Gerätes muss durch eine eigene Fehlerstromschutzeinrichtung von 30 mA gemäß den am Installationsort geltenden Normen geschützt werden. • Zum Anschluss des Gerätes kein Verlängerungskabel verwenden; es direkt an einen passenden Versorgungsstromkreis anschließen. •...
-
Seite 4: Inhaltsverzeichnis
• Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitteln zu verbreiten oder zu ändern. • Zodiac® entwickelt seine Produkte ständig weiter, um ihre Qualität zu verbessern. Daher können die in diesem Dokument enthaltenen Informationen ohne vorherige Ankündigung geändert werden. -
Seite 5: ❶ Kenndaten

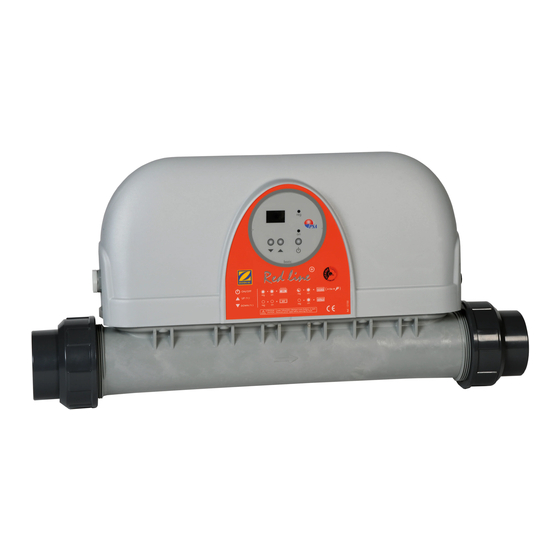

❶ Kenndaten 1.1 I Beschreibung Red Line Anschlussverschraubung Ø63 (x2) Anschluss Ø50 (x2) Dichtung (x2) 1.2 I Technische Daten Red Line Einheit Leistung* Ein-/Dreiphasige Einphasig 230V Stromversorgung Dreiphasig 400V * mit Herstellertoleranz ± 5 % • Schutzart: IP 45 • Betriebsbereich: zwischen 2 °C und 40 °C Wassertemperatur... -
Seite 6: I Abmessungen Und Kennzeichnung
1.3 I Abmessungen und Kennzeichnung Regler Paddelschalter Kabelverschraubung Heizkörper Anschluss ½ PVC- Verbindung Ø 63/50 Thermostat positive Sicherheit Leistungsschütz Versorgungsklemmenleiste Widerstand Tauchhülse + Wassertemperaturfühler Tauchhülse + Messstelle des Sicherheitsthermostats Red Line Gewicht... -
Seite 7: ❷ Installation
Abbildung) wird der Paddelschalter nicht ausgelöst. 2.2 I Hydraulische Anschlüsse • Ein Pfeil auf dem Elektrodurchlauferhitzer zeigt die zu beachtende Richtung des hydraulischen Anschlusses an. V1-V2-V3: Bypassventile : Red Line : Pumpe : Filter 25 cm 25 cm : Wasserpflegesystem •... -
Seite 8: I Elektrische Anschlüsse
• Den festen Sitz des Stromkabels an der Anschlussklemmleiste prüfen. Die Red Line 12 kW sind nur dreiphasig verdrahtet. Die Red Line 3, 6 und 9 kW sind ab Werk für die einphasige Versorgung vorverdrahtet. Zum Umrüsten auf dreiphasige Stromversorgung: Das Etikett von der Klemmleiste abziehen. -
Seite 9: ❸ Bedienung
❸ Bedienung 3.1 I Steuerungsdisplay Kurzer Druck Langer Druck Bestätigung eines Wertes „Ein/Aus“ Navigation und Einstellung der Werte Schnelleinstellung der Werte Leuchtet Bezeichnung Blinkt dauerhaft on Betriebs- Gerät Inaktiv kontrollleuchte eingeschaltet Warten Wasserdurchfluss zu niedrig (unter 5 m³/h) Schwimmbecken hat die Filterung gestoppt reg Heizungs- Heizvorgang... -
Seite 10: ❹ Wartung
❹ Wartung 4.1 I Einwinterung • Das Einwintern ist unerlässlich, denn eine Frostbildung im Elektrodurchlauferhitzer kann schwere Schäden verursachen. In diesem Fall entfällt die Garantie. • Die Regelung ausschalten. • Die Wasserzirkulation abschalten. • Den Elektrodurchlauferhitzer entleeren: - die Ventile 2 und 3 schließen (siehe §"2.2 I Hydraulische Anschlüsse"), falls vorhanden. - die Anschlüsse abschrauben, um den Elektrodurchlauferhitzer zu entleeren, - nachdem der Elektrodurchlauferhitzer entleert wurde, die Anschlüsse wieder lose anschrauben, ohne Dichtheit herzustellen. -
Seite 11: I Schaltplan
5.2 I Schaltplan 5.2.1 Red Line 3-6-9 kW Einphasig und Dreiphasig Stromversorgung 230V-1N-50Hz N-R-S-T Stromversorgung 400V-3N-50Hz Regelthermostat mit digitaler Anzeige Schutzsicherung 3,15 A-T Paddelschalter Beckenwassertemperaturfühler (PTC) Widerstand (die Leistung ist in die Metallschale des Widerstands graviert) Leistungsschütz Thermostat positive Sicherheit (Auslösen bei 63 °C, manuelles Rückstellen) GN-GG Schwarze oder graue Hülle... - Seite 12 5.2.2 Red Line 12 kW Dreiphasig Stromversorgung 230V-1N-50Hz N-R-S-T Stromversorgung 400V-3N-50Hz Regelthermostat mit digitaler Anzeige Schutzsicherung 3,15 A-T Paddelschalter Beckenwassertemperaturfühler (PTC) Widerstand (die Leistung ist in die Metallschale des Widerstands graviert) Leistungsschütz Thermostat positive Sicherheit (Auslösen bei 63 °C, manuelles Rückstellen) GN-GG Schwarze oder graue Hülle...
- Seite 13 Ihr Händler Your retailer Gerätemodell Appliance model Seriennummer Serial number Für weitere Informationen, Produktregistrierung und Kundendienst: For more information, product registration and customer support: www.zodiac.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
