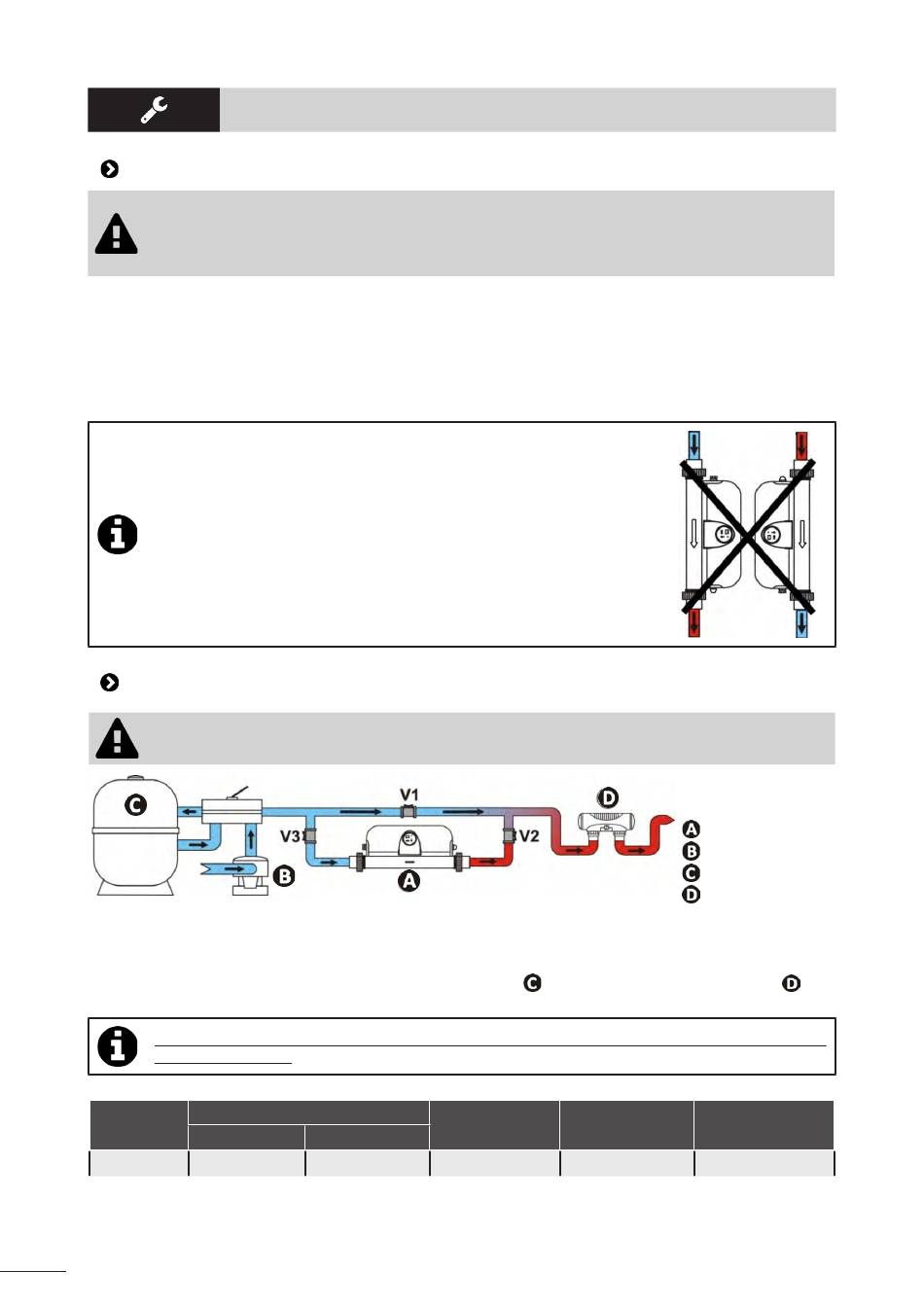

❷ Installation

2.1 I Auswahl des Installationsortes

• Das Gerät muss in einem belüfteten Technikraum installiert werden, der frei von Feuchtigkeit
ist und in dem keine Schwimmbecken-Pflegeprodukte eingelagert sind.
• Das Anbringen eines 90°-Winkels direkt am Eingang und Ausgang der Heizung ist nicht zulässig.
Es muss eine gerade Rohrleitung von mindestens 25 cm vorhanden sein, um ein Schlagen des
Paddels am Paddelschalter zu vermeiden.
• Das Gerät muss horizontal oder vertikal positioniert und durch Rohrleitungen gehalten werden, die auf
jeder Seite des Gerätes mit Rohrschellen befestigt sind.
• Bei vertikaler Einbaulage der Heizung muss die Durchflussrichtung von unten nach oben sein.
• Für eine leichtere Installation und Wartung muss ein Freiraum rund um das Gerät gelassen werden.
• Die Heizung ist vorzugsweise in einer Senke so zu platzieren, dass sie immer mit Wasser gefüllt ist.
• Das Wasserpflegesystem muss in einer Senke nach der Heizung installiert werden, um einen selbstständigen
Rücklauf (z. B. von Chlor) in die Heizung zu vermeiden.
• Die Einbaurichtung ist zu beachten. Bei Nichtbeachtung (siehe
nebenstehende Abbildung) wird der Paddelschalter nicht ausgelöst.
2.2 I Hydraulische Anschlüsse
• Ein Pfeil auf dem Elektrodurchlauferhitzer zeigt die zu beachtende Richtung des hydraulischen
Anschlusses an.
• Der Anschluss kann mit einem PVC-Druckrohr erfolgen:
- direkt, wenn der Durchfluss kleiner als 30 m³/h ist,
- aufgeteilt durch einen Bypass, wenn der Durchfluss größer als 30 m³/h ist,
- am Filterkreislauf des Schwimmbeckens, nach dem Filter
• Prüfen Sie, ob die hydraulischen Anschlüsse festgezogen sind und dass es keine Leckagen gibt.
Es wird empfohlen, die Montage mit einem Bypass durchzuführen, da dies die Wartung des
Gerätes erleichtert.
Druck des Hydraulikkreislaufs
Red Line
Prüfung
3-6-9-12
4 bar
6
25 cm
25 cm
Anschlüsse
Betrieb
2 bar
Ø63 und Ø50
V1-V2-V3:
Bypassventile
: Red Line
: Pumpe
: Filter
: Wasserpflegesystem
und vor dem Wasserpflegesystem
Minimaler
Wasserdurchfluss
Wasserdurchfluss
5 m³/h
.
Maximaler
30 m³/h
