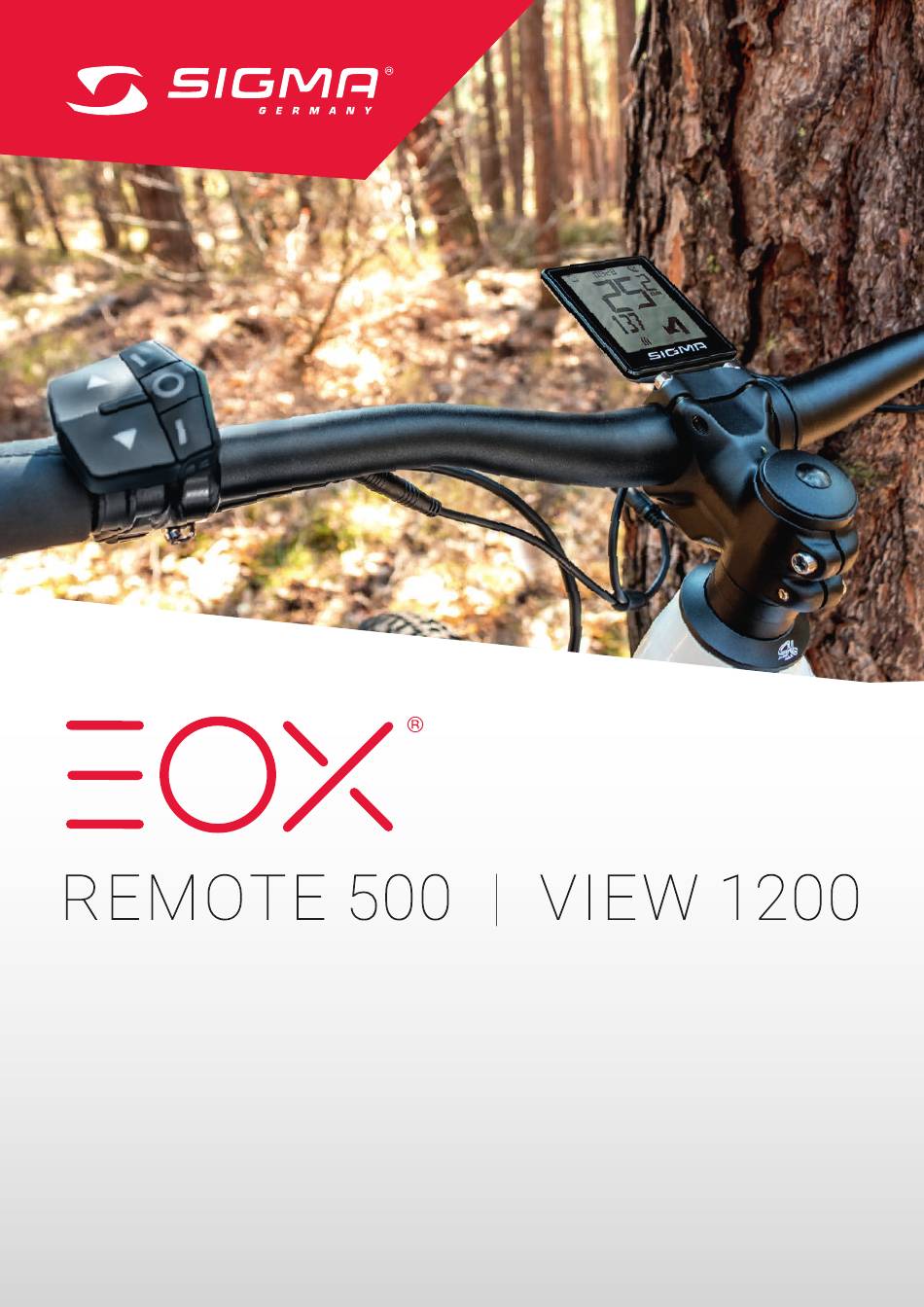

- Seite 1 BEDIENUNGS- UND ANBAUANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Assist mode einstellen Technische Daten 1.2.4 Schiebehilfe aktivieren EOX ANBAU 1.2.5 Lichtmodus wechseln EOX Remote 500 1.2.6 Remote-Bedienung EOX Remote 500 und EOX View 1200 Technische Daten 3.2.1 Fest verkabelt EOX VIEW 1200 3.2.2 Gesteckt Anzeigeelemente EOX APP 2.1.1 Batterieladestand 2.1.2... -
Seite 4: Eox Remote 500
Bedien- und Anzeigeelemente Die EOX REMOTE 500 verfügt über sieben ergonomisch erreichbare Tasten. Diese werden automatisch beleuchtet, wenn es in der Umgebung dunkel wird. Die LED-Leiste besteht aus 9 RGB LEDs und bietet Rückmeldung zu verschiedenen Informationen des E-Bikes P O W E R UN T E R ST ÜT Z U N GSSTU F E HO C H... -
Seite 5: Batterieanzeige
1.1.1 Batterieanzeige − Die EOX REMOTE 500 zeigt über die LED-Anzeige den aktuellen Ladestand der E-Bike-Batterie an. − Es werden fünf Level farblich unterschieden. = LED‘s blinken Laden Entladen 0 - 19 % 100 - 80 % 20 - 39 %... -
Seite 6: Assist Mode Anzeige
1.1.2 Assist Mode Anzeige − Die EOX REMOTE 500 zeigt über die LED-Anzeige den aktuell gewählten Assist Mode an. − Der Assist Mode wird für 2 Sekunden angezeigt, sobald sie ihn mit Hilfe der - oder DOWN - Taste ändern. -
Seite 7: Bedienung
Um das E-Bike anzuschalten, drücken Sie - Taste der EOX REMOTE 500 kurz. P O W ER − Die LED - Leiste der EOX REMOTE 500 schaltet sich an. − Falls ein EOX VIEW 1200 verbunden ist, startet auch das Display automatisch. -
Seite 8: Assist Mode Einstellen
- und die - Taste gleichzeitig gedrückt werden. − Sobald einer der beiden Tasten losgelassen wird, hört die Schiebehilfe auf. − Die Schiebehilfe der EOX REMOTE 500 wurde gemäß EN15194 als funktional sicher zertifiziert. 8 I EOX REMOTE 500 I Bedienung... -
Seite 9: Lichtmodus Wechseln
1.2.5 Lichtmodus wechseln − Durch den integrierten Umgebungslichtsensor kann die EOX REMOTE 500 das Licht des E-Bikes automatisch AN und AUS schalten. − Das Licht kann jederzeit durch Drücken SI NG LE LIGHT Gedrückt -Halten - Taste auch manuell L O NG geschaltet werden. -
Seite 10: Technische Daten
48.1 x 68.0 x 23.0 mm (ohne Halter) Weight 61 g Operating voltage 12 V Operating power consumption < 50 mA Level of protection IPX4 Temperature range -10°C / 60°C Certifications ROHS, REACH, CE 10 I EOX REMOTE 500 I Wartung und Pflege I Technische Daten... -

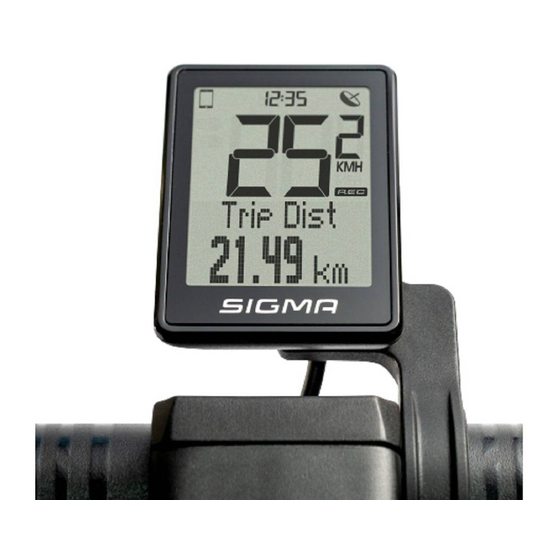

Seite 12: Eox View 1200
Anzeigeelemente GPS-EMPFANG SMARTPHONE-VERBINDUNG FERNLICHT ABBLENDLICHT EINHEIT ( KMH / MPH ) TRIP-AUFZEICHNUNG MULTIFUNKTIONALER ANZEIGEBEREICH 12 I EOX VIEW 1200 I Anzeigeelemente... -
Seite 13: Batterieladestand
2.1.1 Batterieladestand − Der EOX VIEW 1200 zeigt im Multifunktionsbereich den aktuell Ladestand der E-Bike-Batterie an = Batterie-Symbol blinkt Laden Entladen 0 - 19 % 100 - 80 % 20 - 39 % 79 - 60 % 40 - 59 % 59 - 40 % 60 - 79 % 39 - 20 %... -
Seite 14: Assist Mode
2.1.2 Assist Mode − Der EOX VIEW 1200 zeigt im Multifunktionsbereich den aktuell gewählten Assist Mode an Display Assist Mode 1 (Minimum) 4 (Maximum) 2.1.3 Power − Der EOX VIEW 1200 zeigt im Multifunktionsbereich einen Vergleich der von ihnen aufgewendeten Kraft und der vom Motor beigetragenen Kraft an −... -
Seite 15: Herzfrequenz Und Trainingsindikator
2.1.4 Herzfrequenz und Trainingsindikator − Der EOX VIEW 1200 zeigt im Multifunktionsbereich ihre aktuelle Herzfrequenz an, sofern Sie einen Herzfrequenzsensor verbunden haben (siehe Kapitel 2.2.4) − Der Trainingsindikator gibt Auskunft über den aktuellen Trainingseffekt der Aktivität − Der Trainingsindikator gibt Auskunft über den aktuellen Trainingseffekt der Aktivität Grundlagenausdauer Stressabbau, Aerobe Fitness... - Seite 16 2.1.6 Komoot-Abbiegehinweise Der EOX VIEW 1200 zeigt die Abbiegehinweise der Komoot-App an, wenn diese verbunden ist (siehe Kapitel 2.2.5). Die nächste Abbiegesituation 75 Meter vor der einer Abbiegesituation zeigt der EOX VIEW 1200 ist immer in der Multifunktions- außerdem ein Pop-Up, wenn die Funktion nicht gerade in der Multifunk- anzeige einsehbar.
-
Seite 17: Komoot-Abbiegehinweise
2.1.7 Alle Anzeigen des multifunktionalen Bereichs − Die Werte der Multifunktionsanzeige können mit Hilfe der EOX App individuell angepasst werden − Beachten Sie, dass die Auswahl der angezeigten Werte je nach E-Bike-System variieren können. − Folgende Werte stehen zur Verfügung Durchschnittliche Maximale Zurückgelegte Distanz... - Seite 18 18 I EOX VIEW 1200 I Anzeigeelemente...
-
Seite 19: Bedienung
7. Maximale Herzfrequenz 8. Herzfrequenzsensor verbinden 9. Komoot-App verbinden 2.2.3 Trip Reset − Um die Trip-Daten auf dem EOX VIEW 1200 zurückzusetzen muss die - Taste der EOX REMOTE 500 lange gedrückt werden. EOX VIEW 1200 I Bedienung I 19... -
Seite 20: Herzfrequenzsensor Verbinden
2.2.4 Herzfrequenzsensor verbinden Sie können einen kompatiblen Bluetooth Herzfrequenzsensor mit der EOX REMOTE 500 verbinden und die Herzfrequenzdaten mit dem EOX VIEW 1200 anzeigen lassen. Wechseln Sie in den Drücken Sie die - Taste, Die gefundenen Herzfrequenzsensoren werden in Einstellungen zu Eintrag um nach verfügbaren... -
Seite 21: Komoot-App Verbinden
2.2.5 Komoot-App verbinden Sie können ihre Komoot-App mit der EOX REMOTE 500 verbinden und die Abbiegehinweise mit dem EOX VIEW 1200 anzeigen lassen. Öffnen Sie in ihrem Profil Öffnen Sie das Menü Wählen Sie den Die Komoot-App ist der Komoot-App die Bluetooth Connect Menüeintrag „SIGMA“... - Seite 22 Technische Daten Dimensions 38.6 x 41.9 x 46.3 mm Weight 26 g Operating voltage 12 V Operating power consumption < 50 mA Level of protection IPX7 Temperature range -10°C / 60°C Certifications ROHS, REACH, CE, EN15194 22 I EOX VIEW 1200 I Wartung und Pflege I Technische Daten...
-
Seite 24: Eox Remote 500 Und Eox View 1200
EOX REMOTE 500 − Öffnen Sie die Schelle und positionieren Sie die EOX REMOTE 500 am Lenker (22.2 mm) − Schließen Sie die Schelle und richten Sie die EOX REMOTE 500 ergonomisch aus − Achten Sie darauf, dass das Kabel in der vorgesehenen Führung läuft −... -
Seite 25: Gesteckt
Verbinden Sie den Stecker (lila) mit dem Kabel an ihrem E-Bike − Verbinden Sie den männlichen Stecker des EOX VIEW 1200 mit dem Kabel an ihrem E-Bike − Verbinden Sie den weiblichen Stecker des EOX VIEW 1200 mit dem männlichen Stecker der EOX REMOTE 500 ANBAU I 25... - Seite 26 26 I ANBAU...
-
Seite 28: 28 I Eox App
4. SIGMA EOX App SIGMA EOX App steht im Google Play Store und Apple App Store zur Verfügung. EOX REMOTE 500 mit der EOX App verbinden: − Stellen Sie sicher, dass Ihr E-Bike angeschaltet ist und Sie Ihr Smartphone in der Nähe haben. - Seite 29 Menü „Trip aufzeichnen/Recording“ Tippen Sie auf , um einen Trip aufzuzeichnen. Folgende Werte werden angezeigt: − Kartenansicht/Standortanzeige − Distanz − Fahrzeit − Durchschnittliche Geschwindigkeit − Maximale Geschwindigkeit − Durchschnittliche Herzfrequenz (nur wenn Herzfrequenzsensor verbunden) − Maximale Herzfrequenz (nur wenn Herzfrequenzsensor verbunden) −...
- Seite 30 − Batterieverlauf − Verwendete Assist Modes Weiteres: − Trip kann durch Tippen auf direkt mit der SIGMA CLOUD synchronisiert oder zu Drittanbieter-Portalen geteilt werden − Trip kann durch Tippen auf individuell angeordnet, editiert oder gelöscht entfernt werden − Durch Tippen auf die Karte wird eine eingefärbte Strecke angezeigt.
- Seite 31 Individuelle Einstellungen zum Fahrrad Computer, wie das Einstellen von benutzerdefinierten Screens auf dem EOX VIEW 1200 − Firmware Updates für den EOX VIEW 1200 und die EOX REMOTE 500, um auf dem neusten Stand zu sein − Gesamtwerte hinsichtlich Distanz und Fahrzeit ab −...
