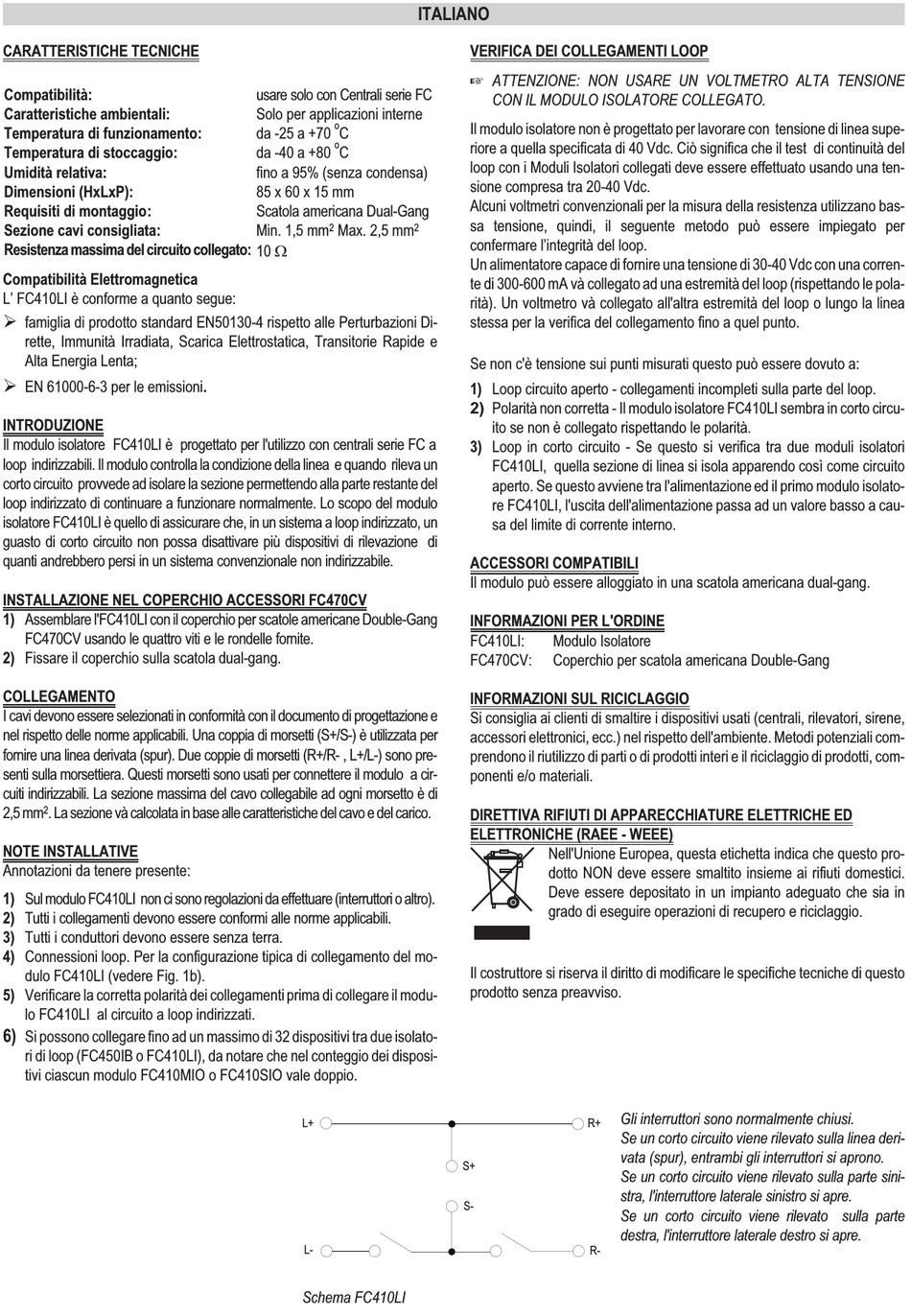

CARATTERISTICHE TECNICHE
Compatibilità:
Caratteristiche ambientali:
Temperatura di funzionamento:
Temperatura di stoccaggio:
Umidità
relativa:
Dimensioni (HxLxP):
Requisiti di montaggio:
Sezione cavi consigliata:
Resistenza massima del circuito collegato: 10 W
Compatibilità Elettromagnetica
L' FC410LI è conforme a quanto segue:
Ø
famiglia di prodotto standard EN50130-4 rispetto alle Perturbazioni Di-
rette, Immunità Irradiata, Scarica Elettrostatica, Transitorie Rapide e
Alta Energia Lenta;
Ø
EN 61000-6-3 per le emissioni
INTRODUZIONE
Il modulo isolatore FC410LI è progettato per l'utilizzo con centrali serie FC a
loop indirizzabili. Il modulo controlla la condizione della linea e quando rileva un
corto circuito provvede ad isolare la sezione permettendo alla parte restante del
loop indirizzato di continuare a funzionare normalmente. Lo scopo del modulo
isolatore FC410LI è quello di assicurare che, in un sistema a loop indirizzato, un
guasto di corto circuito non possa disattivare più dispositivi di rilevazione di
quanti andrebbero persi in un sistema convenzionale non indirizzabile.
INSTALLAZIONE NEL COPERCHIO ACCESSORI FC470CV
1) Assemblare l'FC410LI con il coperchio per scatole americane Double-Gang
FC470CV usando le quattro viti e le rondelle fornite.
2) Fissare il coperchio sulla scatola dual-gang.
COLLEGAMENTO
I cavi devono essere selezionati in conformità con il documento di progettazione e
nel rispetto delle norme applicabili. Una coppia di morsetti (S+/S-) è utilizzata per
fornire una linea derivata (spur). Due coppie di morsetti (R+/R- , L+/L-) sono pre-
senti sulla morsettiera. Questi morsetti sono usati per connettere il modulo a cir-
cuiti indirizzabili. La sezione massima del cavo collegabile ad ogni morsetto è di
2,5 mm
2
. La sezione và calcolata in base alle caratteristiche del cavo e del carico.
NOTE INSTALLATIVE
Annotazioni da tenere presente:
1) Sul modulo FC410LI non ci sono regolazioni da effettuare (interruttori o altro).
2) Tutti i collegamenti devono essere conformi alle norme applicabili.
3) Tutti i conduttori devono essere senza terra.
4) Connessioni loop. Per la configurazione tipica di collegamento del mo-
dulo FC410LI (vedere Fig. 1b).
5) Verificare la corretta polarità dei collegamenti prima di collegare il modu-
lo FC410LI al circuito a loop indirizzati.
6)
Si possono collegare fino ad un massimo di 32 dispositivi tra due isolato-
ri di loop (FC450IB o FC410LI), da notare che nel conteggio dei disposi-
tivi ciascun modulo FC410MIO o FC410SIO vale doppio.
usare solo con Centrali serie FC
Solo per applicazioni interne
o
da -25 a +70
C
o
da -40 a +80
C
fino a 95% (senza condensa)
85 x 60 x 15 mm
Scatola americana Dual-Gang
Min. 1,5 mm
2
Max. 2,5 mm
.
L+
L-
Schema FC410LI
ITALIANO
VERIFICA DEI COLLEGAMENTI LOOP
+
ATTENZIONE: NON USARE UN VOLTMETRO ALTA TENSIONE
CON IL MODULO ISOLATORE COLLEGATO.
Il modulo isolatore non è progettato per lavorare con tensione di linea supe-
riore a quella specificata di 40 Vdc. Ciò significa che il test di continuità del
loop con i Moduli Isolatori collegati deve essere effettuato usando una ten-
sione compresa tra 20-40 Vdc.
Alcuni voltmetri convenzionali per la misura della resistenza utilizzano bas-
sa tensione, quindi, il seguente metodo può essere impiegato per
2
confermare l'integrità del loop.
Un alimentatore capace di fornire una tensione di 30-40 Vdc con una corren-
te di 300-600 mA và collegato ad una estremità del loop (rispettando le pola-
rità). Un voltmetro và collegato all'altra estremità del loop o lungo la linea
stessa per la verifica del collegamento fino a quel punto.
Se non c'è tensione sui punti misurati questo può essere dovuto a:
1) Loop circuito aperto - collegamenti incompleti sulla parte del loop.
2) Polarità non corretta - Il modulo isolatore FC410LI sembra in corto circu-
ito se non è collegato rispettando le polarità.
3) Loop in corto circuito - Se questo si verifica tra due moduli isolatori
FC410LI, quella sezione di linea si isola apparendo così come circuito
aperto. Se questo avviene tra l'alimentazione ed il primo modulo isolato-
re FC410LI, l'uscita dell'alimentazione passa ad un valore basso a cau-
sa del limite di corrente interno.
ACCESSORI COMPATIBILI
Il modulo può essere alloggiato in una scatola americana dual-gang.
INFORMAZIONI PER L'ORDINE
FC410LI:
Modulo Isolatore
FC470CV:
Coperchio per scatola americana Double-Gang
INFORMAZIONI SUL RICICLAGGIO
Si consiglia ai clienti di smaltire i dispositivi usati (centrali, rilevatori, sirene,
accessori elettronici, ecc.) nel rispetto dell'ambiente. Metodi potenziali com-
prendono il riutilizzo di parti o di prodotti interi e il riciclaggio di prodotti, com-
ponenti e/o materiali.
DIRETTIVA RIFIUTI DI APPARECCHIATURE ELETTRICHE ED
ELETTRONICHE (RAEE - WEEE)
Nell'Unione Europea, questa etichetta indica che questo pro-
dotto NON deve essere smaltito insieme ai rifiuti domestici.
Deve essere depositato in un impianto adeguato che sia in
grado di eseguire operazioni di recupero e riciclaggio.
Il costruttore si riserva il diritto di modificare le specifiche tecniche di questo
prodotto senza preavviso.
S+
S-
Gli interruttori sono normalmente chiusi.
R+
Se un corto circuito viene rilevato sulla linea deri-
vata (spur), entrambi gli interruttori si aprono.
Se un corto circuito viene rilevato sulla parte sini-
stra, l'interruttore laterale sinistro si apre.
Se un corto circuito viene rilevato sulla parte
destra, l'interruttore laterale destro si apre.
R-
