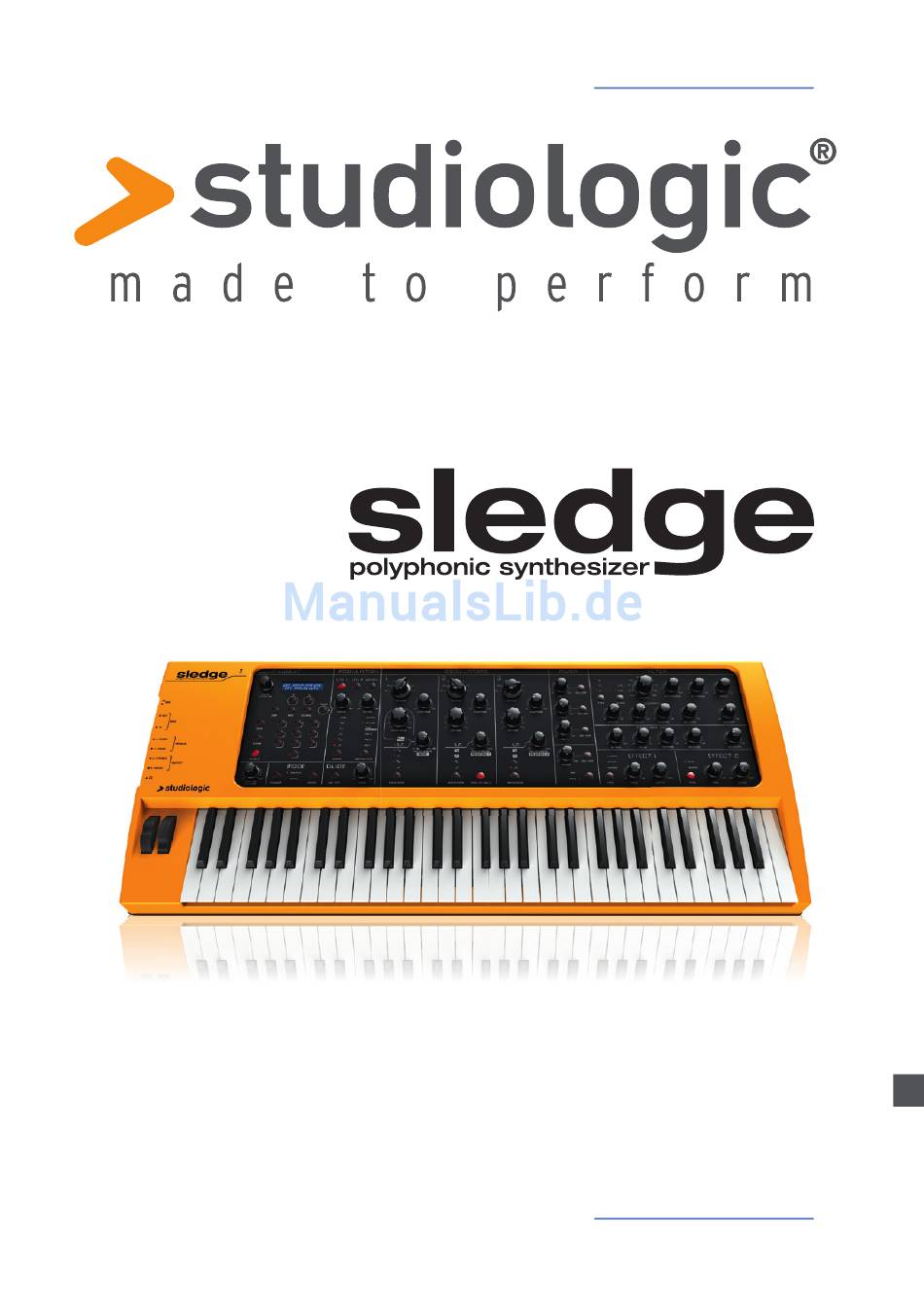

- Seite 1 DEUTSCH Bedienungsanleitung Version 1.1 sledge by Studiologic®...
-
Seite 2: Wichtige Sicherheitshinweise
Verwenden Sie keine scharfen Reinigungsmittel. Am besten eignet sich ein Mikrofasertuch, das Sie bei Bedarf leicht anfeuchten. Hinweis zur Verpackung Bitte bewahren Sie die Verpackung des Gerätes auf. Damit ist Ihr Gerät beim Transport, z.B. im Service-Fall, geschützt. sledge by Studiologic®... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Ihr neuer sledge Hinweise zur Anleitung Bedienfeld / Anschlüsse Inbetriebnahme Bedienung - Global Lautstärke einstellen Preset aufrufen 10 Hold Sound Kategorie Preset speichern Exit Arpeggiator MIDI Einstellungen Globale Einstellungen Panel Bedienung - Spielhilfen Pitch-Rad Modulations-Rad Mode Glide Bedienung - Sound... -
Seite 4: Ihr Neuer Sledge

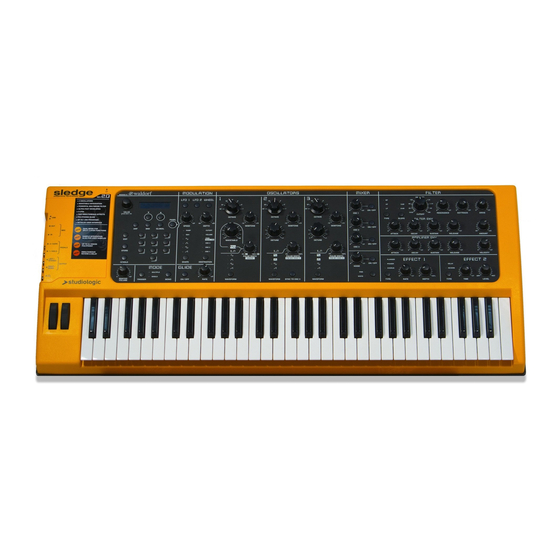

Ihr neuer sledge Herzlichen Glückwunsch zu Ihrem neuen sledge! Damit haben Sie sich für einen Synthesizer des renommierten Herstellers Studiologic by Fatar entschieden. ® sledge Bei der Entwicklung des wurde ein besonderes Augenmerk auf eine einfache und intuitive Bedienung gelegt. Nahezu alle Parameter sind im direkten Zugriff auf der Frontplatte. -
Seite 5: Hinweise Zur Anleitung
Seite 21 - 22 Anschlüsse USB: Computer- MIDI: Pedale: Sustain / Audio: Links / Kopfhörer Netz-Anschluss Anbindung / MIDI In / Out Expression Rechts (Mono) Stereo auf Rückseite Seite 6 Seite 6 Seite 6 Seite 6 Seite 6 Seite 6 sledge by Studiologic®... -
Seite 6: Inbetriebnahme
MIDI Out des anderen MIDI Gerätes. Pedals Schließen Sie einen Studiologic Fußtaster PS 100 oder ein 1 Hold / 2 Expr Studiologic VFP-1 Sustainpedal an den Pedaleingang mit der Bezeichnung 1 HOLD an. An der Pedalbuchse 2 EXPR kann das Volumen / Expression Pedal VP 27 von Studiologic angeschlossen werden. -
Seite 7: Bedienung - Global
Funktion zum schnelleren Finden von Sounds integriert: Die Sound Kategorie. Folgende Kategorien stehen zur Verfügung: alle Sounds, unabhängig von der Sound Kategorie INIT alle Werks-Presets Sounds mit Arpeggio-Pattern ATMO Sphärische Klänge und Trance Sounds BASS Bass-Sounds sledge by Studiologic®... - Seite 8 3. Sound Category Hier wählen Sie durch Drehen von VALUE die Sound Kategorie, der Ihr Sound zugeordnet werden soll. Drück Sie noch einmal STORE, um den Sound schließlich abzuspeichern. Um ein Menü zu verlassen, drücken Sie EXIT. Exit sledge by Studiologic®...
- Seite 9 Anzahl der Oktaven, die vom Arpeggio durchlaufen werden Es sind 1 bis 5 Oktaven möglich. Clock Taktschlag auf dem die nächste Arpeggio Note folgt. Wählbar von einem Takt (4/4), über Viertelnoten (1/4), Sech- zehntelnoten (1/16) bis hin zu 1/96. Length Notenlänge pro Ton. sledge by Studiologic®...
- Seite 10 Local sledge definiert, ob die Tastatur des mit der internen Klangerzeugung verbunden ist (ON), oder nicht (OFF). Steht Local auf OFF, so erklingt beim sledge kein Ton, wenn Sie die Tastatur spielen. Local ON Local OFF MIDI sledge by Studiologic®...
- Seite 11 Kurven wählen: Low, Mid, High und Fixed. Für Fixed können Sie Werte von 3 bis 127 einstellen. Hinweis: Die Einstellung Fixed schränkt unter Umständen dynamikabhängige Parameter, wie die Filter- und Verstärker- Hüllkurven, ein. Hier eine Übersicht über die Velocity-Kurven des sledge: Kurve Dynamik-Bereich Beschreibung Fixed Unabhängig davon, wie hart...
- Seite 12 Hier stellen Sie den Arbeitsbereich das Pitch-Rades ein. Die gängige Einstellung ist von -2 bis +2 Halbtönen, das Dis- play zeigt in diesem Fall 2 an. Maximal sind Werte bis zu 12 Halbtönen (= eine Oktave) möglich. sledge by Studiologic®...
- Seite 13 Werte des gewählten Sounds übertragen. Diese Funktion ist ideal, um mit einer neue Sound-Kreation zu starten. Drück Sie PANEL. Nun werden alle Positionen der Dreh- regler erfasst. Währenddessen blinkt die Taste. Ist der Prozess abgeschlossen, erlischt PANEL wieder. sledge by Studiologic®...
-
Seite 14: Bedienung - Spielhilfen
Taste leuchtet. Ein weiterer Druck auf GLIDE deaktiviert die Funktion wieder. Die Taste erlischt. Über den RATE-Regler stellen Sie ein, wie schnell der Über- gang zum neuen Ton ist. ACHTUNG: Glide funktioniert nur, wenn der MONO Mode aktiviert ist! sledge by Studiologic®... -
Seite 15: Bedienung - Sound
Klangcharakteristik. Um ein Bild zu benutzen: Ein Wavetable ist ein Buch. Die enthaltenen Wellenformen entsprechen den einzelnen Seiten. Ab- hängig vom Spielverhalten und/oder über Modulatoren werden dynamisch während dem Spiel die verschiedenen Wellenformen angesteuert. Oder um bei unserem Bild zu sledge by Studiologic®... - Seite 16 SYNC TO OSC 3 Ist SYNC TO OSC 3 aktiviert (der Taster leuchtet), so folgt der zweite Oszillator immer der Frequenz des dritten Oszil- lators. Dadurch ergeben sich äußerst interessante Effekte. Insbesondere unterschiedlichen Tonhöhenein- stellungen beider Oszillatoren. sledge by Studiologic®...
- Seite 17 Modulatoren gleichzeitig aktiv, auch wenn sie nicht angewählt sind! ACHTUNG: Das Modulations-Ziel von WHEEL wirkt gleich- zeitig auch auf das Aftertouch vom sledge! Das bedeutet, dass wenn Sie beispielsweise für WHEEL als Ziel CUTOFF gewählt haben, ändert sich die Cutoff- Frequenz auch, wenn Sie die Keyboard-Taste kräftiger...
-
Seite 18: Oszillator 1
Oszillator aktiv und sei- ne Lautstärke kann geregelt werden. Das Signal durchläuft anschließend die Filter- und Verstärker-Schaltung. Leuchtet der Taster nicht (OFF), so ist der entsprechende Oszillator stummgeschaltet. Die Taster-Stellung OFF ent- spricht der Stellung 0 des Laustärke-Reglers. sledge by Studiologic®... -
Seite 19: Filter
Weißes Rauschen klingt heller. Die Auswahl wird über eine LED angezeigt. Rechts oben auf der Bedienoberfläche befindet sich die Filter-Sektion des sledge. Über den Taster TYPE wählen Sie die Art des Filter aus. Mit Filter jedem Druck auf TYPE wählen Sie den nächsten Filtertyp - von unten nach oben. -
Seite 20: Filter-Hüllkurve
Frequenzen bis dorthin durchfahren. Ist die maximale bzw. minimale Frequenz erreicht, so stellen Sie mit DECAY die Zeit bis zum Abfallen auf die Frequenz des SUSTAIN Levels ein. Denn mit dem SUSTAIN Regler legen Sie die Frequenz fest, sledge by Studiologic®... -
Seite 21: Verstärker-Hüllkurve
Die ATTACK regelt die Zeit bis zum Erreichen der maxima- len Lautstärke des Tones. Eine kurze ATTACK erzeugt einen eher perkussiven Tasten- anschlag, wie bei einem Klavier. Bei einer langen ATTACK steigt die Lautstärke des Tones allmählich an. So lassen sich beispielsweise Streicherklänge simulieren. sledge by Studiologic®... - Seite 22 Delays stellen Sie über TIME ein. Regeln Sie über LEVEL schließlich den Reverb- bzw. Delay- Anteil des Sounds. in der Stellung DRY erklingt der Sound ohne Eff ect 2. Steigern Sie den Eff ekt-Anteil mit LEVEL bis zum Maximum, WET. sledge by Studiologic®...
-
Seite 23: Fehlerbehebung
F S. 11 Ein Sustain Pedal hält Umgekehrte Polung Schließen Sie ein Noten im Normalzu- des verwendeten Studiologic VFP 1 oder stand, beim Drücken Sustain Pedals. PS 100 Sustain Pedal werden Noten dagegen an F S. 27 nicht gehalten. -
Seite 24: Rechtliche Hinweise
Rechtliche Hinweise Garantie Jedes Gerät von Studiologic® by Fatar wird einzeln geprüft und einer vollständigen Funktionskontrolle unterzogen. Die Verwendung ausschließlich hochwertigster Bauteile erlaubt die Gewährung von zwei Jahren Garantie. Als Garantienachweis dient der Kaufbeleg / Quittung. Schäden, die durch unsachgemäßen Einbau oder unsach- gemäße Behandlung entstanden sind, unterliegen nicht der Garantie... - Seite 25 Appendix Appendix sledge by Studiologic®...
-
Seite 26: Midi Implementation Chart
Effect 2 Level OSC 3 Detune All notes off OSC 3 Pulse Width OSC 3 Waveform System Exclusive Transmitted Recognized Firmware update / Sound storage Please note: MIDI CC not listed above are not supported by the sledge. sledge by Studiologic®... -
Seite 27: Technische Daten
Width x Hight x Depth 975 x 175 x 407 mm Weight 8,3kg Pedal-Spezifikationen Sustain Pedal (Studiologic PS100 / VFP1-10) Single momentary switch. Contact open at rest. Volume / Expression Pedal (Studiologic VP27) Linear continuous controller (potentiometer). sledge by Studiologic®... - Seite 28 Im Vertrieb der Synthax GmbH Semmelweisstraße 8 82152 Planegg www.synthax.de Ub 08. 2012...
