Datenlogger HOBO® MX Analog/Temp/RF/Licht (MX1104) und
MX 4-Kanal-Analog (MX1105) – Handbuch

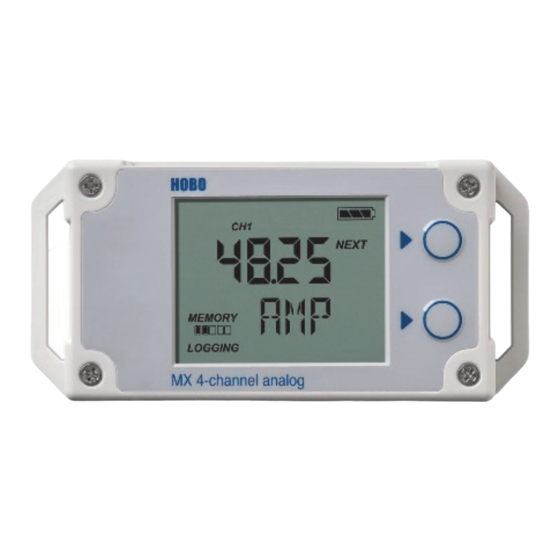

Modell MX1105 abgebildet
Datenlogger HOBO
MX1104 und MX1105
Modelle:
• Analog/Temp/RF/Licht
(MX1104)
• 4-Kanal-Analog
(MX1105)
Im Lieferumfang
enthalten:
• Kabelbinder
• Zwei 1,5-V-Alkalibatterien
vom Typ AAA (installiert)
Erforderlich:
• Mobilgerät mit Bluetooth
• HOBOmobile-App für
Geräte mit iOS
• HOBOconnect-App für
Geräte mit Android™
24970-A
Der Datenlogger HOBO MX Analog/Temp/RF/Licht (MX1104) und der Datenlogger HOBO MX 4-Kanal-
Analog (MX1105) messen und übertragen Daten mittels Bluetooth® Low Energy-Technologie per Funk von
Standorten innerhalb von Gebäuden an mobile Geräte. Das Modell MX1104 verfügt über integrierte
Temperatur-, relative Luftfeuchtigkeits-(RF-) und Lichtstärkensensoren sowie einen Analogeingang,
während das Modell MX1105 vier Analogeingänge aufweist. Beide Modelle unterstützen ein breites
Spektrum externer Sensoren (die separat erhältlich sind), darunter selbstbeschreibende
Temperatursensoren, Split-Core-Wechselstromtransformatoren, 4-20-mA-Eingangskabel und
Gleichspannungseingangssensoren. Die selbstbeschreibenden Sensoren sind zur Gewährleistung einer
sicheren Verbindung mit den Loggern mit einer integrierten Zugentlastung ausgeführt und werden von der
HOBOmobile®- oder HOBOconnect®-App erkannt, was ein einfaches Setup ermöglicht. Anhand der App
können Sie die Logger konfigurieren, Daten auslesen und anzeigen und sie für eine weitergehende Analyse
exportieren. Die Logger sind in der Lage, statistische Daten bzgl. der minimalen, maximalen,
durchschnittlichen und Standardabweichung zu berechnen, und sie können so konfiguriert werden,
dass beim Erreichen der von Ihnen spezifizierten Grenzwerte akustische oder visuelle Alarme ausgelöst
werden. Ferner unterstützen beide Logger die sog. Burst-Protokollierung von Daten in kürzeren Intervallen,
wenn die Sensormesswerte oberhalb oder unterhalb bestimmter Grenzen liegen. Diese kompakten Logger
sind mit integrierten LCD-Bildschirmen ausgestattet, auf denen aktuelle Sensormesswerte, der
Protokollierungsstatus, die Batterienutzung, die Speicherauslastung und mehr angezeigt werden.
Spezifikationen
Temperatursensor (MX1104)
Bereich
Genauigkeit
Auflösung
Abweichung
RF-Sensor* (MX1104)
Bereich
Genauigkeit
Auflösung
Abweichung
Ansprechzeit (MX1104)
Temperatur
RF
Lichtsensor (M1104)
Bereich
Genauigkeit
Logger mit Kabeltyp SD-MA-420
oder CABLE-4-
20mA
Messbereich 0 bis 20,1 mA
Genauigkeit ±0,001 mA
±0,2 % der
Messanzeige
Auflösung 0,3 µA
Logger
Betriebsbereich
Funkleistung
Sendebereich
Wireless-Datenstandard
Protokollierungsintervall
Protokollierungsmodi
Speichermodi
-20 °C bis 70 °C (-4 °F bis 158 °F)
±0,20 °C von 0 bis 50 °C (±0,36 °F von 32 bis 122 °F)
0,002 °C bei 25 °C (0,004 °F bei 77 °F)
< 0,1 °C (0,18 °F) pro Jahr
0 % bis 100 % bei -20 ° bis 70 °C (-4 ° bis 158 °F); Exposition gegenüber
Bedingungen über 95 % kann den maximalen Fehler des RF-Sensors zusätzlich
um 1 % erhöhen
±2,5 % von 10 % bis 90 % (typ.) bis max. ±3,5 % einschl. Hysterese bei 25 °C
(77 °F); unter 10 % und über 90 % ±5 % typisch
0,01 %
< 1 % pro Jahr (typisch)
11 Minuten bei einer Luftbewegung von 1 m/s (2,2 mph)
30 Sekunden bis 90 % bei einem Luftstrom von 1 m/s (2,2 mph)
0 bis 167.731 Lux (15.582 Lumen/ft 2 )
±10 % typisch für direktes Sonnenlicht (für weitere Details siehe Lichtmessung auf
Seite 4)
SD-VOLT-2.5 SD-VOLT-05
oder CABLE-2.5- oder CABLE-
STEREO ADAP5
0 bis 2,5 V 0 bis 5,0 V
±0,1 mV ±0,1 % ±0,2 mV ±0,3 %
der der
Messanzeige Messanzeige
40 µV 80 µV
-20 °C bis 70 °C (-4 °F bis 158 °F)
1 mW (0 dBm)
Ca. 30,5 m (100 ft) bei Sichtverbindung
Bluetooth Low Energy (Bluetooth Smart)
1 Sekunde bis 18 Stunden
Festes Intervall (Normal, Statistik) oder Burst
Wenn voll überschreiben oder Wenn voll stoppen
SD-VOLT-10 SD-VOLT-24
oder CABLE- oder CABLE-
ADAP10 ADAP24
0 bis 10 V 0 bis 24 V
±0,4 mV ±0,3 % ±1,0 mV
der ±0,3 % der
Messanzeige Messanzeige
160 µV 384 µV
