Hobo MX2001-01 Handbuch

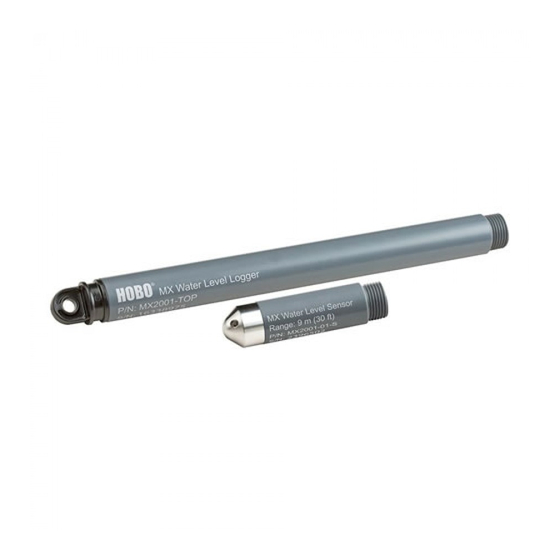

HOBO® MX Wasserpegel-Datenlogger (MX2001-0x) - Handbuch
HOBO MX Wasserpegel-
Datenlogger
Modelle:
• MX2001-01 oder MX2001-01-Ti
(Titan), 9 Meter/30 Fuß Tiefe)
• MX2001-02, 30 Meter/100 Fuß
Tiefe
• MX2001-03, 76 Meter/250 Fuß
Tiefe
• MX2001-04 oder MX2001-04-Ti
(Titan), 4 Meter/13 Fuß Tiefe
Hinweis: Jedes Modell umfasst ein
Sensorende (MX2001-0x-S oder
MX2001-0x-Ti-S) und ein oberes
Ende (MX2001-TOP).
Lieferumfang:
• Zwei AA 1,5-V-Batterien
• Aus einem oberen und einem
Sensorende bestehende Logger
werden durch ein (getrennt zu
bestellendes) Kabel in der
gewünschten Länge verbunden
Erforderliches Zubehör:
• HOBOmobile® 1.4 oder höher
• Gerät mit oder Android™ und
Bluetooth
• Kabel (CABLE-DR-xxx)
Zubehör:
• Brunnenabdeckung (WELL-CAP-
01)
19919-F
Der HOBO MX Wasserpegel-Datenlogger wird zur Überwachung von
Wasserpegelschwankungen in zahlreichen Anwendungen eingesetzt, darunter Flüsse, Seen,
Feuchtgebiete, Gezeitengebiete und Grundwasser. Dieser Bluetooth® Low Energy-aktivierte
Logger wurde für die drahtlose Kommunikation mit einem mobilen Gerät entwickelt. Mithilfe
der HOBOmobile™-App können Sie den Logger einfach konfigurieren und Daten direkt vom
Aufstellungsort an Ihr Mobiltelefon oder Tablet auslesen, um sie dort anzuzeigen oder zur
weiteren Analyse weiterzuleiten. Mit dem HOBOmobile können Sie außerdem einen
Referenzpegel und eine Wasserdichte festlegen, bis zu 8 Logging-Intervalle konfigurieren,
Statistiken protokollieren oder auch einen Alarm konfigurieren, der bei von Ihnen festgelegten
Schwellenwerten ausgelöst wird. Der Logger unterstützt darüber hinaus die Burst-
Aufzeichnung, bei der die Daten in einem anderen Intervall protokolliert werden, wenn die
Sensorwerte oberhalb oder unterhalb bestimmter Grenzwerte liegen. Dieser Logger besitzt
einen keramischen Drucksensor, ein strapazierfähiges Gehäuse und einen integrierten
Barometerdrucksensor für die barometrische Kompensation im Logger, der die direkte
Messung von Wasserpegeln ohne Nachbearbeitung erlaubt. Weiterhin steht eine optionale
Abdeckung für den Einsatz in bestehenden Brunnen oder Pegelschächten zur Verfügung. Ohne
die Instandhaltung umständlicher Entlüftungsrohre oder Trockenmittel und dank der
bequemen Ablesung von Daten auf einem Mobiltelefon oder Tablet stellt dieser
bedienerfreundliche Logger eine ideale Lösung für Wasserpegelstudien und Forschungen dar.
Spezifikationen
Druck- (absolut) und Wasserpegelmessungen MX2001-01-S und MX2001-01-Ti-S
Arbeitsbereich
Werksseitig kalibrierter Bereich
Berstdruck
Wasserpegel-Genauigkeit*
Rohdruckgenauigkeit**
Auflösung
Druckreaktionszeit (90 %)***
Druck- (absolut) und Wasserpegelmessungen MX2001-02-S
Arbeitsbereich
Werksseitig kalibrierter Bereich
Berstdruck
Wasserpegel-Genauigkeit*
Rohdruckgenauigkeit**
Auflösung
Druckreaktionszeit (90 %)***
Druck- (absolut) und Wasserpegelmessungen MX2001-03-S
Arbeitsbereich
Werksseitig kalibrierter Bereich
Berstdruck
Wasserpegel-Genauigkeit*
Rohdruckgenauigkeit**
Auflösung
Druckreaktionszeit (90 %)***
0 bis 207 kPa (0 bis 30 psia); ca. 0 bis 9 m (0 bis 30 Fuß)
Wassertiefe auf Meereshöhe bzw. 0 bis 12 m (0 bis 40 Fuß)
Wassertiefe bei 3.000 m (10.000 Fuß) über dem Meeresspiegel
69 bis 207 kPa (10 bis 30 psia), 0 bis 40 °C (32 bis 104 °F)
310 kPa (45 psia) oder 18 m (60 Fuß) Tiefe
Typischer Fehler ±0,05 % FS, 0,5 cm (0,015 Fuß) Wasser
Maximaler Fehler: ±0,1 % FS, 1,0 cm (0,03 Fuß )Wasser
±0,3 % FS, 0,62 kPa (0,09 psi) maximaler Fehler
<0,02 kPa (0,003 psi), 0,21 cm (0,007 Fuß) Wasser
<1 Sekunde bei stabiler Temperatur
0 bis 400 kPa (0 bis 58 psia); ca. 0 bis 30,6 m (0 bis 100 Fuß)
Wassertiefe auf Meereshöhe bzw. 0 bis 33,6 m (0 bis 111 Fuß)
Wassertiefe bei
3.000 m (10.000 Fuß) über dem Meeresspiegel
69 bis 400 kPa (10 bis 58 psia), 0 bis 40 °C (32 bis 104 °F)
500 kPa (72,5 psia) oder 40,8 m (134 Fuß) Tiefe
Typischer Fehler: ±0,05 % FS, 1,5 cm (0,05 Fuß) Wasser
Maximaler Fehler: ±0,1 % FS, 3,0 cm (0,1 Fuß) Wasser
±0,3 % FS, 1,20 kPa (0,17 psi) maximaler Fehler
<0,04 kPa (0,006 psi), 0,41 cm (0,013 Fuß) Wasser
<1 Sekunde bei stabiler Temperatur
0 bis 850 kPa (0 bis 123,3 psia); ca. 0 bis 76,5 m (0 bis 251 Fuß)
Wassertiefe auf Meereshöhe bzw. 0 bis 79,5 m (0 bis 262 Fuß)
Wassertiefe bei 3.000 m (10.000 Fuß) über dem Meeresspiegel
69 bis 850 kPa (10 bis 123,3 psia), 0 bis 40 °C (32 bis 104 °F)
1.200 kPa (174 psia) oder 112 m (368 Fuß) Tiefe
Typischer Fehler: ±0,05 % FS, 3,8 cm (0,125 Fuß) Wasser
Maximaler Fehler: ±0,1 % FS, 7,6 cm (0,25 Fuß) Wasser
±0,3 % FS, 2,55 kPa (0,37 psi) maximaler Fehler
<0,085 kPa (0,012 psi), 0,87 cm (0,028 Fuß) Wasser
<1 Sekunde bei stabiler Temperatur
