- Seite 1 Bedienungsanleitung XC Tracer Maxx Bedienungsanleitung XC Tracer Maxx Rev 01 6.5.2020...
- Seite 2 Wenn du die Tracks runterladen oder am Konfigurationsfile etwas ändern willst dann verbinde den XC Tracer Maxx mit einem der mitgelieferten USB-Kabel mit dem Computer. Erst jetzt das Vario einschalten, und die SD-Karte vom XC Tracer Maxx erscheint als USB Festplatte auf dem Computer.
- Seite 3 Zentrieren von Thermik viel einfacher als mit einem herkömmlichen Variometer. Alle wesentlichen Fluginformationen werden auf dem LCD dargestellt. Der XC Tracer Maxx ist gleichzeitig auch ein IGC Logger, die IGC Files sind von der FAI für Gleitschirm-Wettbewerbe anerkannt. Der XC Tracer Maxx verfügt über eine eingebaute Lithium- Polymer Batterie, die voll aufgeladen für bis zu 60h Dauerbetrieb ausreicht.
- Seite 4 Reihenfolge lautlos - leise - mittel – laut – lautlos - leise – etc. Energiemanagement Eine voll aufgeladene Batterie vom XC Tracer Maxx reicht aus um das Vario während bis zu 60h zu betreiben, inklusive Loggen von IGC und KML Files, Senden und Empfangen von FLARM Beacons, Datenübertragung mit BLE etc.

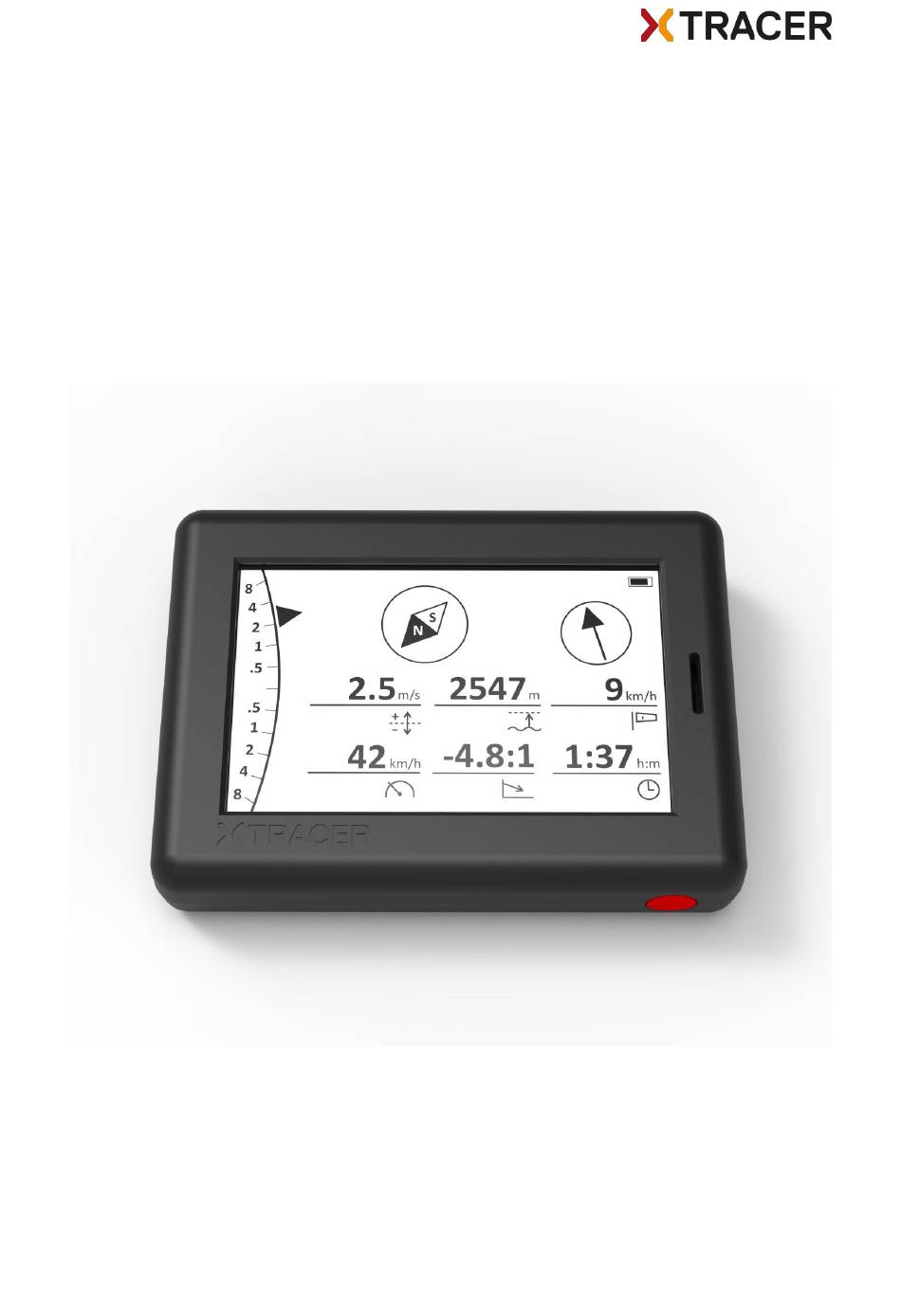

- Seite 5 Bildschirme XC Tracer Maxx kann mehrere vordefinierte Bildschirme anzeigen: • Simple • Standard • Thermal • Buddy • Airspace (noch in Arbeit) Das im prallen Sonnenlicht perfekt ablesbare LCD hat eine Update Rate von 10Hz, so dass eine flüssige Darstellung gewährleistet ist. Die vorkonfigurierten Bildschirme können nicht abgeändert werden, es kann nur voreingestellt werden welche Bildschirme angezeigt werden sollen.
- Seite 6 Sobald der Wind berechnet werden kann wird der Wind angezeigt, d.h. der Pfeil zeigt an wohin der Wind bläst. Sogar beim Soaren am Hang kann XC Tracer Maxx den Wind berechnen. Die Berechnung des Windes funktioniert meistens gut bis sehr gut, es kann aber auch Situationen geben wo dies nicht der Fall ist.
- Seite 7 Aber bitte immer den Luftraum um dich herum überwachen und nicht dauern auf den Bildschirm schauen, wie hilfreich der auch immer sein mag. Am besten den Thermik Assistenten ausprobieren wenn du alleine in einem Aufwind fliegst. Bedienungsanleitung XC Tracer Maxx Rev 01 6.5.2020...
- Seite 8 Buddy Screen Auf dem Buddy Screen siehst du alle Gleitschirm und Hängegleiter Piloten die vom XC Tracer Maxx in den letzten 5 Minuten empfangen worden sind. Deine Position ist in der Mitte der Kreise, und von einem Kreis zum anderen verdoppelt sich jeweils die Distanz.
- Seite 9 Wenn du einen Buddy der auch ein Variometer mit FLARM verwendet am Startplatz hinzufügen willst geht das ganz einfach: XC Tracer Maxx und das Vario vom Freund einschalten, und warten bis beide Varios einen GPS Fix haben und du starten könntest.
- Seite 10 Den XC Tracer Maxx mit einem USB-C Kabel mit einem Computer verbinden und das Vario erst danach durch kurzes Drücken auf den roten Knopf einschalten. Nun ist der XC Tracer Maxx im USB Modus. Die SD Karte erscheint im Windows Explorer oder im Finder vom Mac. Auf der SD Karte ist die Betriebsanleitung als PDF gespeichert, und es hat auch ein File mit dem Namen XC_Tracer_Maxx.txt.
- Seite 11 Der Sinkton wird eingeschaltet, wenn das Sinken grösser als 3m/s ist. SinkToneOffThreshold=-3.0 Der Sinkton wird ausgeschaltet, wenn das Sinken kleiner als 3m/s ist. tone=-10.00,200,100,100 tone=-3.00,280,100,100 tone=-0.51,300,500,100 tone=-0.50,200,800,5 tone=0.09,400,600,10 tone=0.10,400,600,50 tone=1.16,550,552,52 tone=2.67,763,483,55 tone=4.24,985,412,58 tone=6.00,1234,332,62 Bedienungsanleitung XC Tracer Maxx Rev 01 6.5.2020...
- Seite 12 Hier kannst du einen Namen für deinen Kumpel und seine Radio-ID hinzufügen. Oder du kannst in den Settings von XC Tracer Maxx mit ein paar Klicks auf den roten Knopf einen Buddy hinzufügen, so wie weiter vorne schon beschrieben. Im Konfig File kannst du dann den Namen vom Kumpel so abändern wie du ihn gerne haben willst.
- Seite 13 Anweisungen, wie man ein Firmware-Update durchführt, siehe unten. FLARM-Hindernis-Datenbank / Kollisionswarnung XC Tracer Maxx sendet zweimal pro Sekunde die Position und auch die geschätzte Flugbahn für die nächsten 20 Sekunden. Alle anderen FLARM-Geräte in der Umgebung können diese Informationen verwenden, um ein mögliches Kollisionsrisiko abzuschätzen. Stellt ein anderes FLARM-Gerät fest, dass eine Kollision möglich ist, warnt es den Piloten des anderen Flugzeugs.
- Seite 14 Gerät im normalen Flugmodus in Betrieb genommen wurde. Es wird immer nur ein Update auf einmal gemacht. Wenn du 2 Files updaten willst musst du den Vorgang wiederholen. Es ist unmöglich, eine falsche Firmware auf den XC Tracer Maxx zu installieren - es wird lediglich die inkompatible Firmware von der SD-Karte gelöscht.
- Seite 15 (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. FCC ID: 2AVOQ01 / Contains FCC ID: XPYANNAB Bedienungsanleitung XC Tracer Maxx Rev 01 6.5.2020...
