Inhaltszusammenfassung für XC Tracer Maxx II

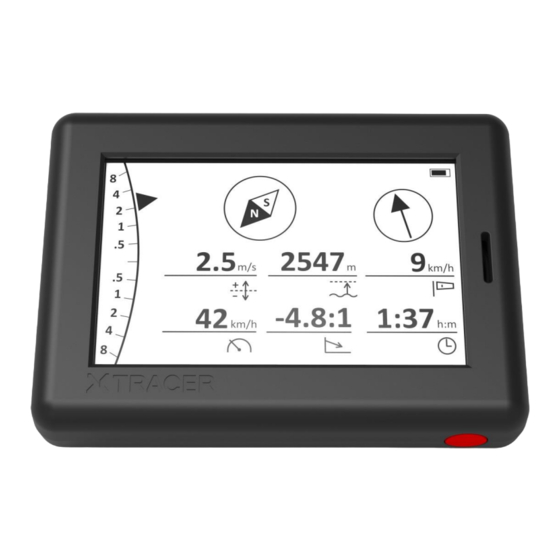

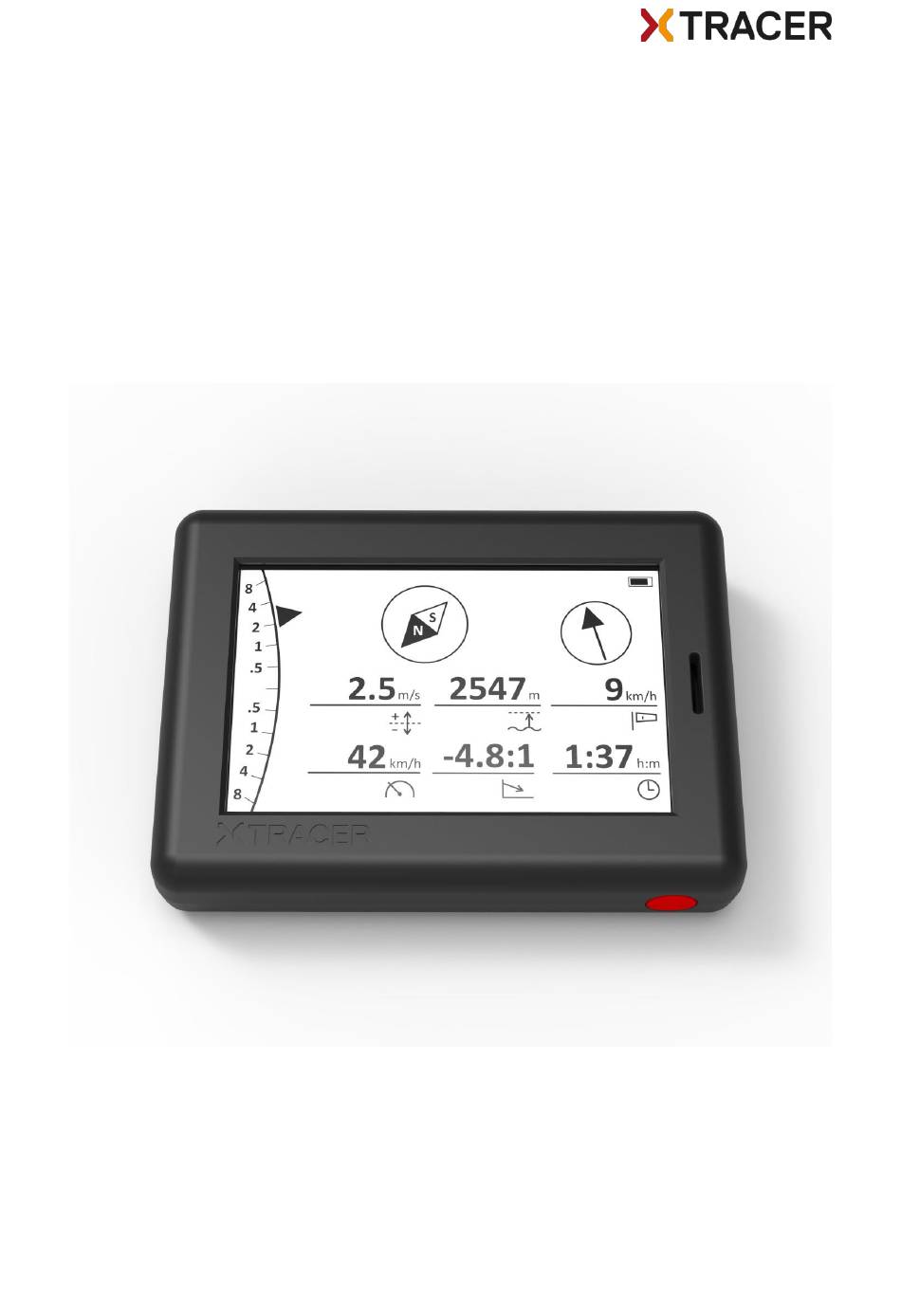

- Seite 1 Bedienungsanleitung XC Tracer Maxx II Bedienungsanleitung XC Tracer Maxx II Rev 01 16.08.2022...
- Seite 2 Wenn du die Tracks runterladen oder am Konfigurationsfile etwas ändern willst, dann verbinde den XC Tracer Maxx II mit dem mitgelieferten USB-Kabel mit dem Computer. Erst jetzt das Vario einschalten und die SD-Karte vom XC Tracer Maxx II erscheint als USB-Festplatte auf dem Computer.
- Seite 3 FANET Funktionalität beeinträchtigt werden. Ein-/Ausschalten Indem man so lange den roten Knopf drückt bis ein „beep-beep“ zu hören ist, wird XC Tracer Maxx II eingeschaltet. Danach den Knopf loslassen. Nach dem Einschalten wird akustisch der Ladestand der Batterie angezeigt. Wenige Sekunden nach dem Logo erscheint der voreingestellte Bildschirm.
- Seite 4 XC Tracer übernimmt keine Garantie für diesen Fall! Automatische Abschaltung Der XC Tracer Maxx II schaltet sich nach der Landung nicht aus. Das Vario muss immer manuell ausgeschaltet werden. Der Idee dahinter ist, dass so im Falle eines Unfalls das Vario nicht automatisch ausgeschaltet wird, damit noch möglichst lange FLARM und FANET Signale...
- Seite 5 Bildschirme XC Tracer Maxx II kann mehrere vordefinierte Bildschirme anzeigen: • Simple • Standard • Thermal • Buddy • Airspace Die vordefinierten Bildschirme können nicht oder nur sehr eingeschränkt angepasst werden. Es lässt sich definieren, welche Bildschirme im Flug angezeigt werden sollen.
- Seite 6 Windpfeil nach oben zeigt, kann der Wind noch nicht berechnet werden. Nach dem Erkennen des Windes zeigt der Pfeil zeigt an wohin der Wind bläst. Sogar beim Soaren am Hang kann XC Tracer Maxx II den Wind berechnen. Die Berechnung des Windes funktioniert in den meisten Situationen gut bis sehr gut.
- Seite 7 Wichtig bleibt weiterhin, den Luftraum um sich herum zu überwachen und nicht ausschließlich das Vario im Blick zu haben. Am besten den Thermik Assistenten ausprobieren, wenn du alleine in einer Thermik fliegst. Bedienungsanleitung XC Tracer Maxx II Rev 01 16.08.2022...
- Seite 8 Auf dem Buddy Screen siehst du die Positionen von Gleitschirm- und Hängegleiterpiloten, welche mit FLARM / FANET ausgestattet sind und die von XC Tracer Maxx II in den letzten 5 Minuten empfangen wurden. Deine Position ist in der Mitte. Die Distanz zu den Buddies verdoppelt sich mit jedem Kreis.
- Seite 9 Airspace So sieht der Luftraum Bildschirm vom Maxx II aus, wenn man auf einen Airspace zufliegt. Links ist die Seitenansicht, rechts die Draufsicht. Die Zahlen geben links die vertikale Distanz zum nächsten Luftraum an, rechts die horizontale Distanz zum nächsten Luftraum.
- Seite 10 So sieht es aus, wenn man sich oberhalb von einem Luftraum befindet. Die Lufträume können von airspace.xcontest.org im XC Tracer Format heruntergeladen werden. airspaces.bin Airspace Die Datei mit dem Namen im Ordner speichern Im Menu können diverse Einstellungen für die Lufräume gemacht werden: TopViewResolution kann die Grösse vom Kartenauschnitt definiert werden.
- Seite 11 Unter Search / Rescue Buddy kannst du nachschauen, wo deine 8 Buddies, die du zur Anzeige auf dem Bildschirm ausgewählt hast, das letzte Mal waren als XC Tracer Maxx II ein FANET / FLARM Signal empfangen hat. Dies kann hilfreich sein, um bei Such- und Rettungsaktionen einen vermissten Piloten rasch zu finden.
- Seite 12 LogOnyWhenFlying=no einstellen. Mit LiveTracking=yes bist du auf auf OGN / Glidertracker / Burnair sichtbar. Device Info Hier findest du verschiedene Infos zum Vario wie Firmwareversion, RadioID, RadioFirmWareVersion etc. Exit Von hier kommst du zurück zum Bildschirm, den du zum Fliegen verwendest. Bedienungsanleitung XC Tracer Maxx II Rev 01 16.08.2022...
- Seite 13 Einige wenige Einstellungen können nicht direkt am Vario gemacht werden. Um diese zu ändern, musst du XC Tracer Maxx II mit einem USB-C Kabel mit einem Computer verbinden und das Vario erst danach durch kurzes Drücken auf den roten Knopf einschalten. Nun ist XC Tracer Maxx II im USB-Modus aktiv.
- Seite 14 Der Sinkton wird eingeschaltet, wenn das Sinken grösser als 3m/s ist. SinkToneOffThreshold=-3.0 Der Sinkton wird ausgeschaltet, wenn das Sinken kleiner als 3m/s ist. tone=-10.00,200,100,100 tone=-3.00,280,100,100 tone=-0.51,300,500,100 tone=-0.50,200,800,5 tone=0.09,400,600,10 tone=0.10,400,600,50 tone=1.16,550,552,52 tone=2.67,763,483,55 tone=4.24,985,412,58 tone=6.00,1234,332,62 Bedienungsanleitung XC Tracer Maxx II Rev 01 16.08.2022...
- Seite 15 Sobald sich das Sinken ändert, wird sich alle 100ms auch die Frequenz des Piepstons ändern. Wichtig: Das Konfig File vor dem Ausschalten des XC Tracer Maxx II immer sichern und schliessen! Wichtig: Vor dem Ausschalten vom Vario bitte die SD-Karte immer vorher aus Computer auswerfen.
- Seite 16 Anweisungen, wie man ein Firmware-Update durchführt, siehe unten. Kollisionswarnung XC Tracer Maxx II sendet einmal pro Sekunde die Position und auch die geschätzte Flugbahn für die nächsten 20 Sekunden. Alle anderen FLARM-Geräte in der Umgebung können diese Informationen verwenden, um ein mögliches Kollisionsrisiko abzuschätzen. Stellt ein anderes FLARM-Gerät fest, dass eine Kollision möglich ist, warnt es den Piloten des anderen Flugzeugs.
- Seite 17 Wichtig: Die Informationen über die Firmware-Version werden erst dann aktualisiert, wenn das Gerät im normalen Flugmodus in Betrieb genommen wurde. Es ist unmöglich eine falsche Firmware auf XC Tracer Maxx II zu installieren - es wird lediglich die inkompatible Firmware von der Speicherkarte gelöscht.
- Seite 18 (1) Dieses Gerät darf keine schädlichen Störungen verursachen. (2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. FCC ID: 2AVOQ02 / Contains FCC ID: XPYANNAB Bedienungsanleitung XC Tracer Maxx II Rev 01 16.08.2022...
