[m] BEHÄLTERENDSCHALTER
[FM-170/300/480/600, FM-750/1000 (ab Hilfscode A-3), FM-1200/1800 (ab Hilfscode
A-4)]
Der Behälterendschalter besteht aus
einem Näherungsschalter und einem
Schaltmechanismus. Wenn der Eisschacht
v o l l w i r d , d r ü c k t d a s E i s a u f d e n
Schaltmechanismus oben am Schacht und
schaltet so den Näherungsschalter aus.
Nach 7 Sekunden stoppt die Steuerplatine
g l e i c h z e i t i g d e n G e t r i e b e m o t o r u n d
den Verdichter. Wird Eis entnommen,
kehrt der Schaltmechanismus in seine
ursprüngliche Position zurück und schaltet
den Näherungsschalter wieder ein. Nach
7 Sekunden startet der Getriebemotor und
der Verdichter nach 5 Minuten.
Bei Anzeichen einer Fehlfunktion des
Behälterendschalters die Abmessungen
des Schaltmechanismus und die Funktion
des Näherungsschalters überprüfen.
Auch wenn aus unerklärlichen Gründen
der Schachtschalter betätigt oder der
S c h u t z s c h a l t e r d e s G e t r i e b e m o t o r s
ausgelöst wurde, auf jeden Fall den
Stellantrieb auf korrekte Abmessungen
überprüfen.
1) Behälterendschalter aus dem Schacht
entfernen.
2) Schaltmechanismus auf den maximalen

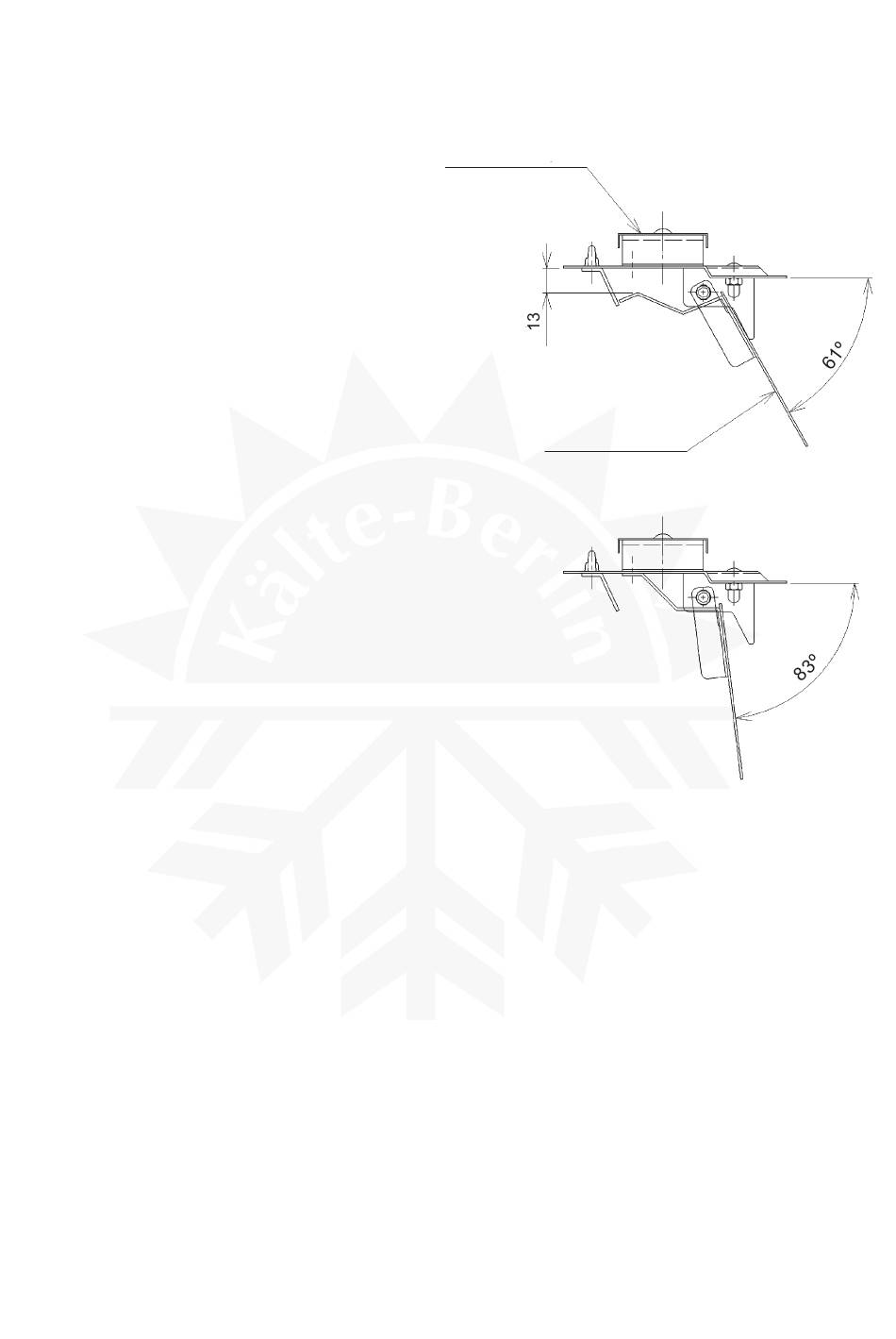

B e t ä t i g u n g s w i n k e l s t e l l e n ( s i e h e
Abbildung unten). Prüfen, dass der
Schaltmechanismus ca. 13 mm von
der Schutzabdeckung entfernt ist. Falls
nicht, die gesamte Behälterendschalter-
Baugruppe ersetzen.
[n] SCHACHTSCHALTER
[FM-170/300/480/600, FM-750/1000 (ab Hilfscode A-3), FM-1200/1800 (ab Hilfscode
A-4)]
Der Schachtschalter besteht aus einem Mikroschalter und einem Band, mit dem Auswurf
und Schacht gehalten werden. Fällt der Behälterendschalter aus, öffnet das Band, drückt
auf die Taste am Mikroschalter (Kontakte öffnen) und stoppt den Eisbereiter (Fehlercode:
EL).
