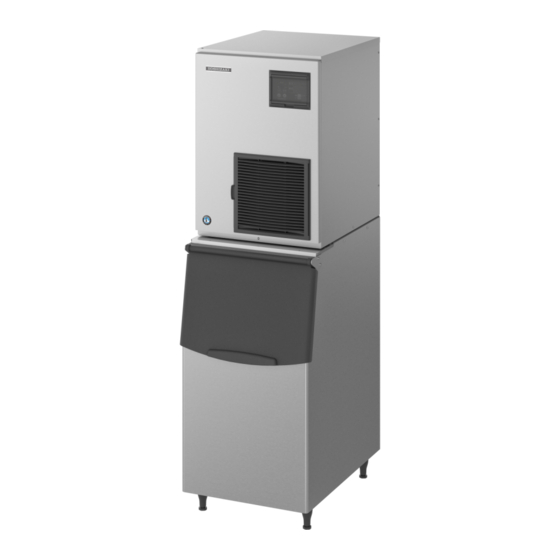

Hoshizaki FM-170AKE Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Hoshizaki Anleitungen
  4. Speiseeisbereiter
  5. FM-170AKE
  6. Servicehandbuch

Hoshizaki FM-170AKE Servicehandbuch

Vorschau ausblenden Andere Handbücher für FM-170AKE:
Inhaltsverzeichnis

Werbung

Quicklinks

MODULARER EISBEREITER
FM-170,300AKE(-N)
FM-480,600AKE(-N)
FM-480,600AWKE(-N)
FM-750,1000AKE(-N)
FM-1200,1800ALKE(-N)
SERVICEHANDBUCH
HOSHIZAKI
MODELL
NR.
F054-812
AUSGABE:
3. August 2010
REVISION:
24. APR. 2015

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hoshizaki FM-170AKE

Inhaltszusammenfassung für Hoshizaki FM-170AKE

  • Seite 1 F054-812 AUSGABE: 3. August 2010 REVISION: 24. APR. 2015 HOSHIZAKI MODULARER EISBEREITER MODELL FM-170,300AKE(-N) FM-480,600AKE(-N) FM-480,600AWKE(-N) FM-750,1000AKE(-N) FM-1200,1800ALKE(-N) SERVICEHANDBUCH...

  • Seite 2: Inhaltsverzeichnis

    [f] FM-1800ALKE(-N)----------------------------------------------------------------------------------- 44 [g] BEHÄLTERENDSCHALTER UND AUSWURF ---------------------------------------------- 45 II. WARTUNGS- UND REINIGUNGSANLEITUNG ------------------------------------------------- 46 1. PRESSKOPF (LAGER OBEN), GEHÄUSE (LAGER UNTEN) - ------------------------------ 46 2. MECHANISCHE DICHTUNG ------------------------------------------------------------------------- 47 3. GETRIEBEMOTOR - ------------------------------------------------------------------------------------- 47 4. VERFLÜSSIGER (NUR LUFTGEKÜHLTES MODELL) ---------------------------------------- 47 5. LUFTFILTER (NUR LUFTGEKÜHLTE MODELLE)---------------------------------------------- 47 6. WASSERREGULIERVENTIL ------------------------------------------------------------------------- 48 7. REINIGEN DER WASSERANLAGE ---------------------------------------------------------------- 49 III. TECHNISCHE INFORMATIONEN ------------------------------------------------------------------ 52 1. WASSER- UND KÜHLMITTELKREISLAUF - ------------------------------------------------------ 52 [a] FM-170AKE(-N), FM-300AKE(-N), FM-480AKE(-N), FM-600AKE(-N) ---------------- 52 [b] FM-750AKE(-N), FM-1000AKE(-N) ------------------------------------------------------------- 53 [c] FM-1200ALKE(-N)----------------------------------------------------------------------------------- 54 [d] FM-1800ALKE(-N)----------------------------------------------------------------------------------- 55 [e] FM-480AWKE(-N), FM-600AWKE(-N) --------------------------------------------------------- 56...
  • Seite 3 [b] EINSTELLEN DER MODELLNUMMER ------------------------------------------------------104 [c] ANZEIGE DER VERDICHTER-BETRIEBSSTUNDEN, ZYKLUSZEIT, MODELLNUMMER UND SOFTWAREVERSION ------------------------------------------105 [d] ANZEIGE DES FEHLERPROTOKOLLS -----------------------------------------------------107 [e] ZURÜCKSETZEN DES FEHLERPROTOKOLLS ------------------------------------------108 [f] ZURÜCKSETZEN DER VERDICHTER-BETRIEBSSTUNDEN ------------------------108 [g] VERRINGERN DER VERDICHTERANLAUFZEIT-----------------------------------------109 6. SCHUTZEINRICHTUNGEN - ------------------------------------------------------------------------- 110 [a] ANZEIGE --------------------------------------------------------------------------------------------- 110 7. FEHLERCODES ---------------------------------------------------------------------------------------- 111 8. LEISTUNGSDATEN ------------------------------------------------------------------------------------ 114 [a] FM-170AKE ------------------------------------------------------------------------------------------ 114 [b] FM-170AKE-N --------------------------------------------------------------------------------------- 115 [c] FM-300AKE ------------------------------------------------------------------------------------------ 116 [d] FM-300AKE-N --------------------------------------------------------------------------------------- 117 [e] FM-480AKE ------------------------------------------------------------------------------------------ 118 [f] FM-480AKE-N --------------------------------------------------------------------------------------- 119 [g] FM-480AWKE ---------------------------------------------------------------------------------------120 [h] FM-480AWKE-N ------------------------------------------------------------------------------------121 [i] FM-600AKE ------------------------------------------------------------------------------------------122 [j] FM-600AKE-N ---------------------------------------------------------------------------------------123 [k] FM-600AWKE ---------------------------------------------------------------------------------------124...
  • Seite 4 [n] FM-750AKE-N ---------------------------------------------------------------------------------------127 [o] FM-1000AKE ----------------------------------------------------------------------------------------128 [p] FM-1000AKE-N -------------------------------------------------------------------------------------129 [q] FM-1200ALKE - --------------------------------------------------------------------------------------130 [r] FM-1200ALKE-N------------------------------------------------------------------------------------130 [s] FM-1800ALKE - --------------------------------------------------------------------------------------131 [t] FM-1800ALKE-N------------------------------------------------------------------------------------131 IV. FEHLERSUCHE ----------------------------------------------------------------------------------------132 1. KEINE EISPRODUKTION ----------------------------------------------------------------------------132 2. NIEDRIGE EISPRODUKTION - ----------------------------------------------------------------------135 3. SONSTIGES ---------------------------------------------------------------------------------------------136 V. AUSBAU UND AUSTAUSCH - ------------------------------------------------------------------------137 1. VERDAMPFERBAUGRUPPE -----------------------------------------------------------------------137 2. WASSERREGULIERVENTIL ------------------------------------------------------------------------140 3. SPÜLWASSERVENTIL --------------------------------------------------------------------------------140 4. STEUERPLATINE---------------------------------------------------------------------------------------141 [a] ANPASSEN -----------------------------------------------------------------------------------------141 [b] AUSWECHSELN -----------------------------------------------------------------------------------141...

  • Seite 5: Technische Daten

    I. TECHNISCHE DATEN 1. ABMESSUNGEN/TECHNISCHE DATEN [a] FM-170AKE...

  • Seite 6: [B] Fm-170Ake-N

    [b] FM-170AKE-N...

  • Seite 7: [C] Fm-300Ake

    [c] FM-300AKE (bis Hilfscode D-0)
  • Seite 8 (ab Hilfscode D-1)

  • Seite 9: [D] Fm-300Ake-N

    [d] FM-300AKE-N (bis Hilfscode D-0)
  • Seite 10 (ab Hilfscode D-1)

  • Seite 11: [E] Fm-480Ake

    [e] FM-480AKE (bis Hilfscode D-0)
  • Seite 12 (ab Hilfscode D-1)

  • Seite 13: [F] Fm-480Ake-N

    [f] FM-480AKE-N (bis Hilfscode D-0)
  • Seite 14 (ab Hilfscode D-1)

  • Seite 15: [G] Fm-480Awke

    [g] FM-480AWKE (bis Hilfscode D-0)
  • Seite 16 (ab Hilfscode D-1)

  • Seite 17: [H] Fm-480Awke-N

    [h] FM-480AWKE-N (bis Hilfscode D-0)
  • Seite 18 (ab Hilfscode D-1)

  • Seite 19: [I] Fm-600Ake

    [i] FM-600AKE (bis Hilfscode D-0)
  • Seite 20 (ab Hilfscode D-1)

  • Seite 21: [J] Fm-600Ake-N

    [j] FM-600AKE-N (bis Hilfscode D-0)
  • Seite 22 (ab Hilfscode D-1)

  • Seite 23: [K] Fm-600Awke

    [k] FM-600AWKE (bis Hilfscode D-0)
  • Seite 24 (ab Hilfscode D-1)

  • Seite 25: [L] Fm-600Awke-N

    [l] FM-600AWKE-N (bis Hilfscode D-0)
  • Seite 26 (ab Hilfscode D-1)

  • Seite 27: [M] Fm-750Ake

    [m] FM-750AKE (bis Hilfscode D-0)
  • Seite 28 (ab Hilfscode D-1)

  • Seite 29: [N] Fm-750Ake-N

    [n] FM-750AKE-N (bis Hilfscode D-0)
  • Seite 30 (ab Hilfscode D-1)

  • Seite 31: [O] Fm-1000Ake

    [o] FM-1000AKE (bis Hilfscode D-0)
  • Seite 32 (ab Hilfscode D-1)

  • Seite 33: [P] Fm-1000Ake-N

    [p] FM-1000AKE-N (bis Hilfscode D-0)
  • Seite 34 (ab Hilfscode D-1)

  • Seite 35: [Q] Fm-1200Alke

    [q] FM-1200ALKE (bis Hilfscode D-0)
  • Seite 36 (ab Hilfscode D-1)

  • Seite 37: [R] Fm-1200Alke-N

    [r] FM-1200ALKE-N (bis Hilfscode D-0)
  • Seite 38 (ab Hilfscode D-1)

  • Seite 39: [S] Fm-1800Alke

    [s] FM-1800ALKE (bis Hilfscode D-0)
  • Seite 40 (ab Hilfscode D-1)

  • Seite 41: [T] Fm-1800Alke-N

    [t] FM-1800ALKE-N (bis Hilfscode D-0)
  • Seite 42 (ab Hilfscode D-1)

  • Seite 43: Konstruktion

    2. KONSTRUKTION [a] FM-170AKE(-N) Behälterendschalter Wasserregulierventil Vorratsbehälter Steuerkasten Verdampfer Luftgekühlter Verflüssiger Spülwasserventil Getriebemotor Ventilatormotor Verdichter...

  • Seite 44: [B] Fm-300Ake(-N), Fm-480Ake(-N), Fm-600Ake(-N)

    [b] FM-300AKE(-N), FM-480AKE(-N), FM-600AKE(-N) Behälterendschalter Wasserregulierventil Ventilatormotor Vorratsbehälter Steuerkasten Verdampfer Luftgekühlter Verflüssiger Spülwasserventil Getriebemotor Verdichter Der Behälterendschalter und der Auswurf wurden ab D-1 geändert. Siehe „[g] BEHÄLTERENDSCHALTER UND AUSWURF“.

  • Seite 45: [C] Fm-480Awke(-N), Fm-600Awke(-N)

    [c] FM-480AWKE(-N), FM-600AWKE(-N) Wasserregulierventil Behälterendschalter Vorratsbehälter Verdampfer Wassergekühlter Verflüssiger Spülwasserventil Steuerkasten Getriebemotor Ventilatormotor Verdichter * nur FM-600AWKE(-N) Der Behälterendschalter und der Auswurf wurden ab D-1 geändert. Siehe „[g] BEHÄLTERENDSCHALTER UND AUSWURF“.

  • Seite 46: [D] Fm-750Ake(-N), Fm-1000Ake(-N)

    [d] FM-750AKE(-N), FM-1000AKE(-N) Wasserregulierventil Auswurf * Luftgekühlter Verflüssiger Behälterendschalter Ventilatormotor Verdampfer Getriebemotor Steuerkasten Vorratsbehälter Spülwasserventil Verdichter Verdampfer Getriebemotor Behälterendschalter * * Der hier abgebildete BehäIterendschalter und der Auswurf sind für Hilfscode A-2 oder frühere Hilfscodes. Für Hilfscodes A-3 bis D-0 sind es die gleichen wie für FM-170/300/480/600. Der Behälterendschalter und der Auswurf wurden ab D-1 geändert. Siehe „[g] BEHÄLTERENDSCHALTER UND AUSWURF“.

  • Seite 47: [E] Fm-1200Alke(-N)

    [e] FM-1200ALKE(-N) Auswurf * Wasserregulierventil Vorratsbehälter Steuerkasten Verdampfer- druckregler Verdampfer Expansionsventil Magnetventil * Der hier abgebildete BehäIterendschalter und der Auswurf sind für Hilfscode A-3 oder frühere Hilfscodes. Für Hilfscodes A-4 bis D-0 sind es die gleichen wie für FM-170/300/480/600. Behälterend- Verdampfer schalter * Spülwasserventil Getriebemotor Der Behälterendschalter und der Auswurf wurden ab D-1 geändert. Siehe „[g] BEHÄLTERENDSCHALTER UND AUSWURF“.

  • Seite 48: [F] Fm-1800Alke(-N)

    [f] FM-1800ALKE(-N) Wasserregulierventil Auswurf * Vorratsbehälter Steuerkasten Verdampfer Expansionsventil Magnetventil Behälterendschalter * * Der hier abgebildete BehäIterendschalter und Verdampfer der Auswurf sind für Hilfscode A-3 oder frühere Hilfscodes. Für Hilfscodes A-4 bis D-0 sind es die gleichen wie für FM-170/300/480/600. Getriebemotor Spülwasserventil Verdampferdruckregler Der Behälterendschalter und der Auswurf wurden ab D-1 geändert. Siehe „[g] BEHÄLTERENDSCHALTER UND AUSWURF“.

  • Seite 49: [G] Behälterendschalter Und Auswurf

    [g] BEHÄLTERENDSCHALTER UND AUSWURF [FM-300AKE(-N), FM-480AKE(-N), FM-600AKE(-N), FM-480AWKE(-N), FM-600AWKE(-N), FM-750AKE(-N), FM-1000 AKE(N), FM-1200ALKE(N), FM-1800ALKE(N) (ab Hilfscode D-1)] Auswurfabdeckung Reedschalter (Behältersteuerung) Feder Betätiger Auswurf Reedschalter (Auswurfschalter) Schacht...

  • Seite 50: Wartungs- Und Reinigungsanleitung

    II. WARTUNGS- UND REINIGUNGSANLEITUNG WICHTIG 1. Dieser Eisbereiter ist individuell, unter Bezugnahme auf die mit dem Eisbereiter mitgelieferte Betriebsanleitung und angebrachte Aufkleber, zu warten. 2. Folgende Teile müssen regelmäßig überprüft und gewartet werden, um eine optimale Leistung des Eisbereiters sicherzustellen: Presskopf (oberes Lager) Gehäuse (unteres Lager) Mechanische Dichtung Diese Teile sollten zwei Jahre nach Installation oder nach 10.000 Betriebsstunden überprüft werden, je nachdem, welche Bedingung zuerst zutrifft. Anschließend sollte eine jährliche Überprüfung erfolgen. Allerdings hängt die tatsächliche Nutzungsdauer dieser Teile von der Wasserqualität und den Betriebsbedingungen ab. Bei schlechter Wasserqualität oder ungünstigen Betriebsbedingungen empfiehlt sich eine häufigere Überprüfung und Wartung.

  • Seite 51: Mechanische Dichtung

    2. MECHANISCHE DICHTUNG Die mechanische Dichtung verhindert Wasserundichtigkeiten zwischen der Schnecke und dem Gehäuselager, verliert aber durch allmählichen Verschleiß ihre Wasserfestigkeit. Überprüfen Sie, wie viel Wasser durch undichte Stellen aus dem Ablaufrohr neben dem Getriebekasten entweicht und bestimmen Sie, ob die Dichtung ersetzt werden muss. Gesamtbetriebsstunden Wasserverlust 3.000 Std. 0,1 ml/h 10.000 Std. 0,5 ml/h Befestigen Sie die mechanische Dichtung mit ihrem beweglichen Boden in Richtung des Gehäuses. Nach dem Austauschen sollte kein Wasserverlust über die Berührungsfläche auftreten.

  • Seite 52: Wasserregulierventil

    3) Den Luftfilter gründlich spülen, trocknen und wieder einsetzen. Luftfilter Luftgitter 6. WASSERREGULIERVENTIL 1) Die Stromversorgung trennen. 2) Wasserhahn der Wasserzufuhrleitung schließen. 3) Den Zulaufschlauch vom Wasserventil trennen. 4) Filterpackung mit einer Bürste reinigen. 5) Filterpackung und Zulaufschlauch wieder anbringen. 6) Wasserhahn der Wasserzulaufleitung öffnen. 7) Die Stromversorgung wieder anschließen. 8) Auf undichte Stellen prüfen. Wasserregulierventil Zulaufschlauch Filterpackung...

  • Seite 53: Reinigen Der Wasseranlage

    7. REINIGEN DER WASSERANLAGE WARNUNG 1. HOSHIZAKI empfiehlt, dieses Gerät mindestens zweimal pro Jahr zu reinigen. Häufigeres Reinigen kann jedoch bei einigen existierenden Wasserkonditionen erforderlich sein. 2. Den Schalter „Operation Switch“ nicht mit feuchten Händen anfassen. 3. Tragen Sie stets Gummihandschuhe, Augenschutz, Schürze usw. für die sichere Handhabung des Reinigungsmittels und des Desinfizierers. 4. Verwenden Sie die von Hoshizaki empfohlenen Reinigungsmittel und Desinfizierer. Setzen Sie sich bei Fragen mit Ihrem lokalen Hoshizaki-Büro in Verbindung. (Die unten stehenden Anweisungen geben ein Beispiel der...
  • Seite 54 WICHTIG Der Sicherheit und maximalen Wirksamkeit halber sind die Lösungen sofort nach dem Verdünnen zu verwenden. <SCHRITT 2> Verwenden Sie die Reinigungslösung zur Beseitigung von Kalkablagerungen im Wassersystem. 1) Die Kunststoff-Zugangsklappe auf der Frontplatte öffnen. 2) Die STOP-Taste zur Aktivierung des Spülzyklus (ca. 10 Minuten) drücken. 3) Alles Eis aus dem Vorratsbehälter entfernen, um Kontamination durch das Reinigungsmittel zu vermeiden. 4) Netzstecker des Eisbereiters herausziehen. Deckplatte und die Frontplatte entfernen. 5) Abdeckung des Reservoirs entfernen. Entfernen Sie alle Grobteile oder Kalkablagerungen. 6) Das Reservoir vorsichtig bis zum Überlaufpunkt mit der Lösung auffüllen. Bei Bedarf die Innenseite des Reservoirs mit einer kleinen Bürste reinigen. 7) Die Reservoirabdeckung wieder anbringen. 8) Prüfen, dass sich der Schalter „Operation Switch“ in der Stellung „ON“ befindet.
  • Seite 55 <SCHRITT 3> Hinweis: Desinfizieren ist immer nach dem Reinigen oder aber als individueller Vorgang durchzuführen, wenn Bedingungen vorliegen, die dieses erfordern. Mit 2,8 Liter der Desinfektionslösung den Eisbereiter desinfizieren. 15) Punkte 1) bis 14) durchführen, um die Desinfektion des Wassersystems abzuschließen.

  • Seite 56: Technische Informationen

    III. TECHNISCHE INFORMATIONEN 1. WASSER- UND KÜHLMITTELKREISLAUF [a] FM-170AKE(-N), FM-300AKE(-N), FM-480AKE(-N), FM-600AKE(-N) VENTILATOR- DRUCKSCHALTER WASSERREGULIERVENTIL MOTOR SCHWIMMER- SCHALTER VERDICHTER VERFLÜSSIGER ZUGANGSVENTIL WÄRMETAUSCHER * FM-480AKE(-N), FM-600AKE(-N) nur 350 mm 800 mm WASSER- ZULAUF VORRATS- TROCKNER BEHÄLTER VERDAMPFER EXP.V WASSERABLAUF SPÜLWASSERVENTIL Druckschalter [FM-170AKE(-N)] Aus 1,57 + 0,15/0 MPa Ein 0,98 ± 0,15 MPa [FM-300AKE(-N)] Aus 2,85 + 0,15/0 MPa Ein 2,30 ± 0,15 MPa...

  • Seite 57: [B] Fm-750Ake(-N), Fm-1000Ake(-N)

    [b] FM-750AKE(-N), FM-1000AKE(-N) VENTILATOR- DRUCKSCHALTER WASSERREGULIERVENTIL MOTOR SCHWIMMER- VERDICHTER SCHALTER VERFLÜSSIGER ZUGANGSVENTIL WÄRMETAUSCHER 350 mm VERDAMPFER WASSER- ZULAUF VORRATSBEHÄLTER TROCKNER VERDAMPFER EXP.V EXP.V WASSERABLAUF SPÜLWASSERVENTIL Druckschalter Aus 3,14 + 0,15/0 MPa Ein 2,26 ± 0,15 MPa...

  • Seite 58: [C] Fm-1200Alke(-N)

    [c] FM-1200ALKE(-N) E.P-REGLER WASSERREGULIERVENTIL SCHWIMMERSCHALTER MAGNETVENTIL VERDAMPFER WASSERZULAUF VORRATSBEHÄLTER EXP.V VERDAMPFER EXP.V WASSERABLAUF SPÜLWASSERVENTIL...

  • Seite 59: [D] Fm-1800Alke(-N)

    [d] FM-1800ALKE(-N) E.P-REGLER WASSERREGULIERVENTIL SCHWIMMERSCHALTER E.P-REGLER VERDAMPFER WASSERZULAUF MAGNETVENTIL VORRATSBEHÄLTER VERDAMPFER EXP.V SPÜLWASSERVENTIL SCHWIMMERSCHALTER WASSERREGULIERVENTIL EXP.V VERDAMPFER WASSERABLAUF WASSERZULAUF VORRATSBEHÄLTER EXP.V WASSERABLAUF...

  • Seite 60: [E] Fm-480Awke(-N), Fm-600Awke(-N)

    [e] FM-480AWKE(-N), FM-600AWKE(-N) VENTILATOR- WASSERREGULIERVENTIL DRUCKSCHALTER MOTOR SCHWIMMER- WASSERGE- VERDICHTER SCHALTER KÜHLTER VERFLÜSSIGER ZUGANGSVENTIL WÄRMETAUSCHER * FM-480AWKE(-N): 400 mm FM-600AWKE(-N): 800 mm WASSERZULAUF TROCKNER VORRATSBEHÄLTER VERDAMPFER EXP.V WASSERABLAUF SPÜLWASSERVENTIL Druckschalter [FM-480AWKE(-N)] Aus 3,14 + 0,15/0 MPa Ein 2,26 ± 0,15 MPa [FM-600AWKE(-N)] Aus 2,65 + 0,15/0 MPa Ein 2,20 ± 0,15 MPa...

  • Seite 61: Schaltplan

    2. SCHALTPLAN [a] SCHALTPLAN FM-170AKE(-N) (bis Hilfscode C-0) SATZ-NR. GR/Y NETZ- SICHERUNG 10 A ÜBERSPANNUNGSSCHUTZ (VARISTOR) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] STARTKOND. 60 MFD (BK) (BK) ÜBERSPAN- NUNGSSCHUTZ VERDICHTER (FUNKEN- FÄNGER)
  • Seite 62 FM-170AKE(-N) (ab Hilfscode C-1) SATZ-NR. GR/Y NETZ- SICHERUNG 10 A ÜBERSPANNUNGSSCHUTZ (VARISTOR) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] STARTKOND. 60 MFD (BK) (BK) ÜBERSPAN- NUNGSSCHUTZ VERDICHTER (FUNKEN- FÄNGER) 1 2 3 4 5 6 7 8 9 10 11 12 13 14...
  • Seite 63 FM-300AKE(-N) (bis Hilfscode D-0) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] KONDENSATOR (BU) (BR) VERDICHTER STARTRELAIS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] [{XA}] BEHÄLTERENDSCHALTER 1...
  • Seite 64 FM-300AKE(-N) (ab Hilfscode D-1) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A [{XA}] KONDENSATOR (BU) (BR) VERDICHTER START- RELAIS [{XA}] [{XA}] BEHÄLTERENDSCHALTER 1 (BK) GETRIEBE- MOTOR 1 SCHUTZSCHALTER 1 KOND. 6 µF (BK) THERMO- KONTAKT DRUCK- SCHALTER [{XA}] SCHWIMMERSCHALTER VENTILATORMOTOR1 (BU) THERMO- Y (BR) (BU) (BK) KONTAKT [{XA}]...
  • Seite 65 FM-480AKE(-N) (bis Hilfscode D-0) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] VERDICHTER ANLAUFKONDENSATOR 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] THERMO- KONTAKT [{XA}] STARTKOND.
  • Seite 66 FM-480AKE(-N) (ab Hilfscode D-1) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A [{XA}] ANLAUFKONDENSATOR VERDICHTER [{XA}] THERMO- KONTAKT [{XA}] STARTKOND. STARTER BEHÄLTERENDSCHALTER 1 (BK) GETRIEBE- MOTOR 1 SCHUTZSCHALTER 1 KOND. 6 µF P T1 (BK) THERMO- KONTAKT DRUCK- SCHALTER [{XA}] SCHWIMMERSCHALTER VENTILATORMOTOR 1 (BU) (BR) (BU) THERMO- (BK)
  • Seite 67 FM-480AWKE(-N) (bis Hilfscode D-0) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] ANLAUFKONDENSATOR VERDICHTER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] THERMO- KONTAKT [{XA}] STARTER...
  • Seite 68 FM-480AWKE(-N) (ab Hilfscode D-1) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A [{XA}] ANLAUFKONDENSATOR VERDICHTER THERMO- [{XA}] KONTAKT [{XA}] STARTKOND. STARTER BEHÄLTERENDSCHALTER 1 (BK) GETRIEBE- MOTOR 1 SCHUTZSCHALTER 1 KOND. 6 µF P T1 (BK) THERMO- KONTAKT DRUCK- SCHALTER [{XA}] SCHWIMMERSCHALTER FM-480AKE-N HEIZUNG 1 (BU) (BK) BR Y [{XA}]...
  • Seite 69 FM-600AKE(-N) (bis Hilfscode D-0) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A KURBELGEHÄUSE-HEIZUNG 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] ENTSTÖRKONDENSATOR ANLAUFKONDENSATOR VERDICHTER STARTKOND. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] THERMO- KONTAKT...
  • Seite 70 FM-600AKE(-N) (ab Hilfscode D-1) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A KURBELGEHÄUSE-HEIZUNG [{XA}] ENTSTÖRKONDENSATOR ANLAUF- KONDENSATOR VERDICHTER START- KOND. THERMO- [{XA}] KONTAKT STARTER [{XA}] BEHÄLTERENDSCHALTER 1 (BK) GETRIEBE- SCHUTZSCHALTER 1 MOTOR 1 KOND. 6 µF P T1 (BK) THERMO- KONTAKT DRUCK- SCHALTER RELAIS-X6 [{XA}] SCHWIMMERSCHALTER (BU) ANLAUFKONDENSATOR...
  • Seite 71 FM-600AWKE(-N) (bis Hilfscode D-0) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A KURBELGEHÄUSE-HEIZUNG 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] ENTSTÖRKONDENSATOR ANLAUFKONDENSATOR VERDICHTER STARTKOND. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] THERMO- KONTAKT...
  • Seite 72 FM-600AWKE(-N) (ab Hilfscode D-1) SATZ-NR. GR/Y NETZ- SICHERUNG 25 A KURBELGEHÄUSE-HEIZUNG [{XA}] ENTSTÖRKONDENSATOR ANLAUFKONDENSATOR VERDICHTER STARTKOND. [{XA}] THERMO- KONTAKT STARTER [{XA}] BEHÄLTERENDSCHALTER 1 (BK) GETRIEBE- MOTOR 1 SCHUTZSCHALTER 1 KOND. 6 µF (BK) THERMO- KONTAKT DRUCK- SCHALTER RELAIS-X6 [{XA}] SCHWIMMERSCHALTER (BU) VENTILATORMOTOR (OBEN) (BK) (BK) (BK)
  • Seite 73 FM-750AKE(-N) [bis Hilfscode A-2] GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] VERDICHTER ANLAUFKONDENSATOR STARTKOND. THERMO- KONTAKT STARTER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 BEHÄLTERENDSCHALTER 1 [{XA}] (BK)
  • Seite 74 FM-750AKE(-N) [Hilfscode: A-3 und B-0] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] VERDICHTER ANLAUFKONDENSATOR STARTKOND. THERMO- KONTAKT STARTER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] [{XA}] BEHÄLTERENDSCHALTER 2...
  • Seite 75 FM-750AKE(-N) [Hilfscode: B-1 bis D-0] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] VERDICHTER ANLAUFKONDENSATOR THERMO- KONTAKT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] STARTKOND.
  • Seite 76 FM-750AKE(-N) [ab Hilfscode D-1] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A [{XA}] ANLAUFKONDENSATOR VERDICHTER THERMO- KONTAKT [{XA}] STARTKOND. STARTER BEHÄLTER- BEHÄLTER- [{XA}] ENDSCHALTER 1 ENDSCHALTER 2 GETRIEBE- (BK) MOTOR 1 KOND. 6 µF SCHUTZSCHALTER 1 SCHUTZSCHALTER 2 THERMO- KONTAKT (BK) GETRIEBE- KOND. 6 µF MOTOR 2 DRUCK- SCHALTER...
  • Seite 77 FM-1000AKE(-N) [bis Hilfscode A-2] GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] KURBELGEHÄUSE-HEIZUNG V/BK ANLAUFKONDENSATOR VERDICHTER BEHÄLTERENDSCHALTER 1 STARTKOND. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] THERMO- KONTAKT...
  • Seite 78 FM-1000AKE(-N) [Hilfscode: A-3 und B-0] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] KURBELGEHÄUSE-HEIZUNG V/BK ANLAUFKONDENSATOR VERDICHTER STARTKOND. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] THERMO- KONTAKT...
  • Seite 79 FM-1000AKE(-N) [Hilfscode: B-1 bis D-0] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A KURBELGEHÄUSE-HEIZUNG 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] ENTSTÖRKONDENSATOR ANLAUFKONDENSATOR VERDICHTER 1 2 3 4 5 6 7 8 9 10 11 12 13 14 STARTKOND.
  • Seite 80 FM-1000AKE(-N) [ab Hilfscode D-1] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A [{XA}] VERDICHTER ANLAUFKONDENSATOR THERMO- KONTAKT [{XA}] STARTKOND. STARTER BEHÄLTER- BEHÄLTER- [{XA}] ENDSCHALTER 1 ENDSCHALTER 2 GETRIEBE- (BK) MOTOR 1 KOND. 6 µF THERMO- SCHUTZSCHALTER 1 SCHUTZSCHALTER 2 KONTAKT (BK) GETRIEBE- MOTOR 2 KOND. 6 µF DRUCK- SCHALTER THERMO-...
  • Seite 81 FM-1200ALKE(-N) [bis Hilfscode A-3] GR/Y NETZ- SICHERUNG 10 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] MAGNETVENTIL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 BEHÄLTERENDSCHALTER 1 (BR) (BU) [{XA}] (BK) [{XA}]...
  • Seite 82 FM-1200ALKE(-N) [Hilfscode: A-4 und B-0] SATZ-NR. GR/Y NETZ- SICHERUNG 10 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] MAGNETVENTIL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 (BR) (BU) [{XA}] [{XA}] BEHÄLTERENDSCHALTER 1 BEHÄLTERENDSCHALTER 2...
  • Seite 83 FM-1200ALKE(-N) [Hilfscode: B-1 bis D-0] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] MAGNETVENTIL (BR) (BU) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] [{XA}] BEHÄLTERENDSCHALTER 1 BEHÄLTERENDSCHALTER 2...
  • Seite 84 FM-1200ALKE(-N) [ab Hilfscode D-1] SATZ-NR. GR/Y NETZ- SICHERUNG 25 A [{XA}] MAGNETVENTIL (BR) (BU) [{XA}] BEHÄLTER- BEHÄLTER- [{XA}] ENDSCHALTER 1 ENDSCHALTER 2 GETRIEBE- (BK) MOTOR 1 KOND. 6 µF P T1 THERMO- SCHUTZSCHALTER 1 SCHUTZSCHALTER 2 KONTAKT (BK) GETRIEBE- KOND. 6 µF MOTOR 2 DRUCK- SCHALTER THERMO-...
  • Seite 85 FM-1800ALKE(-N) [bis Hilfscode A-3] GR/Y NETZ- SICHERUNG 10 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] BEHÄLTERENDSCHALTER 1 (DBU) MAGNETVENTIL (BK) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 BEHÄLTERENDSCHALTER 2 (BR) (BU)
  • Seite 86 FM-1800ALKE(-N) [Hilfscode: A-4 und B-0] SATZ-NR. GR/Y NETZ- SICHERUNG 10 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] MAGNETVENTIL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 (BR) (BU) [{XA}] [{XA}] BEHÄLTERENDSCHALTER 1 BEHÄLTERENDSCHALTER 2 (BK)
  • Seite 87 FM-1800ALKE(-N) [Hilfscode: B-1 und D-0] SATZ-NR. GR/Y NETZ- SICHERUNG 10 A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [{XA}] MAGNETVENTIL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 (BR) (BU) [{XA}] [{XA}] BEHÄLTERENDSCHALTER 1 BEHÄLTERENDSCHALTER 2...
  • Seite 88 FM-1800ALKE(-N) [ab Hilfscode D-1] SATZ-NR. GR/Y NETZ- SICHERUNG 10 A [{XA}] MAGNETVENTIL (BR) (BU) [{XA}] BEHÄLTER- BEHÄLTER- [{XA}] ENDSCHALTER 1 ENDSCHALTER 2 (BK) (BK) GETRIEBEMOTOR 1 KOND. 6 µF BEHÄLTERENDSCHALTER 3 SCHUTZSCHALTER 1 SCHUTZSCHALTER 2 THERMO- KONTAKT (BK) (BK) GETRIEBEMOTOR 2 KOND. 6 µF SCHUTZSCHALTER 3 THERMO- SCHWIMMERSCHALTER 2...

  • Seite 89: [B] Steuerkasten-Layout

    [b] STEUERKASTEN-LAYOUT FM-170AKE(-N) STEUERPLATINE - HAUPT STEUERPLATINE - BETRIEB ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) ARBEITSSTROMRELAIS (GM-ANTRIEB) BETRIEBSSCHALTER SCHUTZSCHALTER (10 A) ÜBERSPANNUNGSSCHUTZ (FUNKENFÄNGER) SICHERUNG 3,15 A...

  • Seite 90: Sicherung 3,15 Atr Transformator

    FM-300AKE(-N), FM-480AKE(-N) STEUERPLATINE - HAUPT STEUERPLATINE - BETRIEB ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) ARBEITSSTROMRELAIS (GM-ANTRIEB) BETRIEBSSCHALTER SCHUTZSCHALTER (10 A: 300AKE / 20 A: 480AKE) KONDENSATOR (GM1) SICHERUNG 3,15 A TRANSFORMATOR...
  • Seite 91 FM-480AWKE(-N) STEUERPLATINE - HAUPT STEUERPLATINE - BETRIEB ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) ARBEITSSTROMRELAIS (GM-ANTRIEB) BETRIEBSSCHALTER SCHUTZSCHALTER (20 A) KONDENSATOR (GM1) SICHERUNG 3,15 A TRANSFORMATOR...
  • Seite 92 FM-600AKE(-N), FM-600AWKE(-N) STEUERPLATINE - HAUPT STEUERPLATINE - BETRIEB ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) ARBEITSSTROMRELAIS (GM-ANTRIEB) ARBEITSSTROMRELAIS (VERDICHTER) STARTER (VERDICHTER) ANLAUFKONDENSATOR (VERDICHTER) BETRIEBSKONDENSATOR (VERDICHTER) BETRIEBSSCHALTER SCHUTZSCHALTER (25 A) KONDENSATOR (GM1) SICHERUNG 3,15 A TRANSFORMATOR...
  • Seite 93 FM-750AKE(-N), FM-1000AKE(-N) [bis Hilfscode B0] STEUERPLATINE - HAUPT ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) STEUERPLATINE - BETRIEB KONDENSATOR (GM1) KONDENSATOR (GM2) STARTER STARTKONDENSATOR ANLAUFKONDENSATOR SICHERUNG SCHUTZSCHALTER ARBEITSSTROMRELAIS ARBEITSSTROMRELAIS (NUR FM-1000AKE, FM-1000AKE-N) BETRIEBSSCHALTER...
  • Seite 94 FM-1200ALKE(-N) [bis Hilfscode B0] STEUERPLATINE - HAUPT ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (MAGNETVENTIL, AUF PLATINE) STEUERPLATINE - BETRIEB KONDENSATOR (GM1) KONDENSATOR (GM2) ARBEITSSTROMRELAIS SCHUTZSCHALTER SICHERUNG BETRIEBSSCHALTER...
  • Seite 95 FM-1800ALKE(-N) [bis Hilfscode B0] STEUERPLATINE - HAUPT ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (MAGNETVENTIL, AUF PLATINE) STEUERPLATINE - BETRIEB KONDENSATOR (GM1) KONDENSATOR (GM2) KONDENSATOR (GM3) ARBEITSSTROMRELAIS ARBEITSSTROMRELAIS ARBEITSSTROMRELAIS SCHUTZSCHALTER SICHERUNG BETRIEBSSCHALTER...
  • Seite 96 FM-750AKE(-N), FM-1200ALKE(-N) [ab Hilfscode B1] STEUERPLATINE - HAUPT STEUERPLATINE - BETRIEB ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) ARBEITSSTROMRELAIS (GM-ANTRIEB) BETRIEBSSCHALTER SCHUTZSCHALTER (20 A: 750AKE / 10 A: 1200ALKE) KONDENSATOR (GM1) KONDENSATOR (GM2) SICHERUNG 3,15 A TRANSFORMATOR...
  • Seite 97 FM-1000AKE(-N) [ab Hilfscode B1] STEUERPLATINE - HAUPT STEUERPLATINE - BETRIEB ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) ARBEITSSTROMRELAIS (GM-ANTRIEB) ARBEITSSTROMRELAIS (VERDICHTER) STARTER (VERDICHTER) ANLAUFKONDENSATOR (VERDICHTER) BETRIEBSKONDENSATOR (VERDICHTER) BETRIEBSSCHALTER SCHUTZSCHALTER (25 A) KONDENSATOR (GM1) KONDENSATOR (GM2) SICHERUNG 3,15 A TRANSFORMATOR...
  • Seite 98 FM-1800ALKE(-N) [ab Hilfscode B1] STEUERPLATINE - HAUPT STEUERPLATINE - BETRIEB ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL, AUF PLATINE) ARBEITSSTROMRELAIS (GETRIEBEMOTOR, AUF PLATINE) ARBEITSSTROMRELAIS (VERDICHTER, AUF PLATINE) ARBEITSSTROMRELAIS (GM-ANTRIEB) ARBEITSSTROMRELAIS (WASSERREGULIERVENTIL 2) ARBEITSSTROMRELAIS (SPÜLWASSERVENTIL) BETRIEBSSCHALTER SCHUTZSCHALTER (10 A) KONDENSATOR (GM1) KONDENSATOR (GM2) KONDENSATOR (GM3) SICHERUNG 3,15 A TRANSFORMATOR...

  • Seite 99: Eisproduktionsmechanismus

    3. EISPRODUKTIONSMECHANISMUS Flockentyp Nugget-Typ Stift Schrauben- bolzen Feder- scheibe Schneideinheit Schnecke Press- Dichtung - kopf Auswurf Flansch Mechanische Dichtung Flachkopf- O-Ring Maschinen- Manschetten- schraube heizung (an einigen Sechskant- Modellen) Kopfschrau- Dichtbolzen be mit Unterleg- Abdeckung - scheibe Getriebemotor Gehäuse Verbindungsstück Verdampfer Schraube Getriebemotor...

  • Seite 100: [A] Verdampfer (Gehäuse)

    [a] VERDAMPFER (GEHÄUSE) Der Verdampfer besteht aus einem Eisproduktionszylinder aus Edelstahl, der mit einem Kälterohr umwickelt und in Polyurethan-Isolierschaum eingepackt ist. Das über den Zulauf in den Verdampfer eingeleitete Wasser wird gefroren. Der Eisschacht befindet sich oben am Verdampfer. [b] SCHNECKE Die Edelstahlschnecke wird von den oberen und unteren Verdampferlagern getragen und vom Getriebemotor langsam gedreht, wobei das an der Innenwand des Zylinders gebildete Eis abgeschabt und in den Eisschacht transportiert wird. [c] PRESSKOPF (LAGER) Der Edelstahl-Presskopf ist mit einem eingepressten Kunststoff-Innenlager ausgestattet und oben am Verdampfer befestigt. Der Presskopf dient als Schneckenlager und komprimiert über den Wegwiderstand das von der Schnecke nach oben transportierte Wassereis zu einer Säule.

  • Seite 101: [H] Manschettenheizung

    [h] MANSCHETTENHEIZUNG (an einigen Modellen) Die Manschettenheizung soll die durch den Presskopf transportierte Eislast im Gefrierzyklus verringern und den Dampfblaseneinschluss während des Spülzykluses verhindern. [i] ABNEHMBARER FLANSCH Der Flansch wurde in der Regel zur Befestigung des Eisschachtes an den Verdampfer geschweißt. Doch unter der hin und wieder vom Presskopf auf den Verdampfer ausgeübten zu hohen Last bei der Eiskomprimierung brachen die Schweißverbindungen. Um die Last zu vermeiden, wurde der Flansch vom Verdampfer getrennt und über Dichtbolzen mit dem Presskopf verbunden. [j] DICHTBOLZEN Manchmal treten bei der Eisherstellung weiße feste Ablagerungen an der Abtropfwanne auf. Dabei handelt es sich um Kieselerde- und Kalziumrückstände des Eiswassers, das aus dem Dichtbolzen tropft. Die Schraube dient nicht nur der Befestigung, sondern auch der Abdichtung, die durch Last und Vibrationen im Gefrierzyklus leiden kann. Einen einmal...
  • Seite 102 Wenn der Kunststoffteil des Behälterendschalters oder die Infrarot-Sensorlinse verschmutzt ist und Infrarotstrahlen blockiert, erfasst der Sensor fälschlicherweise einen vollen Behälter und stoppt die Maschine. Bei regelmäßigen Wartungen oder regelmäßigem Austausch von Ersatzteilen prüfen, dass der Infrarotstrahlenweg und die Infrarot-Sensorlinse im Kunststoffteil des Behälterendschalters sauber sind. Wenn nicht, mit einem weichen Tuch reinigen. Weich-PVC Weich-PVC Schacht Behälterendschalter Infrarotstrahlenweg Infrarot-Sensorlinse...

  • Seite 103: [L] Behälterendschalter

    [l] BEHÄLTERENDSCHALTER [FM-170/300/480/600 (bis Hilfscode D0), FM-750/1000 (Hilfscode: A-3 bis D0), FM-1200/1800 (Hilfscode: A-4 bis D0)] Der Behälterendschalter besteht aus BEHÄLTER- einem Näherungsschalter und einem STEUERUNG Schaltmechanismus. Wenn der Eisschacht v o l l w i r d , d r ü c k t d a s E i s a u f d e n Schaltmechanismus oben am Schacht und schaltet so den Näherungsschalter aus.

  • Seite 104: [N] Schachtschalter

    3. Der Betätigermagnet verschiebt sich und löst sich vom Reedschalter. 4. Der Reedschalter wird abgeschaltet. 5. Die Eisherstellung stoppt. Durch schwere Verschmutzungen im Auswurf oder im Schacht kann das Eis stecken bleiben. Ein verschmutztes Scharnier am Betätiger kann das Bewegen des Betätigers verhindern. Prüfen Sie die Sauberkeit von Auswurf, Schacht und Betätiger bei der regelmäßigen Inspektion oder beim regelmäßigen Ersatzteilaustausch. Wischen Sie schmutzige Teile ab. Der Eismelder ist beim Eisflocken- und beim Eisnuggetbereiter unterschiedlich. Wenn ein falscher Melder angebracht wird, funktioniert die Behältersteuerung nicht. Wenn die Eisbereitung fortgesetzt wird, wird der fehlerhafte Stoppschalter ausgelöst, und das Gerät bricht den Vorgang mit einem Fehler ab. Stellen Sie sicher, dass der korrekte Eismelder angebracht wird. Der Betätiger besteht aus zwei miteinander verbundenen Komponenten.

  • Seite 105: [O] Auswurf, Auswurfabdeckung

    Normale Betriebsbedingung Band Mikroschalter Schacht Auswurf Abnormale Betriebsbedingung (Band bewegt sich und drückt auf Mikroschalter) Band Mikroschalter Schacht Auswurf [o] AUSWURF, AUSWURFABDECKUNG [FM-300/480/600AKE(-N), FM-480/600AWKE(-N) (ab Hilfscode D-1), FM-750/1000AKE(-N) (bis Hilfscode A-2, ab Hilfscode D-1), FM-1200/1800ALKE(N) (bis Hilfscode A-3, ab Hilfscode D-1)] Auswurfabdeckung Reedschalter Auswurf und Auswurfabdeckung sind mit dem Verdampfergehäuse über einen lösbaren Flansch verbunden. Sie bilden die Passage zur Lieferung Auswurf des im Verdampfergehäuse aufgebauten Eises in den Schacht. Der Auswurf ist mit einem Reedrelais ausgestattet und die Auswurfabdeckung mit einem Magneten. Sollte der BehäIterendschalter...

  • Seite 106: Elektrischer Schaltkreis

    4. ELEKTRISCHER SCHALTKREIS VORSICHT Nach der Ausführung von Servicearbeiten entsprechend der Störmeldung alle Komponenten in der ursprünglichen Form wieder zusammenbauen. [a] STANDARDBETRIEB Der Eisbereiter beginnt mit der Wasserversorgung, sobald der Betriebsschalter in die Position „ON“ gestellt wird. Ist die Wasserversorgung abgeschlossen, läuft der Getriebemotor sofort an. Nach 5 Minuten startet der Verdichter mit dem Beginn der Eisproduktion.

  • Seite 107: [B] Ablaufdiagramm

    [b] ABLAUFDIAGRAMM...

  • Seite 108: Funktionsplatine

    5. FUNKTIONSPLATINE [a] FUNKTIONSTASTEN ICE = Wird diese Taste im STOP-Modus gedrückt, wird das Gerät mit Wasser versorgt und beginnt mit der Eisproduktion. STOP = Wird diese Taste im ICE-Modus gedrückt, stoppt das Gerät die Eisproduktion und lässt das Wasser ab. MAINTENANCE A = Zur Verwendung für verschiedene Wartungsfunktionen. MAINTENANCE B = Zur Einstellung des Modellcodes. OPERATION SWITCH = Stromversorgung für den Eisbereiter. Wenn das Gerät längere Zeit nicht verwendet werden soll, den Schalter in die Position „OFF“ stellen. [b] EINSTELLEN DER MODELLNUMMER Die Modellnummer muss eingestellt werden, wenn die Steuerplatine ausgetauscht wird.

  • Seite 109: [C] Anzeige Der Verdichter-Betriebsstunden, Zykluszeit

    2) 4) [c] ANZEIGE DER VERDICHTER-BETRIEBSSTUNDEN, ZYKLUSZEIT, MODELLNUMMER UND SOFTWAREVERSION Die Taste „Maintenance A“ drücken und halten, dann die ICE-Taste drücken. In der Anzeige erscheinen bei jedem weiteren ICE-Tastendruck nacheinander die folgenden Werte. Diese Funktion ist im Eis- oder Stop-Modus verfügbar. Drücken und halten MAINTENANCE A Verdichter-Betriebsstunden im Display ---------- a) ICE drücken Zykluszeit im Display ----------------------------------- b) ICE drücken Modellnummer im Display ---------------------------- c) ICE drücken Softwareversion im Display -------------------------- d) MAINTENANCE A loslassen...
  • Seite 110 Hinweis: 1. In der Anzeige erscheint der nächste Wert, wenn die ICE-Taste gedrückt wird, bevor ein Wert angezeigt wird. 2. Der Anzeigemodus wird abgebrochen, wenn die Taste „Maintenance A“ losgelassen wird. 3. Die Softwareversion wird wiederholt angezeigt, solange die Taste „Maintenance A“ gehalten wird. Die Taste „Maintenance A“ loslassen, um den Anzeigemodus abzubrechen. a) Verdichter-Betriebsstunden In der Anzeige erscheinen die Verdichter-Betriebsstunden mit sechs Ziffern, aufgeteilt in drei Teile (jeweils2 Ziffern für 2 Sekunden). Danach erscheint „- -“ in der Anzeige (kennzeichnet das Ende des Verdichter- Betriebsstunden-Anzeigemodus).

  • Seite 111: Softwareversion

    Dies sind nur Näherungswerte für die Kapazität. Die tatsächliche Kapazität ist abhängig von der Umgebungs- und Wassertemperatur, Spannung und Frequenz. Um die Kapazität genau zu bestimmen, die Eisproduktion in 10 Minuten in einem Behälter sammeln, wiegen und in die Tagesproduktion hochrechnen. Für einen Durchschnittswert dreimal wiederholen. c) Modellnummer Die Anzeige enthält zwei Ziffern. z. B. FM-750AKE(-N), FM-1000AKE(-N) = „05“ d) Softwareversion In der Anzeige erscheint die Softwareversion mit sechs Ziffern/Symbolen, aufgeteilt in drei Teile. z. B. Ver. 9-3-6 = „09“, „-3“, „-6“ Die Anzeige wird solange wiederholt, bis die Taste „Maintenance A“ losgelassen wird. [d] ANZEIGE DES FEHLERPROTOKOLLS Die Taste „Maintenance A“ drücken und halten, dann die STOP-Taste drücken. In der Anzeige erscheinen bei jedem weiteren STOP-Tastendruck nacheinander die folgenden Werte.

  • Seite 112: [E] Zurücksetzen Des Fehlerprotokolls

    Hinweis: 1. In der Anzeige erscheint ein anstehender Fehler nicht, auch wenn die STOP-Taste bei angezeigtem Fehlerprotokoll gedrückt wird. Um einen anstehenden Fehler anzuzeigen, die STOP-Taste drücken, solange zur Anzeige des Endes des Fehlerprotokoll- Anzeigemodus „- -“ erscheint. [e] ZURÜCKSETZEN DES FEHLERPROTOKOLLS Bei ausgeschaltetem Betriebsschalter („OFF“) die STOP-Taste und die Taste „Maintenance A“ drücken und halten. Dann den Betriebsschalter einschalten („ON“). Die Tasten loslassen, wenn in der Anzeige der ICE-Modus angezeigt wird. Das Fehlerprotokoll ist damit zurückgesetzt. Nicht mehr als erforderlich zurücksetzen. [f] ZURÜCKSETZEN DER VERDICHTER-BETRIEBSSTUNDEN Bei ausgeschaltetem Betriebsschalter die ICE-, STOP- und die Taste „Maintenance A“...

  • Seite 113: [G] Verringern Der Verdichteranlaufzeit

    [g] VERRINGERN DER VERDICHTERANLAUFZEIT Bei ausgeschaltetem Betriebsschalter die Taste „Maintenance A“ drücken und halten. Dann den Betriebsschalter einschalten („ON“). Die Taste loslassen, wenn in der Anzeige der ICE-Modus angezeigt wird. Der Verdichter startet 30 Sekunden nach Beendigung des Wassereinspeisungszyklus.

  • Seite 114: Schutzeinrichtungen

    6. SCHUTZEINRICHTUNGEN [a] ANZEIGE Wenn eine Störung auftritt, erscheint „E_“ oder „c_“ in der Anzeige. Manche „c_“- Störungen werden nicht angezeigt und müssen über das Fehlerprotokoll geprüft werden. Wenn ein Betriebsfehler auftritt, erscheint ein blinkendes „E_“ in der Anzeige der Funktionsplatine und der Eisbereiter stoppt. Bei Eingang einer Störmeldung am besten erst den Benutzer bitten, den Fehlercode in der Anzeige abzulesen. Dann in der Fehlercodetabelle unter „7. FEHLERCODES“ nachsehen.

  • Seite 115: Fehlercodes

    7. FEHLERCODES Verriegelungsfehler Code Fehler Bedingung Betrieb Zurücksetzen Prüfen/Reparatur Wasserleck im Wasser- kreislauf (Wasserreser- Stromversor- voir, Zulaufschlauch, Ganze Eisproduktion Fehler c0 tritt zweimal gung, Aus- Ablaufschlauch, Maschine Wasserleck hintereinander auf. schalten - Schlauchverbindung, stoppt. Einschalten mechanische Dich- tung, Spülwasserventil), Schwimmerschalter Gasleck, Wasserregu- Stromversor- Ganze lierventil schließt nicht, Niedrige Eisproduktionszyklus gung, Aus- Maschine Lufteinschluss im Eisproduktion dauert zu lange. schalten - stoppt. Verdampfer, Einfrieren, Einschalten Schwimmerschalter...

  • Seite 116: Andere Fehler

    Code Fehler Bedingung Betrieb Zurücksetzen Prüfen/Reparatur Getriebemotor blockiert, Drehsensor erfasst Stromversor- Ganze Nachlauf oder Überlast, falsche Drehrichtung. Getriebemotorfeh- gung, Aus- Maschine Versorgungsspannung, schalten - stoppt. hohe Umgebungstempe- c5-Störung tritt 5 mal auf. Einschalten ratur Stromversor- Ganze Abnormal niedrige c3-Störung tritt 3 Mal in gung, Aus- Maschine Spannungsversorgung Spannung 24 Stunden auf. schalten - stoppt. Einschalten Offener Austrags- Austragsrohr-Thermistor- rohr-Thermistor- schaltkreis ist EH blinkt. Austragsrohr-Thermistor schaltkreis unterbrochen.
  • Seite 117 Wird automatisch zurückgesetzt, Druckschalter bleibt 5 Se- wenn der Druck- Verflüssiger ver- Abnormaler kunden lang aus oder der schalter einschal- Ganze Maschine stopft, Kühlwasser- Druck auf Wert des Verflüssigerther- tet oder der Wert stoppt. kreislauf, Hochdruckseite mistors 5 Sekunden lang des Verflüssiger- Kältekreislauf über dem Sollwert. thermistors unter dem Sollwert liegt. Wird automatisch Spannung bleibt länger als zurückgesetzt, Abnormal 1 Sek. unter der Einstel- Ganze Maschine wenn die Span- Spannungsversor- niedrige Span- lung bei Verdichter EIN stoppt. nung 2 Min. lang gung nung und Wasserregulierventil über dem Reset- AUS. pegel bleibt.

  • Seite 118: Leistungsdaten

    8. LEISTUNGSDATEN [a] FM-170AKE 0,18 0,16 0,14 0,12 3,85 14,5 3,75 13,5 3,65 1200 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 119: [B] Fm-170Ake-N

    [b] FM-170AKE-N 0,18 0,16 0,14 0,12 3,85 14,5 3,75 13,5 3,65 1200 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 120: [C] Fm-300Ake

    [c] FM-300AKE 0,35 0,25 0,15 2200 2000 1800 1600 1400 1200 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 121: [D] Fm-300Ake-N

    [d] FM-300AKE-N 0,35 0,25 0,15 2200 2000 1800 1600 1400 1200 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 122: [E] Fm-480Ake

    [e] FM-480AKE 0,55 0,45 0,35 0,25 2000 1800 1600 1400 1200 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 123: [F] Fm-480Ake-N

    [f] FM-480AKE-N 0,55 0,45 0,35 0,25 2000 1800 1600 1400 1200 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 124: [G] Fm-480Awke

    [g] FM-480AWKE 0,45 0,35 1750 1725 1700 1675 1650 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 125: [H] Fm-480Awke-N

    [h] FM-480AWKE-N 0,45 0,35 1750 1725 1700 1675 1650 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 126: [I] Fm-600Ake

    [i] FM-600AKE 0,65 0,55 0,45 10,5 2000 1800 1600 1400 1200 1000 20 30 40 50 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 127: [J] Fm-600Ake-N

    [j] FM-600AKE-N 0,65 0,55 0,45 10,5 2000 1800 1600 1400 1200 1000 10 20 30 40 50 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 128: [K] Fm-600Awke

    [k] FM-600AWKE 0,55 0,45 42,5 41,5 40,5 1750 1700 1650 1600 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 129: [L] Fm-600Awke-N

    [l] FM-600AWKE-N 0,55 0,45 42,5 41,5 40,5 1750 1700 1650 1600 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 130: [M] Fm-750Ake

    [m] FM-750AKE 30 40 2200 2000 1800 1600 1400 1200 1000 30 40 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 131: [N] Fm-750Ake-N

    [n] FM-750AKE-N 2400 2200 2000 1800 1600 1400 1200 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 132: [O] Fm-1000Ake

    [o] FM-1000AKE 1200 1150 1100 1050 1000 12,5 11,5 2200 2000 1800 1600 1400 1200 1000 10 20 30 40 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 133: [P] Fm-1000Ake-N

    [p] FM-1000AKE-N 1000 10 20 30 40 50 10 20 30 40 12,5 11,5 10 20 30 40 50 2200 2000 1800 1600 1400 1200 1000 10 20 30 40 50 Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 134: [Q] Fm-1200Alke

    [q] FM-1200ALKE 1400 1400 1300 1300 1200 1200 1100 1100 1000 1000 [r] FM-1200ALKE-N 1400 1400 1300 1300 1200 1200 1100 1100 1000 1000 Die horizontale Achse zeigt die Umgebungstemperatur. Die horizontale Achse zeigt die Umgebungstemperatur. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35. Sie ist bezogen auf at/wt=10/10, 21/15, 32/21, 40/35.

  • Seite 135: [S] Fm-1800Alke

    2000 [s] FM-1800ALKE 1900 1800 2000 1700 1900 1600 1800 1500 1700 1400 1600 1300 1500 1200 1400 1100 1300 1000 1200 1100 1000 [t] FM-1800ALKE-N 2000 1900 1800 2000 1700 1900 1600 1800 1500 1700 1400 1600 1300 1500 1200 1400 1100 1300 1000...

  • Seite 136: Fehlersuche

    IV. FEHLERSUCHE Das Fehlerprotokoll über die Funktionsplatine anzeigen (siehe „III. 5. [d] ANZEIGE DES FEHLERPROTOKOLLS“). Mögliche Fehlerursache überprüfen und Service am Gerät ausführen. 1. KEINE EISPRODUKTION PROBLEM MÖGLICHE URSACHE LÖSUNG [1] Der Eisbereiter a) Stromversorgung 1. Stellung „OFF“ 1. Auf „EIN“ stellen. startet nicht. 2. Wackelkontakt. 2. Anziehen. 3. Schlechter Kontakt. 3. Auf Durchgang prüfen und ggf. ersetzen. 4. Sicherungen 4. Ersetzen. durchgebrannt. 5. Spannung zu niedrig. 5. Empfohlene Spannung bereitstellen.
  • Seite 137 PROBLEM MÖGLICHE URSACHE LÖSUNG [3] Wasser wurde a) Behältersteuerung 1. Schlechter Kontakt. 1. Auf Durchgang prüfen und zugeführt, aber ggf. ersetzen. der Eisbereiter b) Getriebemotor- 1. Ausgelöst. 1. Ursache feststellen, beseiti- startet nicht. schutzschalter gen und den Rückstellknopf (Thermokontakt) am Schutzschalter drücken. c) Steuerplatine 1. Defekt. 1. Ersetzen. d) Druckschalter, 1. Verflüssigerrippen 1. Säubern. Verflüssigerthermis- verschmutzt. 2. Umgebungstempera- 2. Auf empfohlene Temperatur tur zu hoch. prüfen. 3. Lüfter dreht sich nicht. 3. Ersetzen. 4. Verflüssigerwasser- 4. Prüfen und für den druck zu niedrig oder empfohlenen Druck sorgen. abgeschaltet. 5. Wasserregulierventil 5. Säubern. verstopft. 6. Kältemittel überfüllt.
  • Seite 138 PROBLEM MÖGLICHE URSACHE LÖSUNG [5] Getriebemotor a) Kältemittelleitung 1. Gaslecks. 1. Mit einem Lecksuchgerät auf und Verdichter undichte Stellen kontrollieren. starten, aber Das Leck nachschweißen, es wird kein Eis den Trockner ersetzen und produziert. mit Kältemittel füllen. Die jeweilige Kältemittelmenge steht auf dem Typenschild oder Aufkleber. 2. Kältemittelleitung 2. Verstopfte Komponente verstopft. ersetzen.

  • Seite 139: Niedrige Eisproduktion

    2. NIEDRIGE EISPRODUKTION PROBLEM MÖGLICHE URSACHE LÖSUNG [1] Niedrige a) Kältemittelleitung 1. Gaslecks. 1. Siehe 1 - [5] - a). Eisproduktion 2. Kältemittelleitung 2. Verstopfte Komponente verstopft ersetzen. 3. Überfüllt. 3. Aufladen. b) Druck auf der 1. Luftfilter oder Konden- 1. Säubern. Hochdruckseite zu sator verschmutzt. hoch 2. Umgebungs- oder 2. Auf empfohlene Temperatur Verflüssigerwasser- prüfen. temperatur zu hoch. 3. Verflüssigerwasser- 3. Prüfen und für den empfohle- druck zu niedrig oder nen Druck sorgen. abgeschaltet. 4. Lüfter dreht sich zu 4. Ersetzen. langsam. 5. Wasserregulierventil 5. Säubern. verstopft. 6. Schlechte 6. Für ungehinderte Zirkulation Luftzirkulation.

  • Seite 140: Sonstiges

    3. SONSTIGES PROBLEM MÖGLICHE URSACHE LÖSUNG [1] Anormale a) Lüftermotor 1. Lager verschlissen. 1. Ersetzen. Geräuschent- (Verflüssigereinheit) 2. Lüfterflügel verbogen. 2. Lüfterflügel ersetzen. wicklung 3. Lüfterflügel kann sich 3. Ersetzen. nicht frei bewegen. b) Verdichter 1. Lager verschlissen 1. Ersetzen. oder Zylinderventil defekt. 2. Befestigungsdämpfer 2. Neu einstellen. nicht in Position. c) Kältemittelleitungen 1. Leitungen oder andere 1. Ersetzen. Flächen reiben oder berühren. d) Getriebemotor 1. Lager oder Getriebe 1. Ersetzen. (Eisherstellung) verschlissen/ beschädigt. e) Verdampfer 1. Druck auf 1. Überprüfen, dass die Niederdruckseite Expansionsventil-Fühler zu niedrig.

  • Seite 141: Ausbau Und Austausch

    V. AUSBAU UND AUSTAUSCH 1. VERDAMPFERBAUGRUPPE Siehe Explosionszeichnung unter „III. 3. EISPRODUKTIONSMECHANISMUS“. 1) STOP-Taste drücken, um das Wasser im Verdampfer zu entleeren. 2) Die Stromversorgung trennen. 3) Platten entfernen. 4) Die drei Rändelschrauben entfernen und den Auswurf vom Verdampfer abnehmen. 5) Behälterendschalter ausbauen. 6) Auswurfdichtung oben am Verdampfer entfernen. SCHNEIDEINHEIT 7) Bolzen entfernen und Schneidkopf abheben. MANSCHETTENHEIZUNG 8) Feder abnehmen und Manschettenheizung entfernen. PRESSKOPF 9) Dichtbolzen entfernen und den Presskopf abheben. 10) Das Lager im Presskopf überprüfen. Ein abgenutztes oder zerkratztes Lager ersetzen. Hinweis: Zum Austauschen des Lagers benötigt man ein Montagewerkzeug. Wenn dieses Werkzeug nicht zur Hand ist, den ganzen Presskopf austauschen. SCHNECKE 11) Die Schnecke herausheben. Die oberen und unteren, mit den Lagern in Berührung stehenden Bereiche prüfen. Bei zerkratzter oder punktförmiger Anfressung die Schnecke austauschen. Klinge der Schnecke überprüfen. Ist die Klinge zerkratzt oder abgenutzt, wo sie mit dem Verdampfer in Berührung kam, die Schnecke ersetzen.

  • Seite 142: Gehäuse Und Mechanische Dichtung

    VERDAMPFER Hinweis: Die folgenden Schritte 12) bis 18) überspringen, wenn der Verdampfer nicht ausgetauscht werden muss. 12) Kältemittel aus der Anlage absaugen und in einem geeigneten Behälter unter Beachtung der gesetzlichen Bestimmungen lagern. WICHTIG Immer wenn der versiegelte Kältesatz geöffnet worden ist, muss der Trockner ausgewechselt werden. Den Trockner immer zuletzt, nach Ausführung aller anderen Reparatur- oder Austauscharbeiten, ersetzen. 13) Fühler des Expansionsventils entfernen.
  • Seite 143 21) Die vier Bolzen entfernen und das Gehäuse vom Getriebemotor abheben. Das Lager im Gehäuse überprüfen. Ein abgenutztes oder zerkratztes Lager ist mit Hilfe von Montagewerkzeug zu ersetzen. Der untere Teil der mechanischen Dichtung ist vor Ersetzen des Lagers vorsichtig herauszuhebeln. Hinweis: Steht kein Montagewerkzeug zur Verfügung, das ganze untere Gehäuse komplett mit Lager ersetzen. GETRIEBEMOTOR 22) Die Verbinder trennen. 23) Die drei Sechskantschrauben, mit denen der Getriebemotor befestigt ist, entfernen.

  • Seite 144: Wasserregulierventil

    2. WASSERREGULIERVENTIL 1) Die Stromversorgung trennen. 2) Wasserhahn der Wasserzufuhrleitung schließen. 3) Platten entfernen. 4) Die Klemmen vom Wasserregulierventil lösen. 5) Den Reservoirzulauf vom Wasserregulierventil entfernen. 6) Verschraubungsmutter am Zulauf des Wasserregulierventils lockern und Wasserregulierventil entfernen. Darauf achten, dass die Dichtungen innerhalb der Verschraubungsmutter nicht verloren gehen. 7) Neues Wasserregulierventil installieren. 8) Die ausgebauten Teile in umgekehrter Reihenfolge wieder montieren. 9) Wasserhahn der Wasserzulaufleitung öffnen. 10) Die Stromversorgung wieder anschließen. 11) Alles auf undichte Stellen kontrollieren. 12) Platten wieder anbringen. 3. SPÜLWASSERVENTIL 1) STOP-Taste drücken und nach 5 Minuten die Stromversorgung trennen. 2) Wasserhahn der Wasserzufuhrleitung schließen.

  • Seite 145: Steuerplatine

    10) Wasser ins Reservoir gießen und das Spülwasserventil auf undichte Stellen überprüfen. 11) Wasserhahn der Wasserzulaufleitung öffnen. 12) Die Stromversorgung wieder anschließen. 13) Alles auf undichte Stellen kontrollieren. 14) STOP-Taste drücken und sicherstellen, dass gespült wird. 15) ICE-Taste drücken. 16) Platten wieder anbringen. 4. STEUERPLATINE WICHTIG Eine Einzeltyp-Steuerplatine wird als Service-Steuerplatine mitgeliefert. Einige Anpassungen und Einstellungen werden erforderlich sein, um den Eisbereitermodellen zu entsprechen. Eine defekte Steuerplatine darf nie vor Ort repariert werden. Die ganze Platine durch eine neue Service-Steuerplatine ersetzen.

Diese Anleitung auch für:

Fm-170ake-nFm-300akeFm-300ake-nFm-480akeFm-480ake-nFm-480awke ... Alle anzeigen

Inhaltsverzeichnis
