III. TECHNISCHE INFORMATIONEN

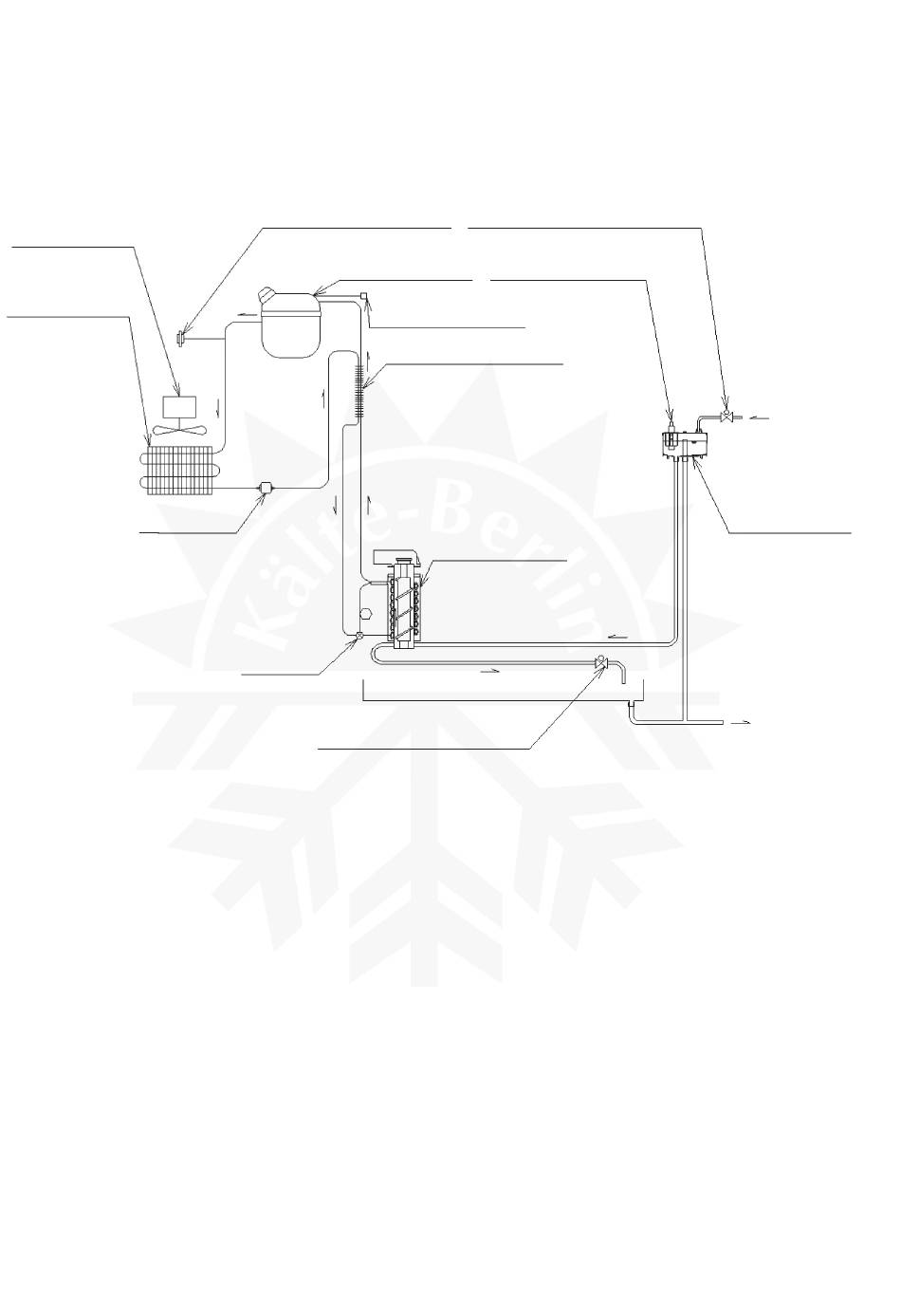

1. WASSER- UND KÜHLMITTELKREISLAUF
[a] FM-170AKE(-N), FM-300AKE(-N), FM-480AKE(-N), FM-600AKE(-N)
VENTILATOR-
MOTOR
VERFLÜSSIGER
TROCKNER
Druckschalter
[FM-170AKE(-N)]
Aus 1,57 + 0,15/0 MPa
Ein 0,98 ± 0,15 MPa
[FM-300AKE(-N)]
Aus 2,85 + 0,15/0 MPa
Ein 2,30 ± 0,15 MPa
[FM-480AKE(-N)]
Aus 3,14 + 0,15/0 MPa
Ein 2,26 ± 0,15 MPa
[FM-600AKE(-N)]
Aus 2,65 + 0,15/0 MPa
Ein 2,20 ± 0,15 MPa
DRUCKSCHALTER
VERDICHTER
ZUGANGSVENTIL
WÄRMETAUSCHER
* FM-480AKE(-N),
350 mm
EXP.V
SPÜLWASSERVENTIL
WASSERREGULIERVENTIL
SCHWIMMER-
SCHALTER
FM-600AKE(-N) nur
800 mm
VERDAMPFER
33
WASSER-
ZULAUF
VORRATS-
BEHÄLTER
WASSERABLAUF
