Lire attentivement les instructions d'installation des systèmes de refroidissement Oiltech LOC.
Montage
Oiltech LOC peut être installé dans toutes les positions. Afin
d'éviter tout accident, assurez-vous du montage correct. La
distance au mur devant et derrière le système de refroidisse-
ment ne doit pas être inférieure à la moitié de la hauteur du
radiateur.
Raccordement hydraulique
Raccordez le système de refroidissement en utilisant des

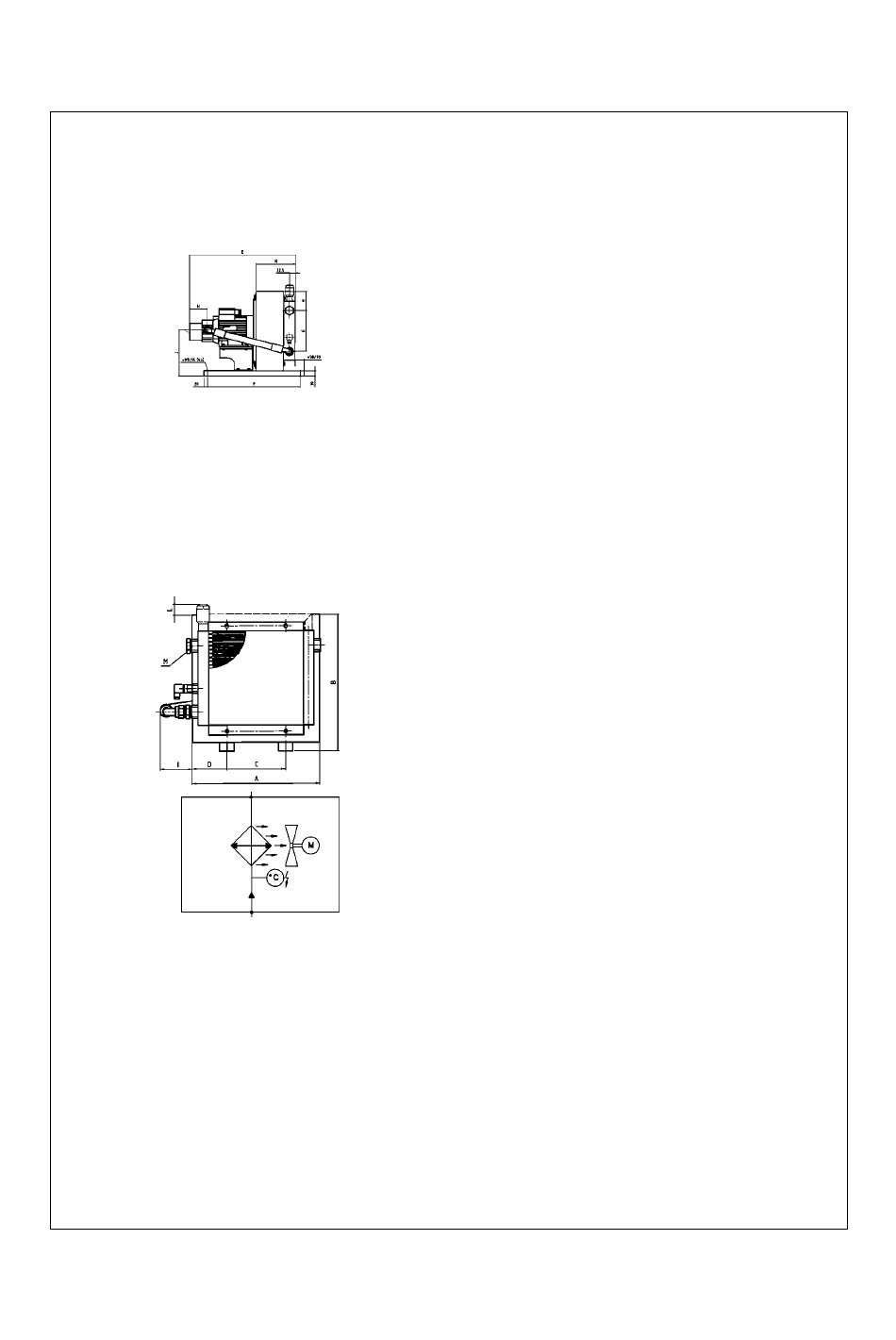

flexibles hydrauliques suivant schéma ci-dessous. Le montage
dans un circuit séparé est recommandé, c'est à dire raccorder
la pompe directement au radiateur dans un circuit séparé.
Installez le système de refroidissement de façon que l'orifice
d'aspiration de la pompe soit le plus près possible du réser-
voir. Utilisez un flexible d'aspiration le plus court possible. Le
diamètre du flexible ne doit pas être inférieur au diamètre de
l'orifice d'aspiration. Un diamètre plus large est recommandé.
Olaer n'est pas responsable de tout incident survenant à la
suite de modifications des connections et/ou variations.
Evitez une vitesse supérieure à l m/s à l'aspiration. Minimisez
la différence de hauteur entre le niveau du fluide dans le
réservoir et dans la pompe. Il est recommandé de placer
la pompe en dessous du niveau de fluide du réservoir.
Consultez votre entreprise Olaer locale. Pression d'aspira-
tion négative dans la pompe: max. 0,4 bar (étant remplie avec
de l'huile). Un système de refroidissement équipé d'un flexible
d'aspiration très long peut causer des problèmes au premier
démarrage (trop d'air dans le flexible d'aspiration). Dans ce
cas, remplir la conduite d'aspiration avec de l'huile.
L'utilisation d'un fluide pollué réduit la durée de vie de la
pompe. Utilisez un filtre retour de 25 µm minimum.
Oiltech LOC ne doit pas être utilisé dans des conditions
qui pourraient engendrer des niveaux de pressions
supérieurs aux pressions admissibles dans la pompe.
Ceci peut se produire si le circuit sur le côté refoulement
de la pompe est fermé ou étranglé et aurait pour effet
d'endommager la boucle et causer d'éventuels accidents.
La pompe ne possède pas de limiteurs de pressions en
standard. Utilisez des limiteurs de pressions dans le
cas où le système est équipé de clapets d'arrêt etc. ou
lors de démarrage à froid.
Raccordement électrique
Un thermostat peut être utilisé pour indication de tempéra-
ture. Utilisez un relais si l'ampérage est supérieur à 10A à
250V courant alternatif. NB: Le thermostat ne peut pas
être utilisé pour le démarrage du moteur.
Danger!
Branchement effectué par un électricien qualifié.
Avant démarrage
Assurez-vous:
•
que le matériel n'ait pas été endommagé, particulière-
ment le radiateur et la grille de protection de l'hélice,
•
que les connexions hydrauliques soient serrées,
•
que le système soit correctement installé suivant les
instructions ci-dessus,
•
les vannes ou composants similaires soient bien ouverts.
Au démarrage
Assurez vous du sens correct de rotation de l'hélice.
Niveau de bruit
Le système est équipé d'une pompe basse pression QPM
assurant un niveau de bruit faible. L'installation dans un
endroit non approprié risque d'entraîner une augmentation
du bruit. Consultez votre entreprise Olaer locale.
Nettoyage du radiateur
Les ailettes peuvent être nettoyées par soufflage à l'air com-
primé. Si nécessaire, utilisez un agent dégraissant et un système de
lavage haute pression.
Si un système de lavage à haute pression est utilisé,
prendre soin de pointer le jet parallèlement aux ailettes.
Assurez-vous que le radiateur ne soit pas chaud.
Lors du nettoyage interne du radiateur, nettoyez avec un
dégraissant. Après nettoyage, le radiateur devra être rinçé avec
le fluide utilisé dans le circuit.
En cas de maintenance ou nettoyage de l'échangeur, par
exemple lavage à l'eau, assurez-vous qu'il soit débranché.
Nettoyage de la pompe
Olaer n'est pas responsable des pannes ou dysfonctionnements
engendrés à la suite d'un nettoyage de l'intérieur de la pompe. En
cas d'utilisation de fluide pollué, nettoyez la pompe en la faisant
fonctionner avec un fluide propre de même nature.
Divers
•
En cas de dommages, consultez votre entreprise Olaer
local. La responsabilité d'Olaer n'est pas engagée en cas
d'interventions ou de modifications sur le système.
•
La rotation de l'hélice peut générer de l'électricité
statique, veillez à ne pas l'installer près d'équipements
sensibles à ces phénomènes (une source électronique
par exemple).
•
Consultez votre entreprise Olaer local lors de l'utilisation
de fluides à haute viscosité (exemple huile de lubrifica-
tion) ou lors de démarrage à froid.
Oiltech LOC est construit pour utilisation avec huile
synthétique, végétale et huile minérale type HL/HLP suivant
DIN 55124. Température d'huile maximale 100
o
C.
