Neem deze instructies nauwkeurig in acht alvorens uw Oiltech LOC koelsysteem te installeren.
Montage
Het Oiltech LOC koelsysteem kan in alle posities gemonteerd
worden. Om letsel te voorkomen dient u ervoor te zorgen dat
het koelsysteem altijd vast gemonteerd is bij testen of in be-
drijfstelling. De vrije ruimte benodigd aan de voor- en achter-
zijde van het koelsysteem moet minimaal de halve radiator-
hoogte zijn.

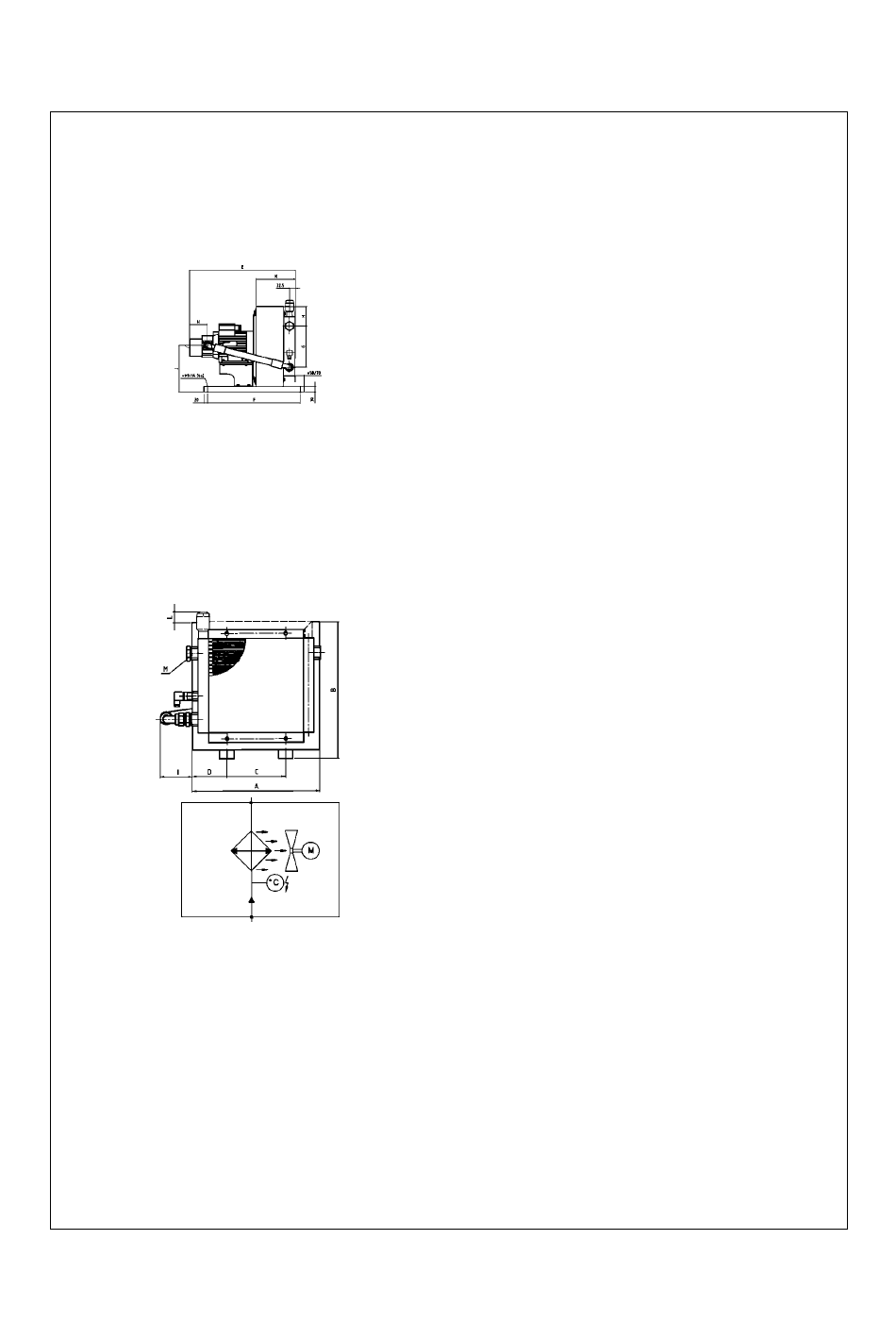

Hydraulische aansluiting
Sluit het koelsysteem aan zoals hieronder vermeld, waarbij
men gebruik maakt van hydrauliekslangen van en naar het
koelsysteem. Wij adviseren het koelsysteem altijd te installe-
ren in een separaat circuit, het is aan te bevelen de pomp
direct aan de radiator aan te sluiten in een separaat koelcir-
cuit. Plaats de zuigzijde van de pomp zo dicht mogelijk bij de
olietank. Wij adviseren een zo kort mogelijke aanzuigleiding.
De diameter van de aanzuigleiding mag niet kleiner zijn dan
de aanzuigaansluiting op de pomp, een grotere diameter
wordt aanbevolen. Olaer is niet verantwoordelijk voor welke
wijziging of verandering dan ook, met betrekking tot de
aansluiting.
Voorkom oliestroomsnelheden van meer dan 1 m/s in de
aanzuigleiding en beperk het hoogteverschil tussen olietank
en circulatiepomp. Het is aan te bevelen de pomp lager
te plaatsen dan het vloeistofniveau van de olietank.
Neem contact op met uw lokale Olaer vestiging. Max. zuig-
onderdruk is 0,4 bar (met olie). Een koelsysteem uitgerust
met een erg lange zuigleid-ing kan problemen hebben bij het
opstarten vanwege eventuele lucht aanwezig in de zuigleiding.
Dit kan voorkomen wor-den door vooraf de gehele zuigleiding
met olie voor te vullen.
Vervuilde vloeistof kan de levensduur beïnvloeden.
Filtratie van minimaal 25 micron is aanbevolen.
Het koelsysteem mag onder geen omstandigheden
draaien indien de maximum pompdruk overschreden
wordt. Deze situatie kan zich voordoen als de pers-
zijde van de pomp geblokkeerd of gedeeltelijk verstopt
is. Dit kan leiden tot beschadiging van de pomp en
mogelijk tot persoonlijk letsel.
De pomp heeft standaard geen veiligheidsklep. Monteer
wel een dergelijke klep indien het systeem is uitgerust met
afsluiters of andere gelijkwaardige componenten.
Elektrische aansluiting
Een temperatuurschakelaar kan geïnstalleerd worden om olie-
temperatuur te regelen en te controleren Een relais gebruiken
indien de stroomsterkte hoger ligt dan 10 A met 240V AC.
N.B. De temperatuurschakelaar kan niet gebruikt
worden om de stroom naar de motor te regelen.
Waarschuwing!
Elektrische aansluiting mag alleen door
een erkende installateur worden aangesloten.
Voor ingebruikname
Controleer
•
radiator en beschermrooster van de ventilator op
beschadigingen,
•
of de hydraulische aansluitingen goed afsluiten,
•
of het koelsysteem is aangesloten volgens bovenstaande
voorschriften,
•
controleer of afsluiters en gelijkwaardige componenten
open staan voor het opstarten.
Direct na ingebruikname
Controleer de draairichting van de ventilator aan de hand van
de sticker.
Geluidsniveau
Het koelsysteem is met een QPM circulatiepomp uitgerust,
ontwikkelt voor een extreem laag geluidsniveau. Echter een
ongeschikte locatie kan ongewenst geluid veroorzaken.
Onderhoud radiator
De aluminiumlamellen van de radiator kunnen met behulp
van perslucht gereinigd worden. Indien nodig met behulp van
een hogedrukreiniger en een toegevoegde ontvetter reinigen.
Wanneer er gebruik gemaakt wordt van een hogedruk-
reiniger, richt de straal haaks op het radiatorvlak. De
radiator moet dan wel afgekoeld zijn.
Wanneer de binnenkant van de radiator schoongemaakt
wordt, deze met een opgeloste ontvetter reinigen. Daarna
doorspoelen met een zelfde vloeistof als wordt toegepast in
het hydraulisch systeem.
Wanneer er aan het koelsysteem reinigings-,
onderhouds- of reparatiewerkzaamheden verricht
worden zorg dan dat de elektrische aansluiting is
losgekoppeld.
Onderhoud pomp
Olaer is niet aansprakelijk voor evt. storingen van de pomp, indien
de pomp voor inwendige reiniging gedemonteerd is. Indien de
pomp gedraaid heeft met een verontreinigde vloeistof, wordt
aanbevolen te reinigen door deze te laten draaien met een reine
vloeistof en zo de pomp schoon te spoelen.
Algemeen
•
Bij storingen kunt u contact opnemen met uw lokale
Olaer vestiging. Olaer is niet verantwoordelijk voor de-
fecten aan het koelsysteem wanneer deze eigenhandig is
gerepareerd of gemodificeerd.
•
De ventilator kan statische elektrische lading genereren
door weerstand met de langsstromende lucht. Hierdoor
kan vonkoverslag plaatsvinden. Vermijdt gevoelige elekt-
rische apparatuur in directe nabijheid van het koelsysteem.
•
Neem contact op met uw lokale Olaer vestiging wanneer de
vloeistof een hoge viscositeit heeft (bijvoorbeeld een
dikke smeerolie) of bij een extreem koude start.
Oiltech LOC is voor gebruik met synthetische, plantaardige en
minerale olie type HL/HLP volgens DIN 51524 geconstrueerd.
Maximale olietemperatuur 100
o
C.
