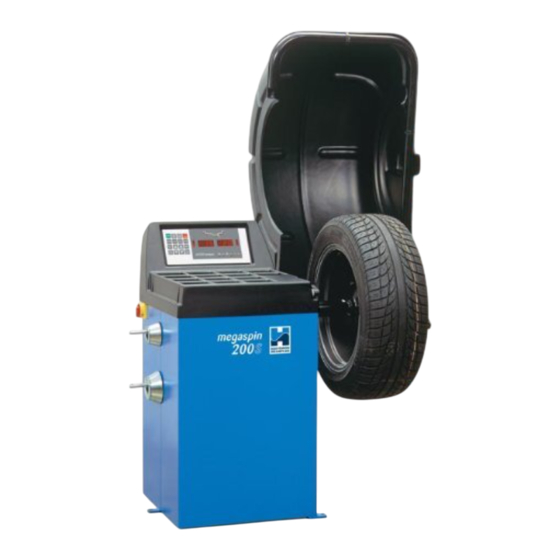

Mikroprozessorgesteuerte Radauswuchtmaschine für
Räder von Pkw, leichten Lkw und Motorräder
Gewichte- und
Zubehörkasten
Zubehörhaltevorrichtungen
Nr. 0052 - 1998.10
Betriebsanleitung - Serviceanleitung - Ersatzteilliste

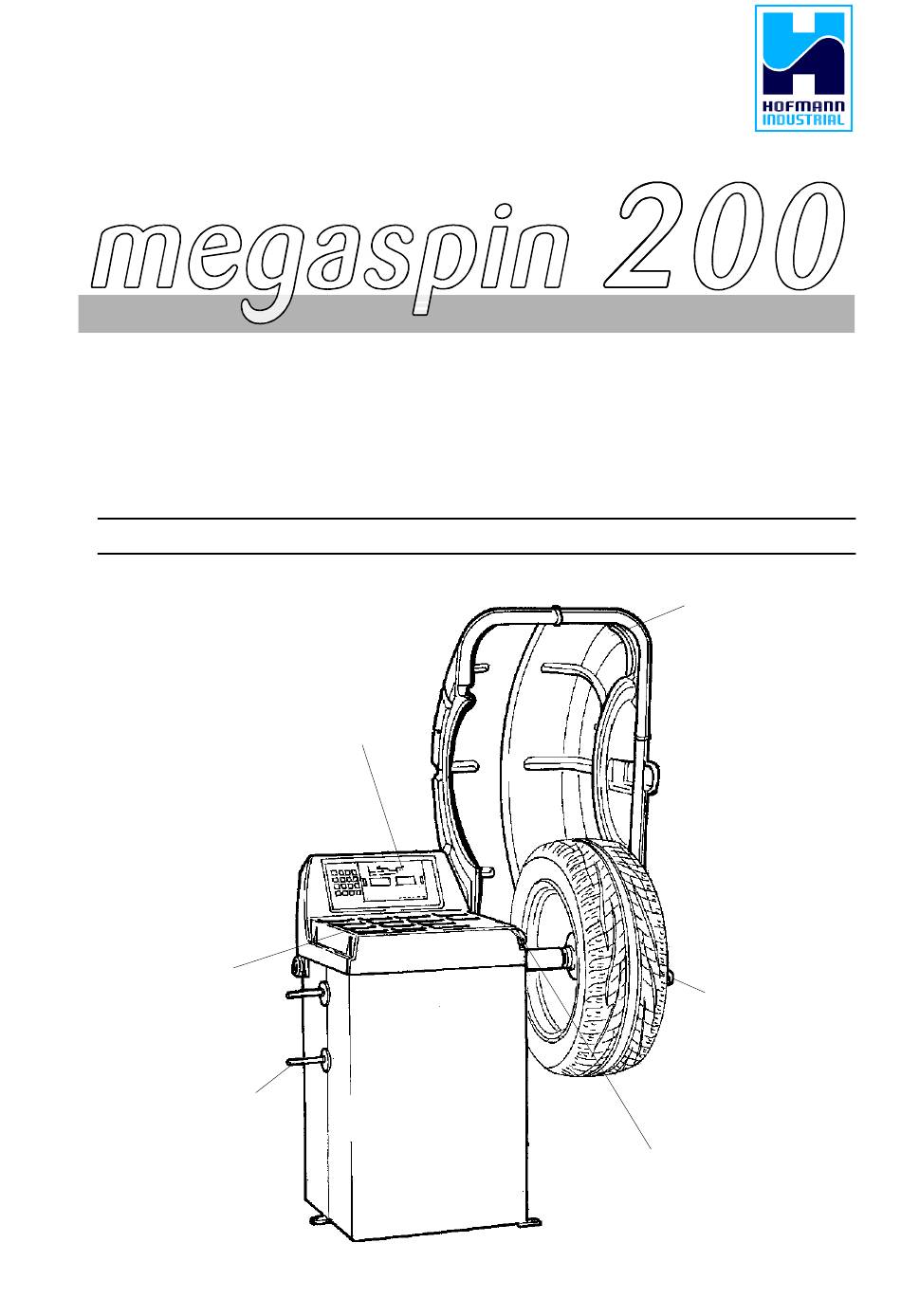

Bedientafel
( Serie A )
Radschutz
Auswuchtwelle
Manuelle
Abstandsmeßeinrichtung
0052 - 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hofmann Megaspin 200
Inhaltszusammenfassung für Hofmann Megaspin 200
- Seite 1 0052 - 1 HofmannIndustrial GmbH A - 5302 Henndorf Hauptstraße 59 Tel +43-6214-6466-12 \ Fax -22 ( Serie A ) Mikroprozessorgesteuerte Radauswuchtmaschine für Räder von Pkw, leichten Lkw und Motorräder Nr. 0052 - 1998.10 Betriebsanleitung - Serviceanleitung - Ersatzteilliste Radschutz Bedientafel Gewichte- und Zubehörkasten...
- Seite 2 2 - 0052...
-
Seite 3: Wechsel Der Stromspannung
10 - WECHSEL DER STROMSPANNUNG (Siehe Liste empfohlener Ersatzteile und Anschlußschema) Die Radauswuchtmaschine megaspin 200 kann mit 115V - 50/60 Hz oder 230V - 50/60Hz betrieben werden. Für die Umstellung der Spannung ist wie folgendermaßen vorzugehen: 1) den Motor austauschen;... -
Seite 4: Montage Der Piezodetektoren
0052 - 21 12 - KONTROLLE DES POSITIONSSENSORS Um die Effizienz des Positionssensors zu überprüfen, die folgenden Kontrollen ausführen: 1. Sicherstellen, daß keine der drei Fotozellen an der Phasenscheibe und dem RESET-Zahn scheuern; 2. mit einem Spannungsmeßgerät die folgenden Spannungen messen (die Maschine muß angeschlossen sein, die Welle darf sich jedoch nicht drehen): - zwischen Masse und dem roten Draht + 5 V GS konstant - zwischen Masse und dem grünen Draht (RESET) + 4.5 bis 4.8 V GS, wenn der RESET-Zahn in... -
Seite 5: Logischer Ablauf Der Fehlersuche
22 - 0052 14 - LOGISCHER ABLAUF DER FEHLERSUCHE NEIN Sind Sicherungen FS1-FS2 Netzplatine ersetzen auf der Netzplatine OK? Sicherungen ersetzen /Spannung geben Funktionieren FS1 - FS2 ? N E I N CN1 von der Netzplatine abklemmen. Erneut FS1 - FS2 ersetzen/Spannung geben. - Seite 6 0052 - 23 Funktioniert der Positionssensor? (Siehe spezifische NEI N Kontrollsequenz) Positionssensorkarte ersetzen. Achtung:dabei nicht den Haltewinkel abmontieren. Computerplatine ersetzen.
- Seite 7 24 - 0052 15 - ANSCHLUßSCHEMA (Anschluß 230 V) Fig.11...
-
Seite 8: Austausch Der Netzplatine
0052 - 25 16 - AUSTAUSCH DER NETZPLATINE (Spannung kontrollieren) Fig.12... -
Seite 9: Kontrolle Der Maschinenjustierung
26 - 0052 17 - KONTROLLE DER MASCHINENJUSTIERUNG 1) Ein Rad mit Stahlfelge mittlerer Größe montieren und sorgfältig die Maße Abstand/Durchmesser/Breite eingeben. 2) Zehn Meßläufe nacheinander durchführen und Wiederholungsfehler ablesen (normal ± 1 g. zulässig ± 2g) 3) Das Rad bestmöglich auswuchten. 4) Werden 100 g an der Außenseite (F.E.) angebracht, müssen sich ergeben (F.I.
