Tulip MULTIDISC XL VARIO Betriebsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
MULTIDISC XL VARIO
956-044-012-001
09/2011

Werbung

loading

Verwandte Anleitungen für Tulip MULTIDISC XL VARIO

Inhaltszusammenfassung für Tulip MULTIDISC XL VARIO

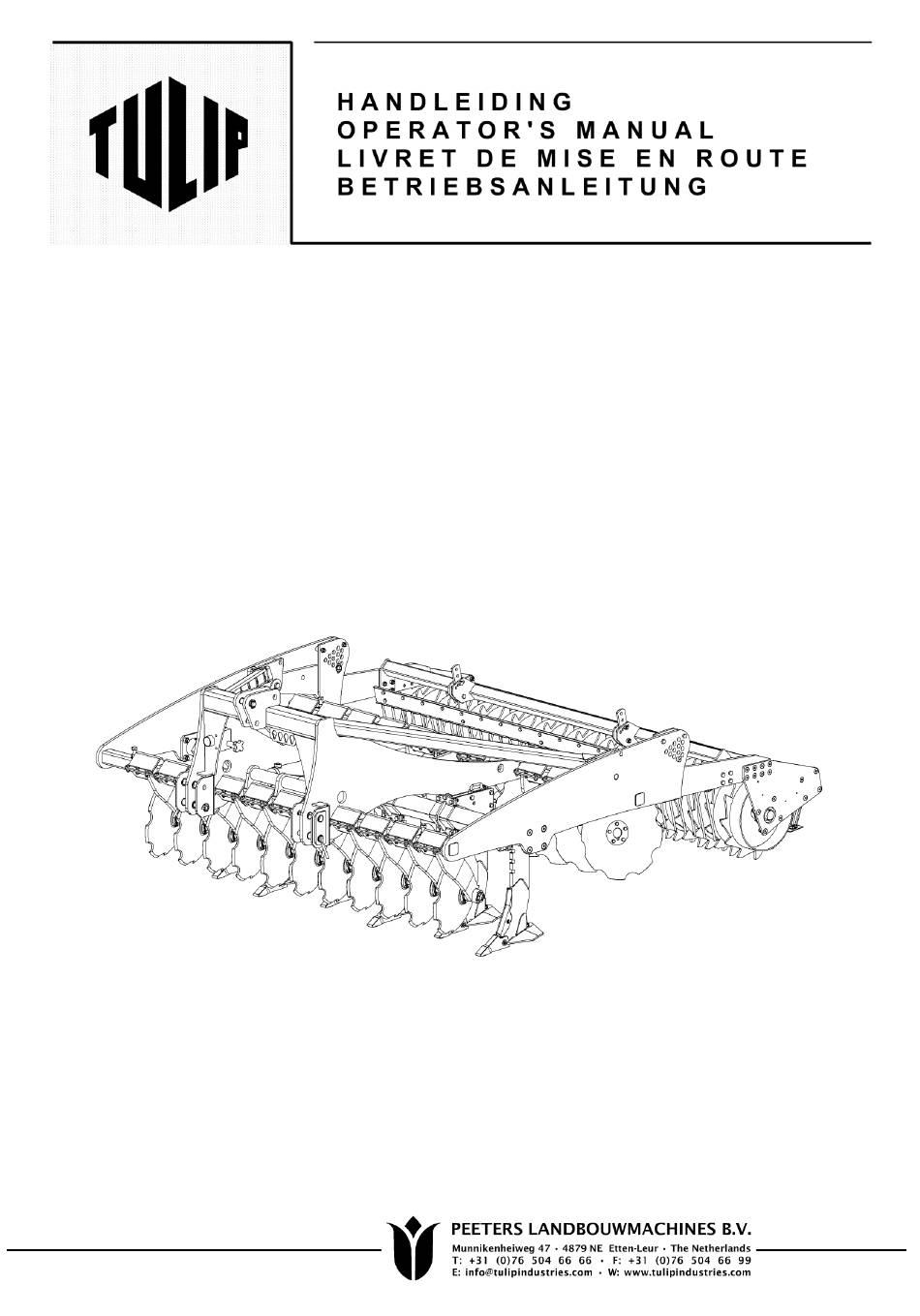

  • Seite 1 MULTIDISC XL VARIO 956-044-012-001 09/2011...
  • Seite 3 HANDLEIDING MULTIDISC XL VARIO ©2011. Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie, microfilm of op welke wijze ook, zonder voorafgaande schriftelijke toestemming van PEETERS LANDBOUWMACHINES B.V..

  • Seite 4: Inhaltsverzeichnis

    INHOUDSOPGAVE INHOUDSOPGAVE ........................3 VOORWOORD ..........................4 GARANTIEBEPALINGEN......................... 4 TYPE- EN SERIENUMMER VAN UW MACHINE ................4 VEILIGHEIDSVOORSCHRIFTEN ....................5 VERKLARING VAN DE WAARSCHUWINGSSTICKERS OP DE MACHINE ........6 AANKOPPELEN VAN DE MACHINE ..................8 TRANSPORT ........................9 DE MACHINE KLAARMAKEN VOOR HET WERK ..............9 5.1.

  • Seite 5: Voorwoord

    VOORWOORD Deze handleiding is bestemd voor degenen die met de machine werken en/of het onderhoud uitvoeren. Lees de handleiding eerst geheel door en zorg dat u alles goed begrijpt, voordat u met de machine gaat werken en voordat u onderhoudswerkzaamheden verricht. Instructies waarmee uw veiligheid en/of die van anderen in het geding is, worden aangegeven met een gevarendriehoek met uitroepteken in de kantlijn.

  • Seite 6: Veiligheidsvoorschriften

    Volg voor transport over de openbare weg de daarvoor geldende wettelijke voorschriften op. Gebruik zwaailichten en/of andere veiligheidstekens indien vereist. Het is niet toegestaan zich op de machine te bevinden. Gebruik uitsluitend originele TULIP onderdelen. Gebruik beschermende kleding, handschoenen en/of een veiligheidsbril indien vereist.

  • Seite 7: Verklaring Van De Waarschuwingsstickers Op De Machine

    2. VERKLARING VAN DE WAARSCHUWINGSSTICKERS OP DE MACHINE Lees eerst de handleiding voordat u met de machine gaat werken. Neem alle instructies en veiligheidsvoorschriften in acht. Zorg ervoor dat de bouten van de klemplaten steeds zijn aangedraaid met het aangegeven aandraaimoment.
  • Seite 8 Gevaar voor draaiende delen. Hou voldoende afstand. Wees voorzichtig met hydraulische systemen. Bij lekkage in geen geval met de handen aanraken. In dit geval de trekker stilleggen en de leidingen drukloos maken vanuit de trekkercabine. Gebruik enkel een topstang van hoge kwaliteit met een volledig omsloten bol aan de machinekant.

  • Seite 9: Aankoppelen Van De Machine

    Het is aanbevolen om steeds de zwaarste aanpik te gebruiken die voorzien is op de driepuntsbok. De MULTIDISC XL VARIO is een zware machine. Daarom moet er extra aandacht besteed worden aan de verbinding met de tractor. Gebruik enkel topstangen van hoge kwaliteit met een volledig omsloten bol aan de machinekant.

  • Seite 10: Transport

    Regel de lengte van de topstang zo dat de machine volledig vlak staat in werkpositie. Doordat de MULTIDISC XL VARIO een relatief lange machine is, is deze zeer gevoelig voor de instelling van de topstang. Een halve draai aan de topstang kan het verschil betekenen tussen goede en slechte werking van de machine.

  • Seite 11: Instellen Van De Werkdiepte Van De Tanden

    5.5. Instellen van de tandenbeveiliging De MULTIDISC XL VARIO laat de gebruiker toe om de gevoeligheid van de tandenbeveiliging in te stellen, om zo de machine aan te passen aan het type grond. De gevoeligheid wordt bepaald door de druk in het hydraulisch circuit van de machine. Deze wordt "terugslagdruk"...
  • Seite 12 Ga als volgt te werk: Zet de tanden in werkpositie. Zie hoofdstuk 10.2. Controleer op de machine het aantal tanden per tandenbalk. Gebruik de volgende tabel om de start-terugslagdruk te bepalen. Stel het overdrukventiel zo in dat u deze start-terugslagdruk kunt lezen op de drukmeter van de machine.

  • Seite 13: Werken Met De Machine

    6. WERKEN MET DE MACHINE Overtuig u ervan dat er zich niemand in de omgeving van de machine bevindt wanneer u met de machine begint te werken. Laat tijdens het werk niemand toe binnen een straal van 20m van de machine.

  • Seite 14: Onderhoud En Reparaties

    8. ONDERHOUD EN REPARATIES 8.1. Om de 2 werkuren Controleer de slijtage van alle tanden, en vervang de slijtdelen indien nodig. Laat de onderdelen niet te ver slijten voordat u ze vervangt. Werken met versleten tandpunten, schenen, hielen en vleugels zal de slijtage aan het tandbeen versnellen. Het tandbeen is een stuk duurder om te vervangen.

  • Seite 15: De Schijven

    9. DE SCHIJVEN 9.1. Het schijf-element Elke schijf is gemonteerd op een schijvennaaf. De vetkamer van de schijvennaaf bevat 2 kegellagers en keerringen. De vetkamer is aan een verticale steel gelast. Deze steel wordt aan de rest van de machine gemonteerd d.m.v. een ophanging met 4 rubbers. 9.2.

  • Seite 16: De Tanden

    Machinemodellen 250, 300 en 350 zijn uitgerust met 2 tandenbalken. Vanaf model 400 hebben alle modellen 4 tandenbalken. 10.2. In- en uitschakelen van de tanden De MULTIDISC XL VARIO kan werken op 2 verschillende manieren: Tanden uitgeschakeld: De tanden bevinden zich in een horizontale positie en zullen niet gebruikt worden tijdens het werken in het veld.

  • Seite 17: Instellen Van De Tandpositie

    10.5. Instellen van de tandpositie Door de tandhouders los te maken, zijn ze verschuifbaar over de tandenbalk. Dit betekent dat de tandpositie instelbaar is, bijvoorbeeld om een tand precies in het bandenspoor van de tractor te laten lopen. Tanden kunnen ook verwijderd worden van de tandenbalk.

  • Seite 18: De Hydrauliek

    11. DE HYDRAULIEK Volg volgende procedure nauwgezet, voordat u begint met het uitvoeren van eender welk onderhoud of reparaties aan de hydraulische systemen. Het niet opvolgen van deze procedure kan leiden tot serieuze lichamelijke verwondingen en/of schade aan de machine. Trek de handrem aan van de tractor.

  • Seite 19: Aanhaalmomenten

    12. AANHAALMOMENTEN Bout ø Sterkte Moment (Nm) 10.9 10.9 10.9 10.9 Table 3: Aanhaalmomenten...
  • Seite 21 OPERATOR’S MANUAL MULTIDISC XL VARIO ©2011. All rights reserved. Nothing of this publication may be reproduced and/or published by printing, photocopying, microfilm or any other way without the prior written permission of PEETERS LANDBOUWMACHINES B.V.
  • Seite 22 TABLE OF CONTENTS TABLE OF CONTENTS ........................3 PREFACE ............................4 WARRANTY CONDITIONS ......................4 TYPE- AND SERIAL NUMBER OF YOUR MACHINE ................4 GENERAL SAFETY INSTRUCTIONS ..................5 EXPLANATION OF SAFETY DECALS ..................6 COUPLING THE MACHINE ....................8 TRANSPORTATION ......................

  • Seite 23: Preface

    PREFACE This operator’s manual is meant for all personnel that are operating the machine and all personnel who are responsible for its daily maintenance. Read this manual fully and make sure you understand all of it before starting work or doing any sort of maintenance.

  • Seite 24: General Safety Instructions

    Always use a tractor with a cab. Observe the prevailing legislation for public road transport. Use flashing lights or other safety signs when required. Don’t stand on top of the machine. Use genuine TULIP parts only. Use protective clothing, gloves and/or safety glasses if required.

  • Seite 25: Explanation Of Safety Decals

    2. EXPLANATION OF SAFETY DECALS Attentively read the operator’s manual before using the machine. Follow all instructions and safety rules. Make sure that the bolts of the clamping plates are always tightened to the indicated torque. This ensures optimal operation of the discs. It is strictly prohibited to stand or sit on the machine while it is moving.
  • Seite 26 Danger of moving parts. Keep a safe distance. Be careful with hydraulic systems. In case of leakage, never touch it with your hands. In this case stop the tractor and remove the pressure of the hoses from inside the tractor cabin. Read chapter 11. Only use high quality top links with an enclosed top link ball at the machine end.

  • Seite 27: Coupling The Machine

    The maximum allowed load on the tires of the tractor. The maximum allowed total weight of tractor and machine combined. All versions of the MULTIDISC XL VARIO have a coupling suitable for a three-point linkage. The coupling category depends on the model:...

  • Seite 28: Transportation

    Adjust the length of the top link so that the machine is completely level when in working position. Because the Multidisc XL VARIO is a relatively long machine, it is very sensitive to top link adjustment. Half a turn on the top link can make the difference between the machine working well or not.

  • Seite 29: Adjusting The Working Depth Of The Tines

    5.5. Setting the break-back pressure of the tines The MULTIDISC XL VARIO allows the user to change the break-back pressure of the tines to adapt to soil conditions. While determining the break-back pressure value to be used, keep in mind that the primary goal is to protect the tines and machine from damage resulting from foreign objects in the field, such as stones.
  • Seite 30 # tines / beam Break back pressure 40 BAR 80 BAR 120 BAR Table 1: Starting break-back pressure settings An example: a 3 meter machine is equipped with 2 tine beams. If in total 6 tines are mounted, then there are 3 tines per tine beam. Start with 120 BAR at the gauge. Do a short 30 meter run to check if these settings are satisfactory.

  • Seite 31: Operating The Machine

    6. OPERATING THE MACHINE Make sure that nobody is near the machine during operation. Do not allow anyone to come within a 20 m radius from the machine during work. Only drive in a straight line while the machine is in working position. If turns have to be made while working with the machine, it must be lifted out of the ground first.

  • Seite 32: Maintenance And Repairs

    8. MAINTENANCE AND REPAIRS 8.1. Every 2 working hours Check for wear on all tine assemblies, and replace parts if necessary. Do not let the parts wear too much before replacing. Working with worn tine tips, shins, heels and wings will increase wear on the tine legs, which are considerably more expensive to replace.

  • Seite 33: The Discs

    9. THE DISCS 9.1. The disc unit assembly Every disc is mounted on a disc hub, which contains 2 taper roller bearings and seals inside the grease chamber. The disc hub is welded to the disc leg. This leg is mounted to the MULTIDISC frame by means of a suspension composed of 4 rubbers.

  • Seite 34: The Tines

    Machine models up to 3.5 m are equipped with 2 tine beams. Starting from 4 m, all models have 4 tine beams. 10.2. Enabling and disabling the tine section The MULTIDISC XL VARIO can function in 2 different operation modes: Tines disabled: The tines are in a horizontal position and will not be used during work.

  • Seite 35: Adjusting Tine Placement

    The manufacturer denies all liability related to modified tine placement. 10.6. Wing styles There are 3 different wing styles on the market that fit to the MULTIDISC XL VARIO tine leg: Wing high (265 mm wide) ref. 760-020-064...

  • Seite 36: The Hydraulics

    11. THE HYDRAULICS Before doing any sort of maintenance or repairs on the hydraulic system, follow the following procedure. Ignoring this procedure may lead to serious injuries and/or damage to the machine. Apply the parking brake of the tractor. Close the machine's overpressure valve completely. This will result in maximum pressure. Put the tines in working position, if this is not the case already.

  • Seite 37: Bolt Tightening Torques

    12. BOLT TIGHTENING TORQUES Bolt ø Strength Torque (Nm) 10.9 10.9 10.9 10.9 Table 3: Bolt tightening torques...
  • Seite 39 LIVRET DE MISE EN ROUTE MULTIDISC XL VARIO ©2011. Tous droits réservés. Toute reproduction et/ou publication intégrale ou partielle de cet ouvrage, par quelque procédé que ce soit (impression, photocopie, microfilm ou toute autre forme d’enregistrement) sont strictement interdites sans autorisation écrite préalable de PEETERS LANDBOUWMACHINES B.V.
  • Seite 40 TABLE DES MATIERES TABLE DES MATIERES ........................3 INTRODUCTION ..........................4 CONDITIONS DE GARANTIE ......................4 NUMEROS DE TYPE ET DE SERIE DE VOTRE MACHINE ..............4 CONSIGNES DE SECURITE ....................5 SIGNIFICATION DES AUTOCOLLANTS DE SECURITE ............... 6 ACCOUPLER LA MACHINE ....................8 TRANSPORT ........................

  • Seite 41: Introduction

    INTRODUCTION Ce livret de mise en route est destiné aux utilisateurs, ainsi qu’aux techniciens d’entretien. Lisez ce livret complètement avant de mettre la machine en service ou de faire d’entretien. Les instructions concernant votre sécurité et/ou celle de votre entourage, sont signalées dans la marge par un symbole “DANGER”.

  • Seite 42: Consignes De Securite

    N'utilisez que des tracteurs équipés d'une cabine. Si nécessaire, employez des feux de signalisation et d'autres signes de sécurité. Ne montez pas sur la machine. Utilisez uniquement des pièces d'origine TULIP. Utilisez des vêtements protecteurs, gants et lunettes de sécurité si nécessaire.

  • Seite 43: Signification Des Autocollants De Securite

    2. SIGNIFICATION DES AUTOCOLLANTS DE SECURITE Lisez le livret de mise en route et les consignes de sécurité avant la première mise en route et respectez toutes instructions pendant le fonctionnement de la machine. Assurez-vous que les boulons des plaques de fixation sont toujours resserrés avec le couple de serrage indiqué.
  • Seite 44 Attention! Danger de pièces en rotation. Restez à une distance prudente. Soyez attentif avec les systèmes hydrauliques. En cas de défaut, jamais toucher avec les mains, mais arrêter le tracteur et enlever la pression sur les tuyaux hydrauliques de la cabine du tracteur.

  • Seite 45: Accoupler La Machine

    Le poids maximum sur les pneus du tracteur. Le poids maximum de l'ensemble de tracteur et machine. Toutes les versions du MULTIDISC XL VARIO disposent d'un attelage adapté à des relevages trois-points. La catégorie de l'attelage dépend du modèle: MULTIDISC 250 XL VARIO...

  • Seite 46: Transport

    Réglez la longueur de la barre supérieure ainsi que la machine ait une position horizontale pendant le travail. Parce que le MULTIDISC XL VARIO est une machine assez longue, il est très sensible au réglage de la barre supérieure. Un demi tour de la barre supérieure peut causer la différence entre bon travail ou mauvais travail.

  • Seite 47: Régler La Profondeur Des Dents

    5.4. Régler la profondeur des dents La profondeur de chaque dent peut être réglée indivi- duellement. La profondeur est contrôlée par la cheville de réglage qui se trouve dans chaque porte-dent. Chacun est fixé par une goupille de sécurité. Avant d'ajuster la profondeur des dents, écartez les dents (voir chapitre 10.2), posez la machine sur une surface solide et arrêtez le moteur du tracteur.
  • Seite 48 # dents / barre Pression 40 BAR 80 BAR 120 BAR Table 1: Pressions hydrauliques pour la sécurité anti-pierre Un exemple: une machine de 3 mètres dispose de deux barres à dents. Si en total 6 dents sont montées, il y a donc 3 dents par barre à dents. Commencez à travailler avec 120 BAR à...

  • Seite 49: Travailler Avec La Machine

    6. TRAVAILLER AVEC LA MACHINE Vérifiez que personne ne se trouve à proximité de la machine des lors que vous mettez la machine en marche. Assurez-vous que pendant le travail personne ne s’approche de la machine dans un rayon de 20 m. En travaillant avec la machine, roulez seulement en ligne droite.

  • Seite 50: Entretien Et Reparations

    8. ENTRETIEN ET REPARATIONS 8.1. Toutes les 2 heures de travail Contrôlez l'état de l'usure des dents, et remplacez les pièces usées. Ne laissez pas ces pièces user trop avant de les remplacer. Travailler avec des pointes, coutres, talons ou ailerons usés causera plus d'usure sur le bras de la dent, qui est plus cher à...

  • Seite 51: Les Disques

    9. LES DISQUES 9.1. L'unité de disque Chaque disque est monté sur un moyeu qui se trouve dans une chambre dénommée "réserve à graisse". Elle contient aussi les roulements et bagues d'étanchéité. La chambre est soudée sur le bras de disque. Chaque bras est monté au châssis MULTIDISC par 4 boudins caoutchoucs. 9.2.

  • Seite 52: Les Dents

    Chaque porte-dent est monté sur une barre carrée horizontale, dénommée "barre à dents". Avec l'hydraulique du tracteur, il est possible d'incliner la barre. Les MULTIDISC XL VARIO 250, 300 et 350 disposent de 2 barres à dents. La version 400 dispose de 4 barres à dents.

  • Seite 53: Ajuster La Position Des Dents

    Le constructeur n'est pas responsable pour les dommages qui résultent de la modification de la position d'une dent. 10.6. Types d'ailerons Il y a 3 différentes types d'ailerons pour les dents MULTIDISC XL VARIO: Aile haut (largeur 265 mm) réf.

  • Seite 54: L'hydraulique

    11. L'HYDRAULIQUE Avant de faire n'importe quel entretien ou des réparations au systèmes hydrauliques, suivez scrupuleusement la procédure ci-dessous. Négliger cette procédure peut causer des blessures sérieuses et/ou des dommages à la machine. Utilisez la frein à main du tracteur. Fermez la soupape de sécurité...

  • Seite 55: Couple De Serrage Des Boulons

    12. COUPLE DE SERRAGE DES BOULONS Boulon ø Dureté Couple (Nm) 10.9 10.9 10.9 10.9 Table 3: Couple de serrage des boulons...
  • Seite 57 BETRIEBSANLEITUNG MULTIDISC XL VARIO ©2011. Alle Rechte vorbehalten. Nichts aus dieser Unterlage darf multipliziert und/oder mittels Druck, Fotokopie, Mikrofilm oder auf irgendwelche andere Weise, veröffentlicht werden, ohne vorhergehende schriftliche Genehmigung seitens PEETERS LANDBOUWMACHINES B.V..
  • Seite 58 INHALTSVERZEICHNIS INHALTSVERZEICHNIS ........................3 VORWORT ........................... 4 GARANTIEBEDINGUNGEN ......................4 TYP UND SERIENNUMMER IHRER MASCHINE ................4 ALLGEMEINE SICHERHEITSVORSCHRIFTEN ................5 ERKLAERUNG DER SICHERHEITSAUFKLEBER ................. 6 DIE MASCHINE ANKUPPELN ....................8 STRAßENFAHRT ........................9 VORBEREITUNG ZUM ARBEITEN MIT DER MASCHINE ............9 5.1.

  • Seite 59: Vorwort

    VORWORT Diese Betriebsanleitung ist für diejenigen bestimmt, die mit der Maschine arbeiten und Wartungs- und Pflegearbeiten an dem Gerät ausführen. Vor Inbetriebnahme die Betriebsanleitung vollständig lesen und beachten. In dieser Betriebsanleitung haben wir alle Stellen, die Ihre Sicherheit und die Sicherheit anderer betreffen, an dem Rand mit dem Warnschild versehen.

  • Seite 60: Allgemeine Sicherheitsvorschriften

    Bei Straßenverkehr die entsprechenden gesetzlichen Vorschriften beachten. Sicherheitsaufkleber regelmäßig reinigen, damit sie immer deutlich lesbar bleiben. Verwenden Sie Blinklampen und Sicherheitszeichen, falls erforderlich. Es ist verboten sich auf der Maschine zu befinden. Verwenden Sie nur TULIP-Originalteile. Wenn erforderlich, Schutzkleidung, Handschuhe bzw. Sicherheitsbrille tragen.

  • Seite 61: Erklaerung Der Sicherheitsaufkleber

    2. ERKLAERUNG DER SICHERHEITSAUFKLEBER Vor Inbetriebnahme die Betriebsanleitung und Sicherheitsvorkehrung lesen und beachten. Achten Sie dafür dass die Schrauben der Klemmplatten immer angedreht sind mit dem richtigen Anzugsmoment. Das leitet zur besten Wirkung der Scheibe. Mitfahren auf der Maschine ist verboten. Schmieren Sie regelmäßig alle Schmierpunkte.
  • Seite 62 Gefahr von drehenden Teilen. Halten Sie Abstand. Vorsicht mit Hydraulik. In Fall einer Leckage nie mit den Händen berühren. In dieser Situation den Traktor abschalten und der Druck auf den Schlauchen aus dem Traktorkabin runterlassen. Sieh Kapitel 11. Nur Qualitätsoberlenker benutzen, welche eine geschlossene Kugelkupplung haben.

  • Seite 63: Die Maschine Ankuppeln

    Die maximale erlaubte Belastbarkeit auf der Traktorachse Die maximale erlaubte Belastbarkeit der Traktorreifen Das maximale Gewicht von Maschine und Traktor zusammen. Alle Versionen der MULTIDISC XL VARIO haben eine Ankupplung geeignet für eine 3-Punkt- Hebeeinrichtung. Die Ankupplung hängt vom Modell ab: MULTIDISC 250 XL VARIO...

  • Seite 64: Straßenfahrt

    Ändere die Lange des Oberlenkers sodass die Maschine flach ist mit dem Boden in Arbeitsposition. Weil die MULTIDISC XL VARIO ein relativ lange Maschine ist, ist sie sehr gefühlig für die Einstellung von dem Oberlenker. Ein halbe Drehung an den Oberlenker kann das Unterschied sein zwischen gut funktionieren oder nicht.

  • Seite 65: Die Tiefeeinstellung Der Zinken Ändern

    Bitte beachten Sie immer die scharfe Seiten der Scheiben wenn sie in oder neben der Maschine stehen. 5.5. Einstellen der Rückklappdruck der Zinken Die MULTIDISC XL VARIO macht es die Benutzer möglich den Rückklappdruck der Zinken nach Grundkonditionen einzustellen. Beim Nachgehen des Rückklappdrucks der Zinken muss beachtet werden, dass das primäre Ziel ist die Zinken und Maschine gegen Fremdkörper im Boden zu schützen, wie zum Beispiel Steine...
  • Seite 66 80 BAR 120 BAR Tabel 1: Anfangswerte Rückdrehdruck Zum Beispiel: Eine MULTIDISC XL VARIO mit Arbeitsbreite 3m ist mit zwei Zinkenträger ausgeführt. Es gibt 3 Zinken pro Träger. Fang an mit 120 BAR am Druckmesser. Mach eine kurze (30 m) Fahrt um herauszufinden ob das eingestellte Wert genügend ist.

  • Seite 67: Einsatz Der Maschine

    6. EINSATZ DER MASCHINE Beachte dass keiner beim Einsatz in der Nähe der Maschine ist. Beachte dass keiner sich in einem 20 m Radius bei einem Arbeitsgang befindet. Nur in eine rechte Linie fahren wenn Sie mit der Maschine arbeiten. Wenn Kurven gemacht werden müssen, sollten sie immer die Maschine hochheben.

  • Seite 68: Wartung Und Reparation

    8. WARTUNG UND REPARATION 8.1. Jede 2 Arbeitsstunden Prüf ob es Verschleiß gibt auf allen Zinkenzusammenstellungen und ersetze Teile wenn nötig. Lass die Verschleißteile nicht zu viel verschleißen. Bodenbearbeitung mit verschleißten Zinkenspitzen, Zinkenschienen, Zinkenfersen und Zinkenflügelscharen vergroßen den Verschleiß der Zinkenstiele, diese sind annehmlich teurerer zu ersetzen. Beachte zeitlich Ersatzteile zu bestellen.

  • Seite 69: Die Scheiben

    9. DIE SCHEIBEN 9.1. Die Scheibenzusammenstellung Jede Scheibe ist an einer Scheibelagerung mit Fettkammer geschraubt, welche mit zwei Schrägrollenlagern und Dichtungen ausgeführt ist. Die Scheibelagerung ist mit dem Scheibehalterung verschweißt. Die Scheibehalterung ist gefedert mittels 4 Gummi zum MULTIDISC Rahmen geschraubt. 9.2.

  • Seite 70: Die Zinken

    Maschinemodelle bis zum 3.5 m Arbeitsweite haben zwei Zinkenträger. Ab Arbeitsbreite 4m werden vier Zinkenträger montiert. 10.2. Zinken ein- und ausschalten Der MULTIDISC XL VARIO kann in zwei Möglichkeiten arbeiten: Zinken ausgeschaltet Die Zinken sind in horizontaler Position und sind nicht benutzt bei der Grundbearbeitung.

  • Seite 71: Ändern Der Zinkenverteilung

    Bei mehreren Maschinenmodellen und bei bestimmten Zinkenpositionen, könnten bestimmte Zinkenflügelscharen mit dem Maschinenrahmen kollidieren. Der Hersteller ist nicht verantwortlich für fehlerhafte Montage der Zinkenflügelscharen. 10.6. Verschiedene Zinkenflügelscharen Es gibt drei verschiedene Zinkenflügelschare verfügbar welche an die MULTIDISC XL VARIO Zinken passen: Höhe Zinkenflügelschare (265 mm breit) Ref.

  • Seite 72: Hydraulik

    11. HYDRAULIK Vor Wartungsarbeit oder Reparatur des Hydrauliksystems müssen Sie immer die folgende Prozedur folgen. Wenn Sie das nicht beachten, könnte schwere Verletzung oder Schaden der Maschine folgen. Zieh den Parkbremse an. Schließ den Überdruckventil. Jetzt arbeitet das System mit maximalen Druck. Setze die Zinken in Arbeitsposition, wenn das noch nicht den Fall ist.

  • Seite 73: Schrauben Anzugsmomente

    12. SCHRAUBEN ANZUGSMOMENTE Schraube Güteklasse Anzugsmoment (Nm) 10.9 10.9 10.9 10.9 Table 3: Schrauben Anzugsmomente...
