Bauseitige Bewehrung
Achsmaß der bauseitigen Bewehrung
62,5
125
125
Decke
A
A
Balkon

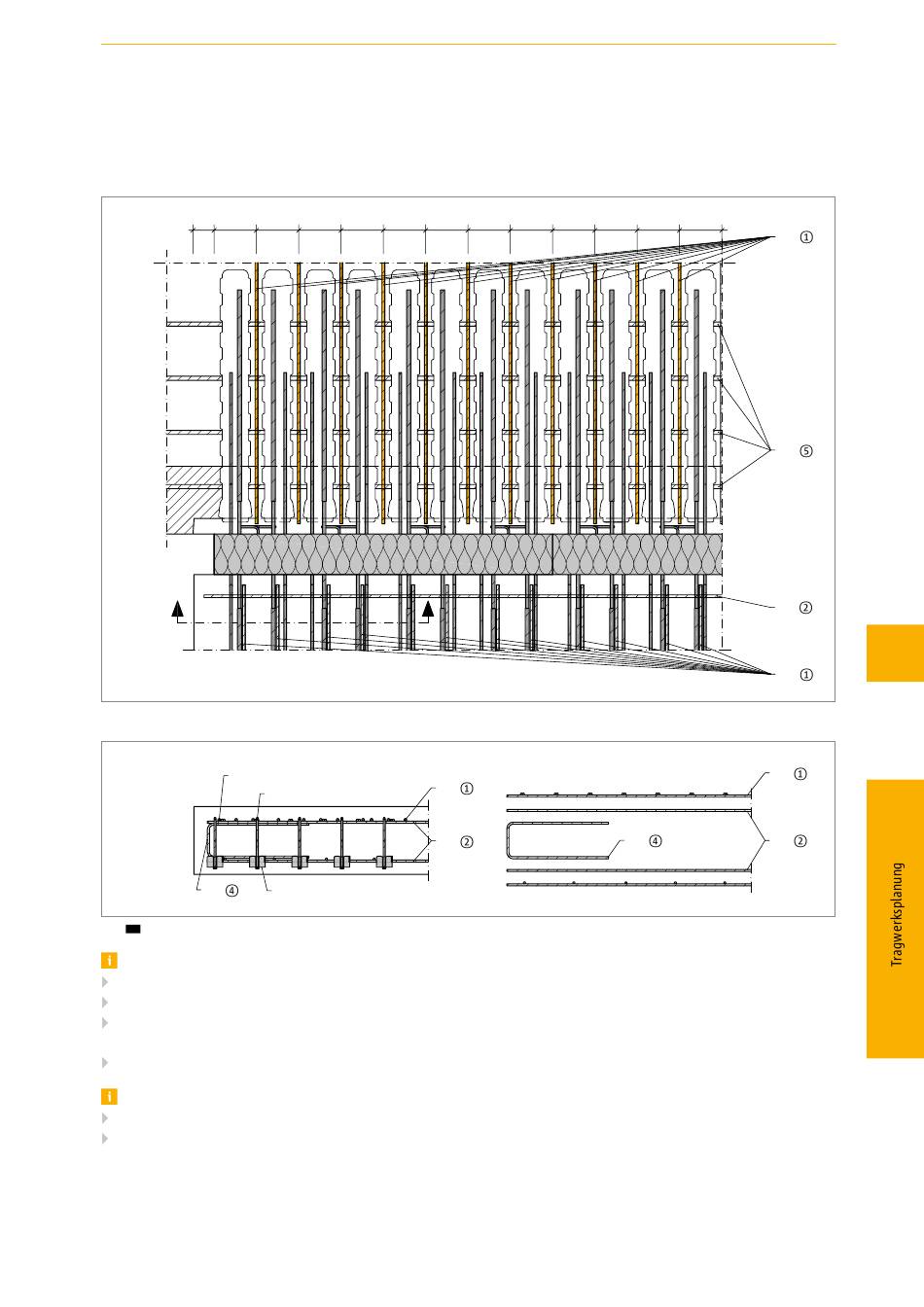

Abb.
89: Schöck Isokorb® Typ IDKXT: Achsmaß der bauseitigen Bewehrung im Grundriss
Schnitt A-A
Zugstäbe Isokorb ®
Querkraftstäbe Isokorb ®
Drucklager Isokorb ®
Pos.
Abb.
90: Schöck Isokorb® Typ IDKXT: Bauseitige Bewehrung balkonseitig im Schnitt A-A; Pos. 4 = konstruktive Randeinfassung am freien Rand
Deckenseitige Anschlussbewehrung
Die Übergreifungsbewehrung Pos. 1 liegt zwischen den Aussparungselementen der Schöck IDock® Deckenelemente.
Das Rastermaß wird durch Schöck IDock® vorgegeben. Es beträgt 125 mm.
Die Querbewehrung Pos. 5 verläuft direkt unterhalb der Schöck IDock® Deckenelemente in den Vertiefungen der Aussparungs-
elemente.
Die Komponenten des Schöck IDock® sind im Schal- und Bewehrungsplan zu kennzeichnen!
Balkonseitige Anschlussbewehrung
Die Übergreifungsbewehrung Pos. 1 orientiert sich nur an der Lage der Zugstäbe des Isokorb®.
Die konstruktive Randeinfassung Pos. 4 am Bauteilrand senkrecht zum Schöck Isokorb® sollte so niedrig gewählt werden, dass
sie zwischen oberer und unterer Bewehrungslage angeordnet werden kann.
TI Schöck Isokorb® ID/DE/2018.1/September
125
125
125
125
125
A
A
Pos.
Pos.
Schöck Isokorb® Typ IDKXT
125
125
125
125
125
Pos.
Pos.
Pos.
Pos.
IDKXT
Pos.
Pos.
Pos.
61
