Bauseitige Bewehrung

Achsmaß der bauseitigen Bewehrung
62,5
125 125
Decke
Balkon

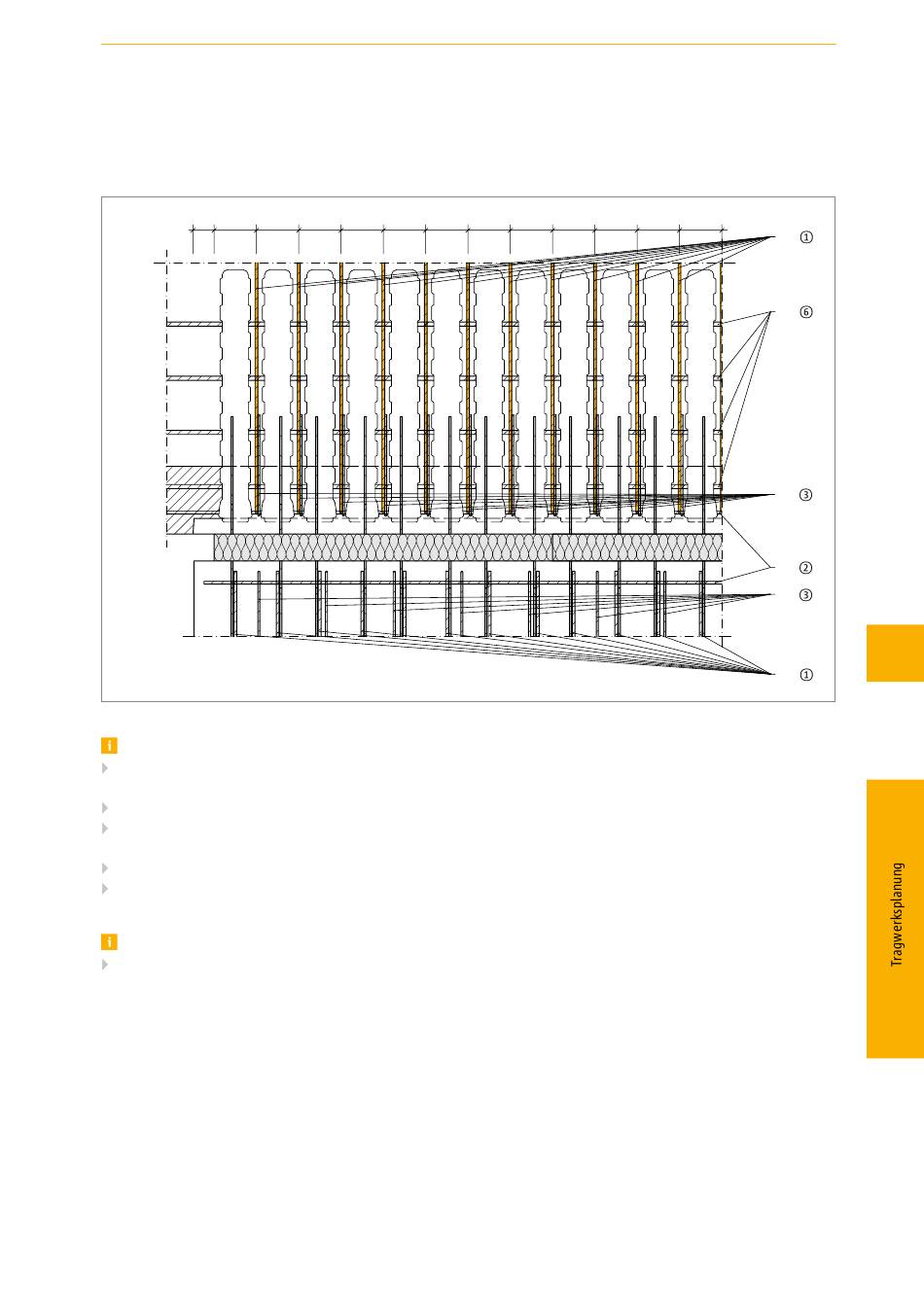

Abb. 190: Schöck Isokorb® Typ IDQ: Achsmaß der bauseitigen Bewehrung im Grundriss
Deckenseitige Anschlussbewehrung
Die Übergreifungsbewehrung Pos. 1 und die Steckbügel Pos. 3 liegen zwischen den Aussparungselementen der Schöck IDock®
Deckenelemente.
Das Rastermaß wird durch Schöck IDock® vorgegeben. Es beträgt 125 mm.
Die Querbewehrung Pos. 6 verläuft direkt unterhalb der Schöck IDock® Deckenelemente in den Vertiefungen der Aussparungs-
elemente.
Die Komponenten des Schöck IDock® sind im Schal- und Bewehrungsplan zu kennzeichnen!
Die Querkraftstäbe sind mit ihren geraden Schenkeln in der Druckzone zu verankern. In der Zugzone sind die Querkraftstäbe
zu übergreifen.
Balkonseitige Anschlussbewehrung
Die Querkraftstäbe sind mit ihren geraden Schenkeln in der Druckzone zu verankern. In der Zugzone sind die Querkraftstäbe
zu übergreifen.
TI Schöck Isokorb® ID/DE/2018.1/September
125 125 125 125 125
Schöck Isokorb® Typ IDQ
125 125 125 125 125
Pos.
Pos.
Pos.
Pos.
Pos.
IDQ
Pos.
