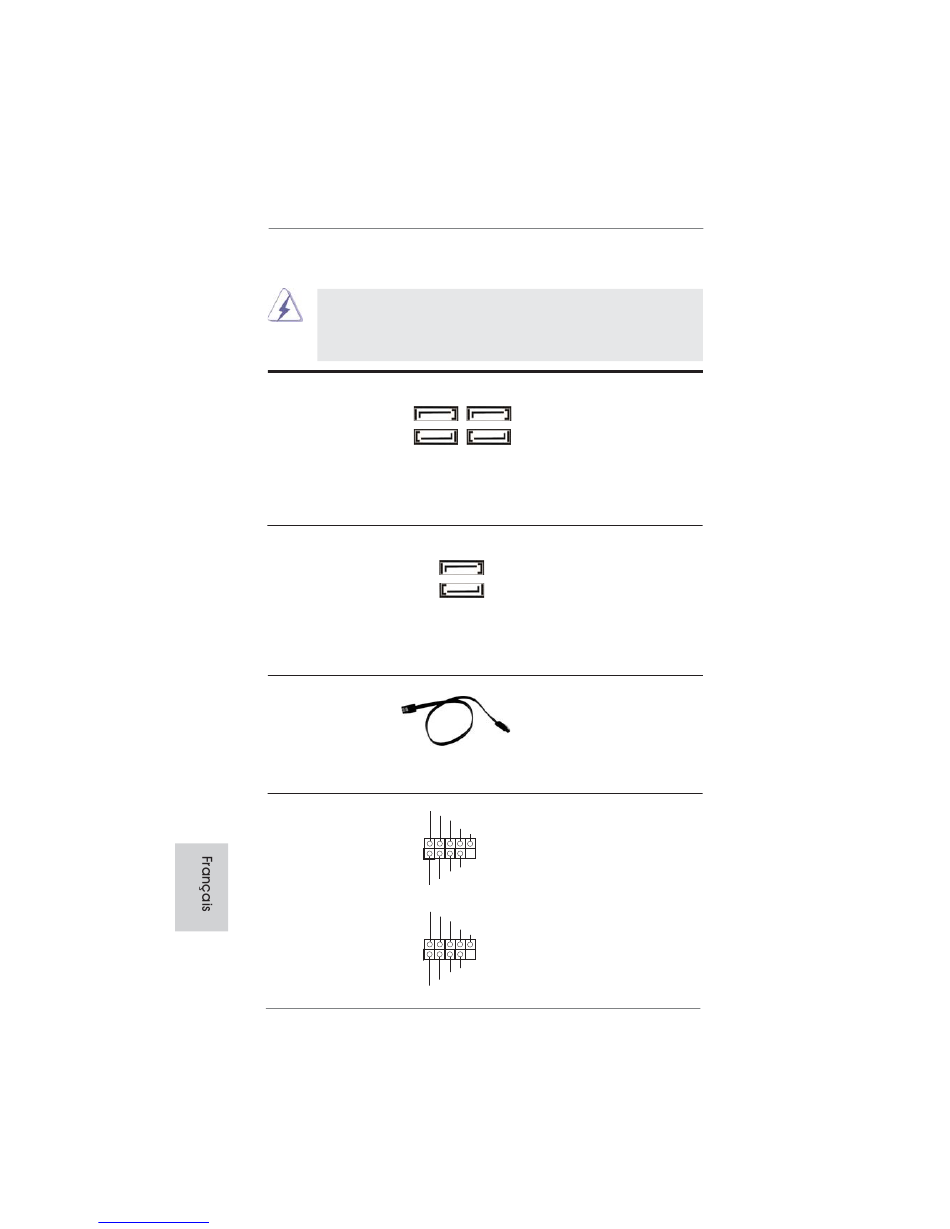

2.8 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs Série ATAII
(SATA2_2: voir p.2 No. 8)
(SATA2_3: voir p.2 No. 11)
(SATA2_4: voir p.2 No. 7)
(SATA2_5: voir p.2 No. 12)
Connecteurs Série ATA3
(SATA3_0: voir p.2 No. 9)
(SATA3_1: voir p.2 No. 10)
Câble de données
Série ATA (SATA)
(en option)
En-tête USB 2.0
(USB8_9 br.9)
(voir p.2 No. 22)
(USB10_11 br.9)
(voir p.2 No. 21)
76
ASRock P67 Pro3 SE Motherboard
manuals search engine
Ces quatre connecteurs Série
SATA2_4 SATA2_2
ATAII (SATAII) prennent en
charge les câbles SATA pour
les périphériques de stockage
SATA2_5 SATA2_3 internes. L'interface SATAII
actuelle permet des taux
transferts de données pouvant
aller jusqu'à 3,0 Gb/s.
Ces deux connecteurs Série
ATA3 (SATA3) prennent en
SATA3_0
charge les câbles SATA pour
les périphériques de stockage
internes. L'interface SATA3
SATA3_1
actuelle permet des taux
transferts de données pouvant
aller jusqu'à 6,0 Gb/s.
Toute cote du cable de data
SATA peut etre connecte au
disque dur SATA / SATAII /
SATA3 ou au connecteur
SATAII / SATA3 sur la carte
mere.
A côté des six ports
USB_PWR
P-9
P+9 USB 2.0 par défaut sur le
GND
DUMMY
panneau E/S, il y a trois
1
embases USB 2.0 sur cette
GND
P+8 carte mère. Chaque embase
P-8
USB_PWR
USB 2.0 peut prendre en
USB_PWR charge 2 ports USB 2.0.
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
