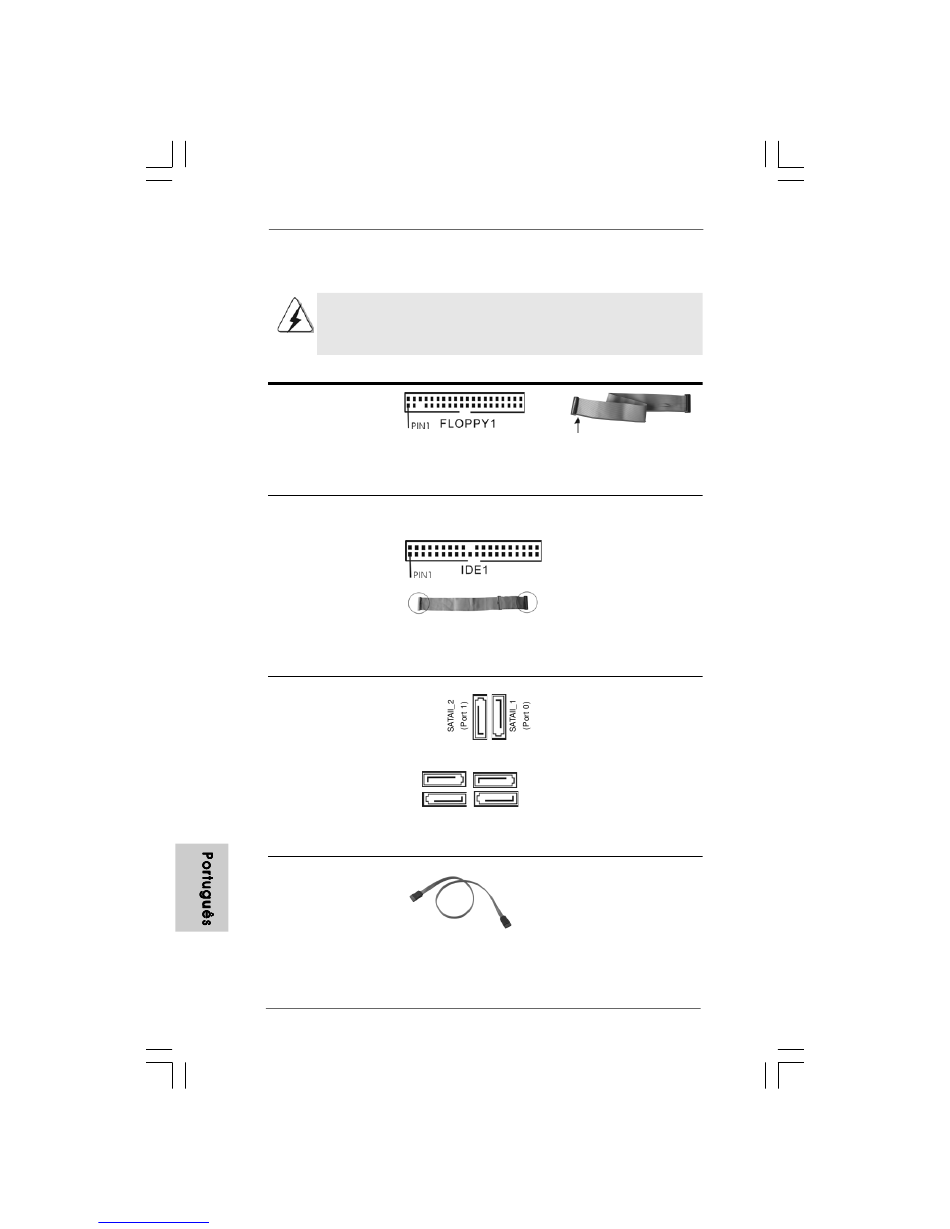

1.4 Conectores
1.4 Conectores
1.4 Conectores
1.4 Conectores
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre
estes conectores. A colocação de pontos de jumper sobre os conectores
causará danos irreversíveis à placa-mãe.
Conector
Conector FDD
(FLOPPY 1, 33 pinos)
(veja a folha 2, No. 24)
Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao
lado Pino 1 do conector.
Conector primário (Azul)
(IDE1 de 39 pinos, veja a folha 2, No. 9)
Ligue esta ponta (azul)
à placa–mãe
Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo
IDE.
Conectores ATAII Serial
(SATAII_1 (Port 0): veja a folha 2, No. 11)
(SATAII_2 (Port 1): veja a folha 2, No. 10)
(SATAII_3 (Port 2): veja a folha 2, No. 17)
(SATAII_4 (Port 3): veja a folha 2, No. 16)
(SATAII_5 (Port 4): veja a folha 2, No. 18)
(SATAII_6 (Port 5): veja a folha 2, No. 19)
Cabo de dados
ATA (SATA)
(opcional)
1 0 8
1 0 8
1 0 8
1 0 8
1 0 8
manuals search engine
Figura
Descrição
o lado com listras vermelhas para o Pino 1
Ligue esta ponta (preta)
aos dispositivos IDE
Cabo ATA 66/100/133 de 80 condutores
Estes seis conectores Serial
ATA (SATAII) suportam
unidades de disco rígido SATA
ou SATAII como dispositivos de
SATAII_6
SATAII_4
armazenamento internos. A
(Port 5)
(Port 3)
atual interface SATAII permite
uma taxa de transferência de
SATAII_5
SATAII_3
dados de até 3.0 Gb/s.
(Port 4)
(Port 2)
Tanto a saída do cabo de Serial
dados SATA pode ser
conectado ao disco rígido
SATA / SATAII quanto o
conector SATAII na placa mãe.
ASRock P43C-ME Motherboard
