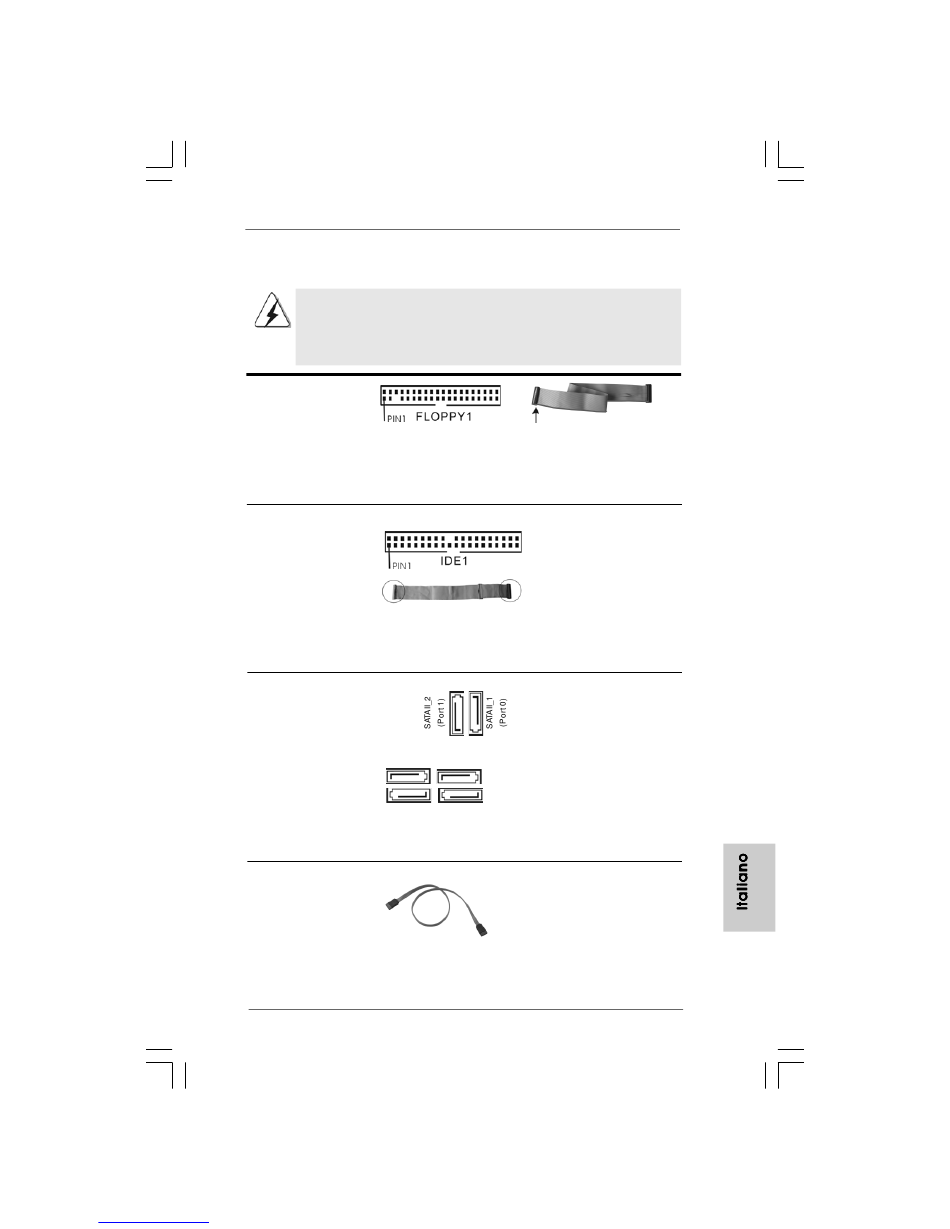

1.4 Collettori e Connettori su Scheda
1.4 Collettori e Connettori su Scheda
1.4 Collettori e Connettori su Scheda
1.4 Collettori e Connettori su Scheda
1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON installare
cappucci per jumper su questi collettori e connettori. L'installazione di
cappucci per jumper su questi collettori e connettori provocherà danni
permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 Nr. 24)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 9)
Connettore blu
alla schedamadre
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
Connettori Serial ATAII
(SATAII_1 (Port 0): vedi p.2 Nr. 11)
(SATAII_2 (Port 1): vedi p.2 Nr. 10)
(SATAII_3 (Port 2): vedi p.2 Nr. 17)
SATAII_6
(SATAII_4 (Port 3): vedi p.2 Nr. 16)
(Port 5)
(SATAII_5 (Port 4): vedi p.2 Nr. 18)
(SATAII_6 (Port 5): vedi p.2 Nr. 19)
SATAII_5
Cavi dati Serial ATA (SATA)
(Opzionale)
ASRock P43C-ME Motherboard
manuals search engine
Lato del Pin1 con la striscia
rossa
Connettore nero
all'hard disk drive
Questi sei connettori Serial
ATAII (SATAII) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
SATAII_4
ATAII (SATAII) supportano cavi
(Port 3)
SATA per dispositivi di memoria
interni. L'interfaccia SATAII
attuale permette velocità di
SATAII_3
(Port 4)
(Port 2)
trasferimento dati fino a
3.0 Gb/s.
Una o altra estremità del cavo
di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore di SATAII
su questa cartolina base.
6 5
6 5
6 5
6 5
6 5
