Viega Grundfix Plus Control Gebrauchsanleitung Seite 22

Grundfix Plus Control-Rückstauverschluss Typ 3
Klemmleistenbelegung 20 m-Kabel
Pos. Kabel
5 Ader 3
6 Ader 4
11 Ader 2
12 Ader 1

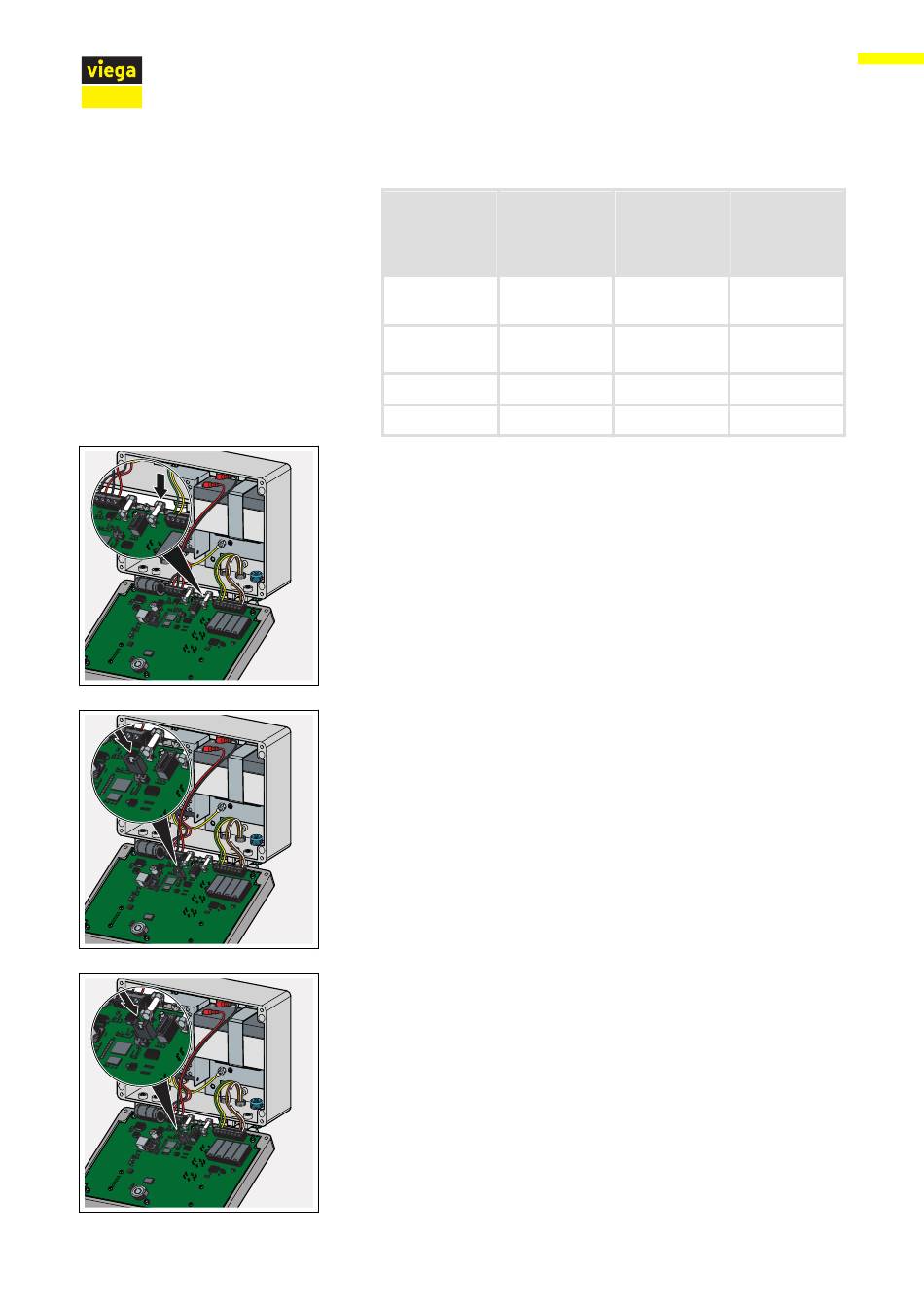

▶ Die Akkusicherung (rechts) einsetzen.
INFO!
Die Akku-Sicherung ist bei Auslieferung an der
Innenseite des Gehäuses befestigt.
HINWEIS!
Abhängig von der Länge des Anschlusskabels muss
an der Steuerung eine Verbindung über einen Jumper (Kontakt‐
brücke) hergestellt werden. Eine falsche Jumperstellung kann
zu Funktionsstörungen führen. Die Rückstausicherheit ist dann
nicht mehr gewährleistet.
▶ Bei Verwendung des Kabelsets (20 m, Artikel-Nr. 483 500) Jumper
auf beiden Kontakten aufsetzen (siehe Abbildung).
▶ Bei Kabellängen unter 8 m Jumper nur auf einen Kontakt aufsetzen
(siehe Abbildung, Werkszustand).
Handhabung
Funktionen Bezeichnung
auf der
Anschluss‐
leiste
Motoran‐ Motor -
schluss
Motoran‐ Motor +
schluss
Druckschalter Sensor
Druckschalter Sensor
